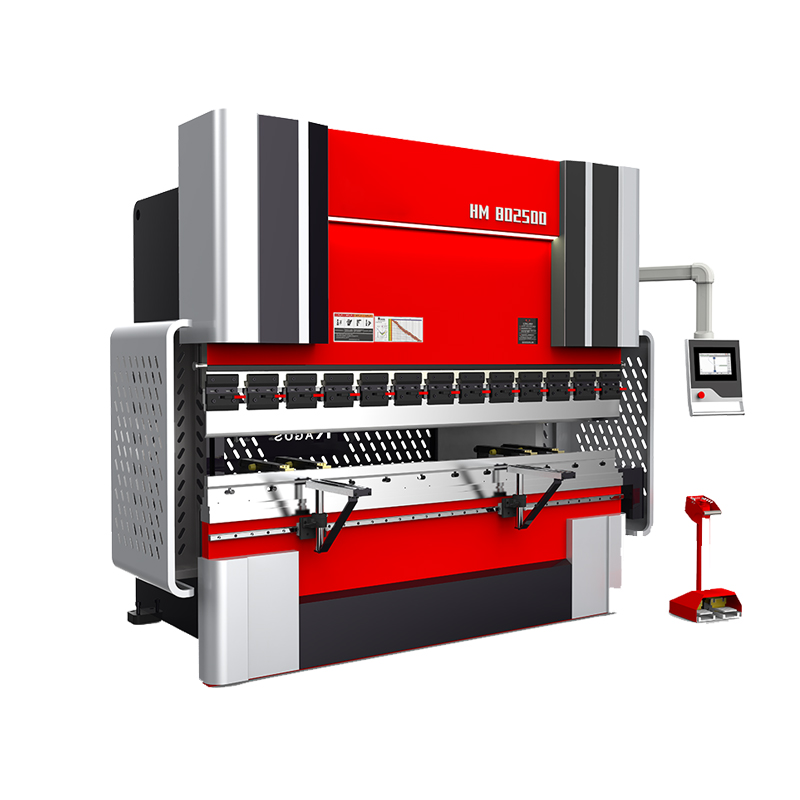

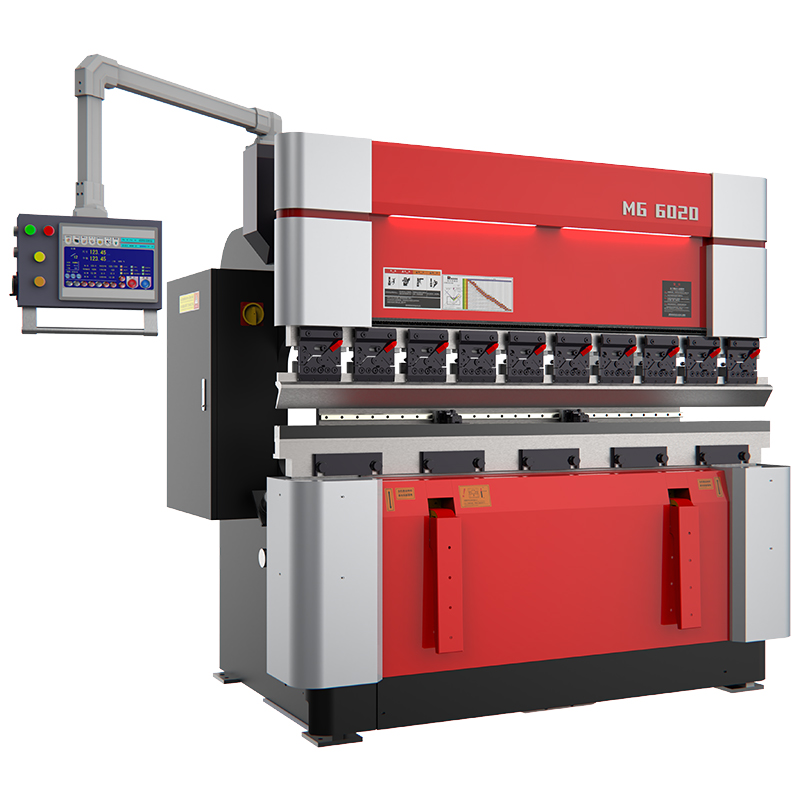

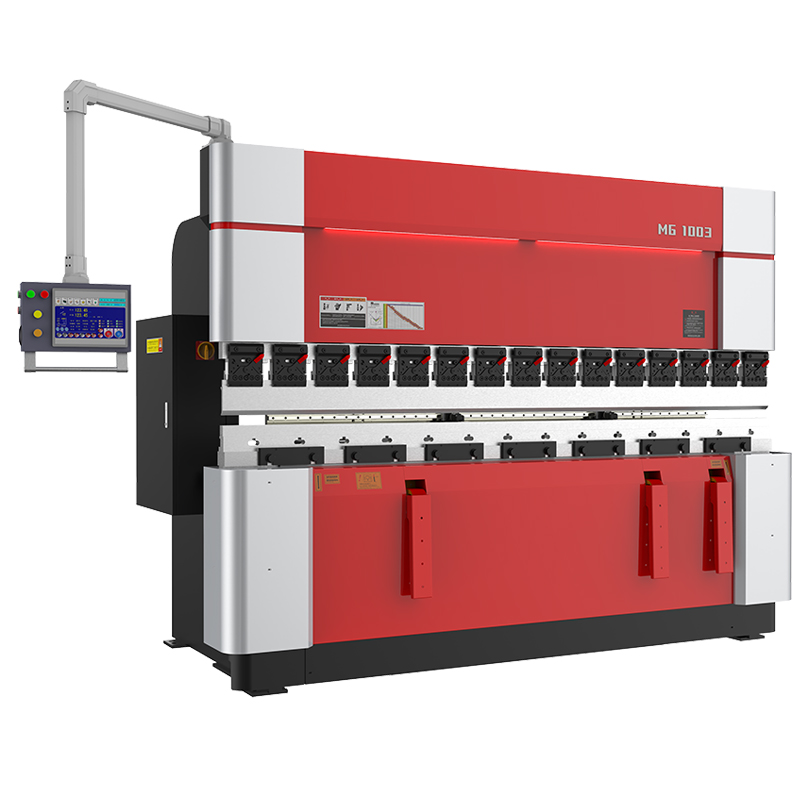

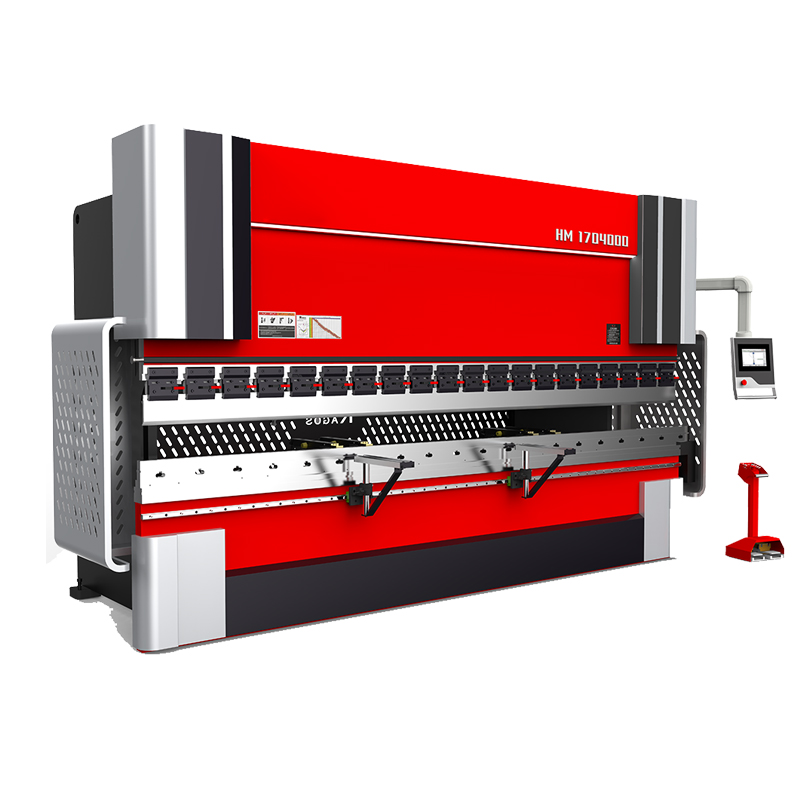

Hydraulický ohraňovací lis na ohýbanie oceľového plechu

Prehľad produktu

Špecifikácia výrobku

NIE	Podrobnosti	Pôvodný výrobca	Názov značky
1	NC systém	Holandsko	Séria DELEM DA-53（Zodpovedajúce）
		Švajčiarsko	CYBELEC CT8 (štandard)
2	Utesnený lineárny snímač	Turecko	OPKON
3	Hydraulický systém	nemecký	REXROTH/ ARGOS-HYTOS
4	Olejova pumpa	Amerika/Japonsko	SLNEČNO/ NACHI
5	Guličková skrutka	Taiwan	HIWIN/ PMI
6	Priama vodiaca lišta	Taiwan	HIWIN/ PMI
7	Tuleň	Japonsko	Japonsko NOK
8	Vzduchový spínač	Francúzsko	Schneider
9	Miniatúrne relé	Francúzsko	Schneider
10	AC stykač	Francúzsko	Schneider
11	Tlačidlo	Francúzsko	Schneider
12	Elektrické komponenty	Japonsko	Omron
13	Zásuvkový kĺb	USA	EATON

Technické parametre a špecifikácia so 130 tonami
Dĺžka pracovného stola		3200	mm
Vzdialenosť medzi stĺpmi		2700	mm
Zdvih posúvača		200/250	mm
Otvorená výška		450/500	mm
Hĺbka hrdla		400	mm
Číslo osi NC		Y1, Y2, X, R, V	osi
Výkon hlavného motora		11	kw
Rýchlosť sklzu	Rýchlo dole	180	mm
	Práca	10	mm
	Návrat	160	mm
Os X zadného dorazu	Mŕtvica	600	mm
	maximálna rýchlosť	350	mm/s
	Presnosť opätovného umiestnenia	≤0,05	mm
Os R zadného dorazu	Mŕtvica	200	mm
	maximálna rýchlosť	200	mm/s
	Presnosť opätovného umiestnenia	≤0,05	mm
Rozmery stroja	Dĺžka	3800	mm
	šírka	1850	mm
	Výška	2750	mm
Hmotnosť stroja	/	9000	kg

Konfigurácia produktu

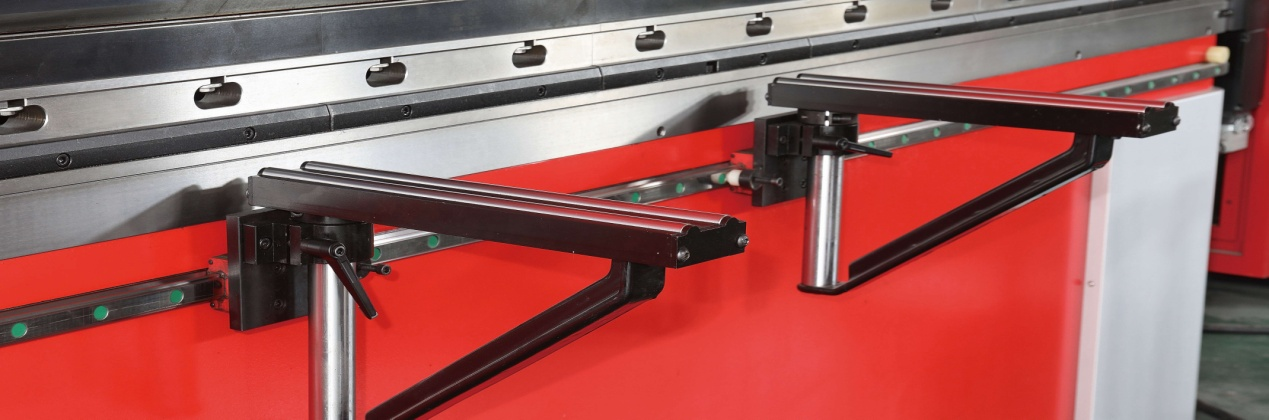

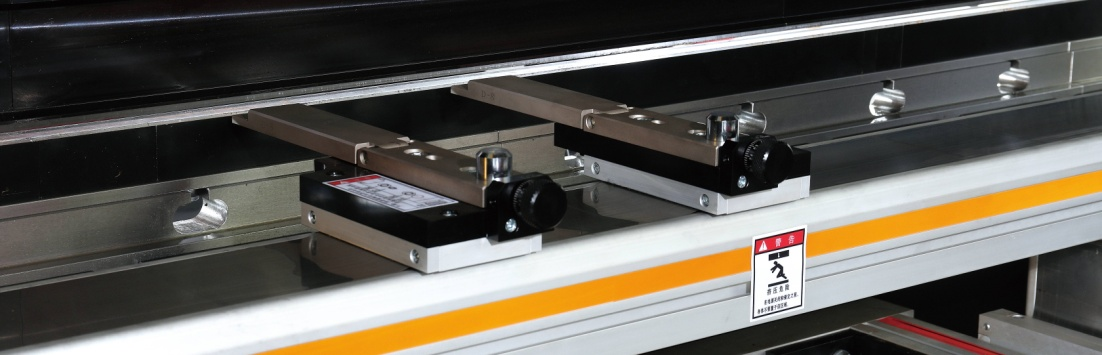

Pohyblivý predný podporný rám: Pohybuje sa pozdĺž lineárnej vodiacej koľajnice a môže byť zaparkovaný v ľubovoľnej polohe, aby vám pomohol pri ohýbaní a aby bola práca pohodlná a efektívna.

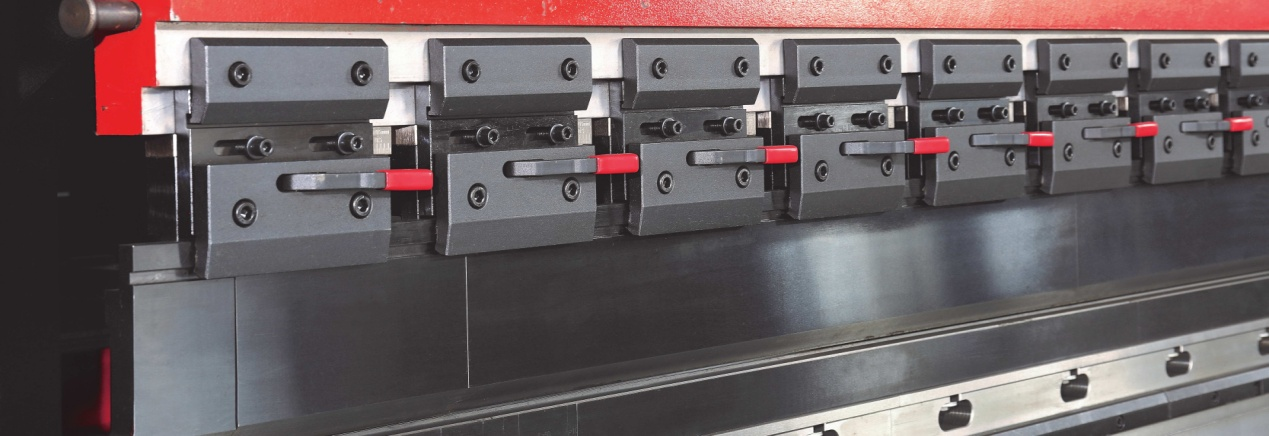

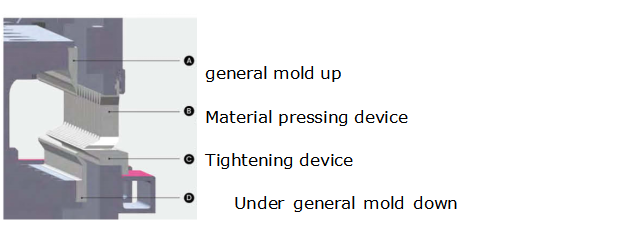

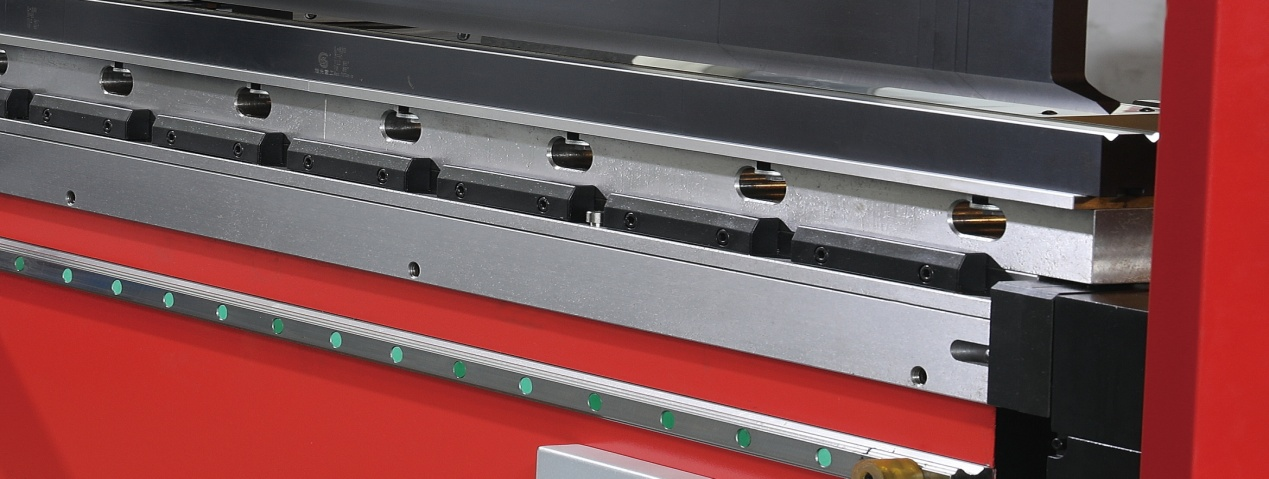

Vysoko presný a rýchly upínací systém: rýchla a jednoduchá výmena nástrojov, zníženie pracovnej sily a zvýšenie produktivity.

Vyššia kvalita ohraňovacích lisov: celé tvrdené vysoko presné CNC ohraňovací lisy sú odolné.

Vysoko presný a stabilný zadný doraz (voliteľné): Nová a jedinečná dvojitá lineárna vodiaca konštrukcia, na zabezpečenie dobrej presnosti polohovania. Dizajn viacstupňových dorazov na zvýšenie rozsahu polohovania nad hodnotu ceny.

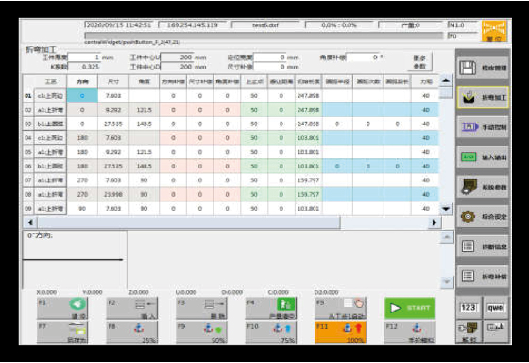

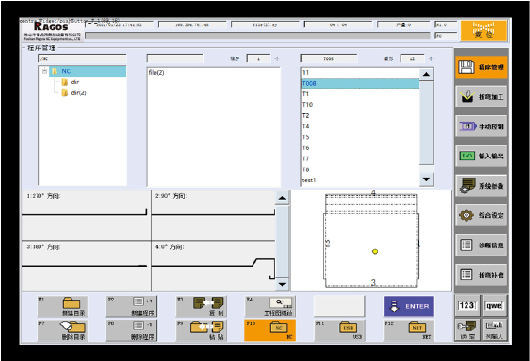

Ľahko ovládateľný cnc riadiaci systém vám môže pomôcť ušetriť čas na zvýšenie efektivity práce.

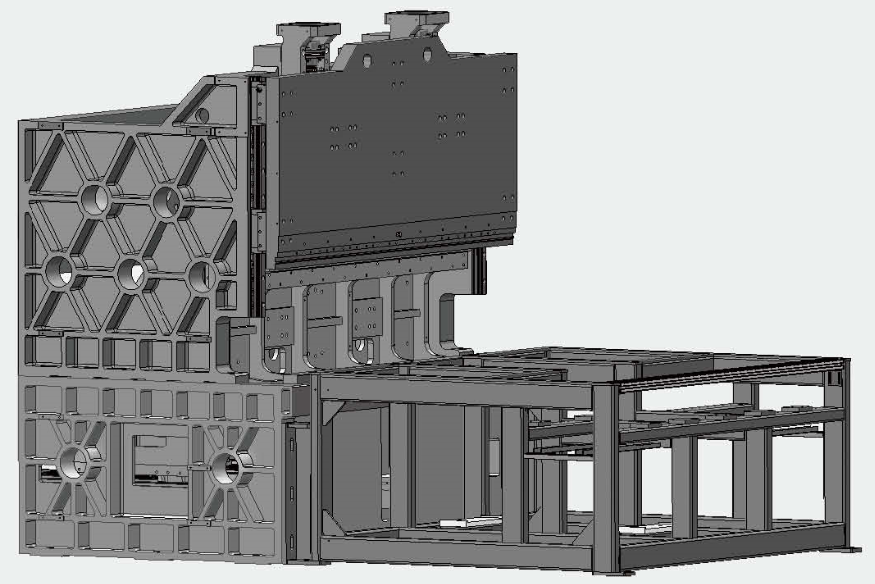

Odlievané telo stroja (so stabilnou štruktúrou, malou deformáciou a vysokou presnosťou

Technológia obrábacích strojov

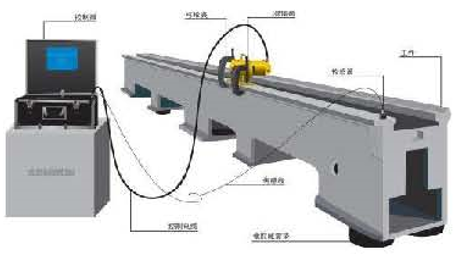

Úľava od stresu pri starnutí vibráciami

Úľava od stresu pri starnutí vibráciami

Aby ste eliminovali vnútorné napätie obrobku, zabezpečte, aby stroj pracoval dlhú dobu s vysokou presnosťou.

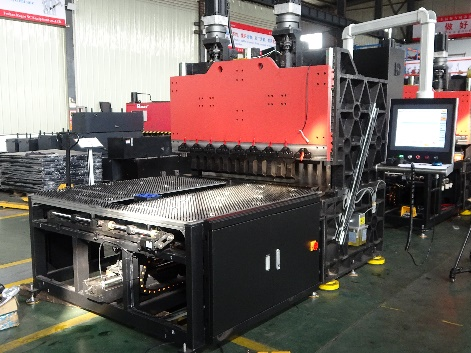

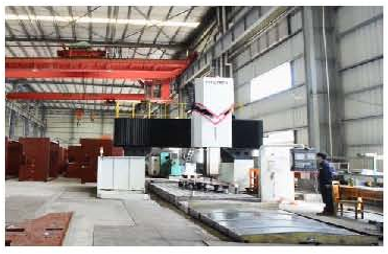

Hotové obrábanie

Dokončené obrábanie: Vlastné veľké horizontálne portálové frézky na splnenie požiadaviek na presné obrábanie Ragos tiež zabezpečujú vysokokvalitnú inštalačnú základňu.

Prirodzené starnutie: Rámy strojov musia byť umiestnené prirodzene po dobu 6 mesiacov, aby sa uvoľnilo napätie z tepelného spracovania, čím sa dosiahne stabilná presnosť a vyššia tuhosť.

Nižšie je uvedené strojové spracovanie podstielky

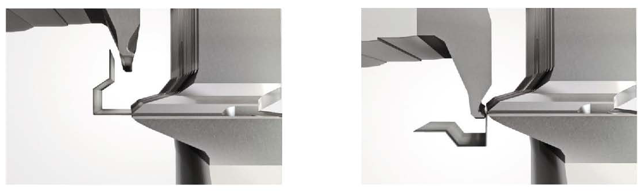

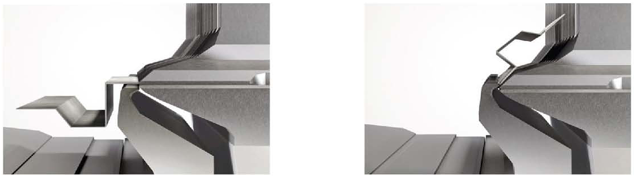

Ohnúť sa

Zohnúť sa

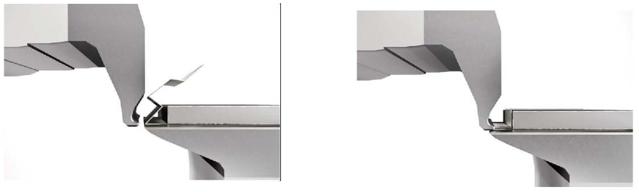

Sploštenie a ohýbanie

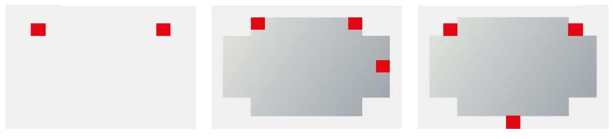

Systém polohovania listov

Polohovanie chvosta Predpolohovanie platne Konečné umiestnenie

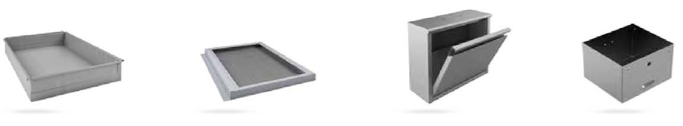

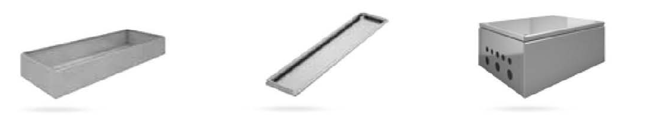

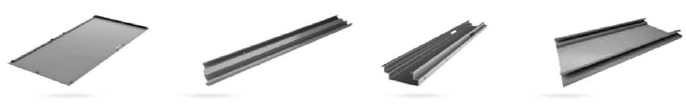

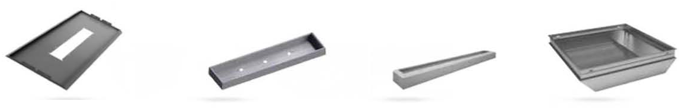

Vzorky produktov

Podrobnosti

• Slider Zdvih (mm): 300 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 400 mm
• Typ stroja: torzná tyč
• Dĺžka pracovného stola (mm): 4000
• Šírka pracovného stola (mm): 2500 mm
• Rozmer: 4000*2500*3600
• Stav: Nové
• Materiál / kov Spracovaný: nehrdzavejúca oceľ, ZLIATINA, uhlíková oceľ, hliník
• Hmotnosť (KG): 7000
• Výkon motora (kw): 25 kw
• Kľúčové predajné body: Vysoká úroveň bezpečnosti
• Záruka: 1 rok
• Použiteľné odvetvia: opravovne strojov, výrobný závod, domáce použitie, stavebné práce, reklamná spoločnosť
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: ložisko, motor, ozubené koleso, motor
• Názov produktu: Hydraulická CNC ohýbačka
• Surovina: Plech
• Výkon: 7,5kw 10kw 15kw 20kw
• Použitie: Ohýbanie nerezového plechu
• Funkcia: Oceľové ohýbanie kovov
• Riadiaci systém: DA69T-DA66T-DA58T-CT8-CT12
• CNC systém: Delem Holland
• Hydraulický systém: Bosch Rexroth Nemecko
• Farba: Biela a červená
• Hlavný motor: Siemens Nemecko
• Poskytovaný popredajný servis: bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, technická podpora videa
• Pozáručný servis: Video technická podpora, Online podpora
