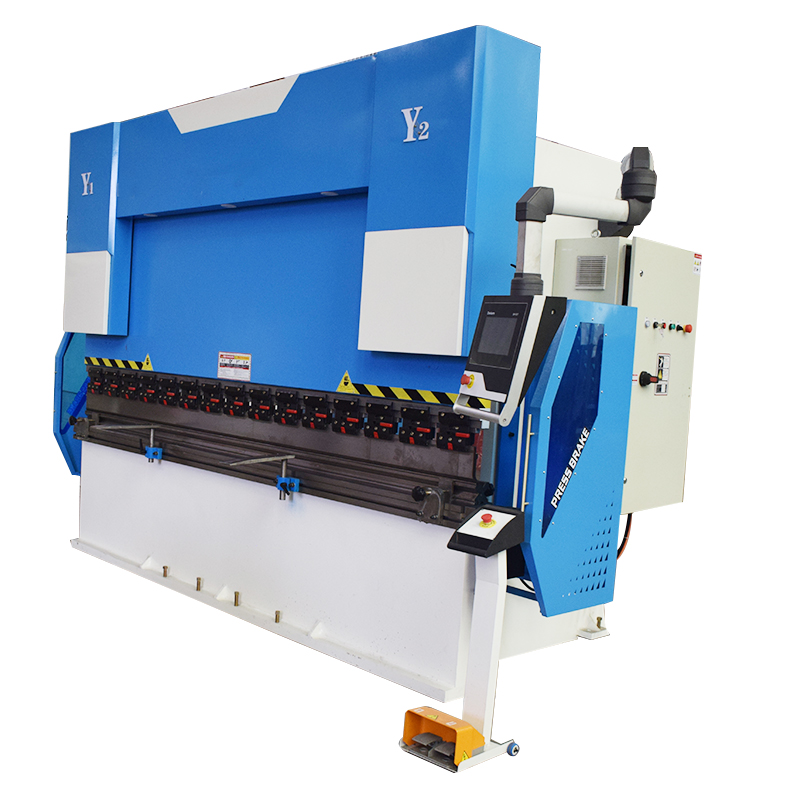

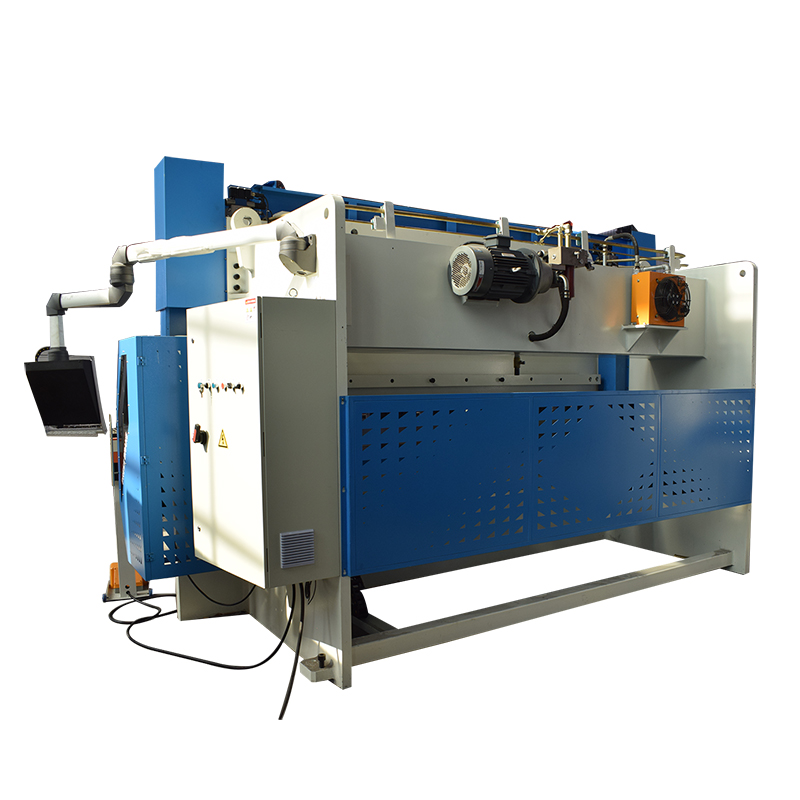

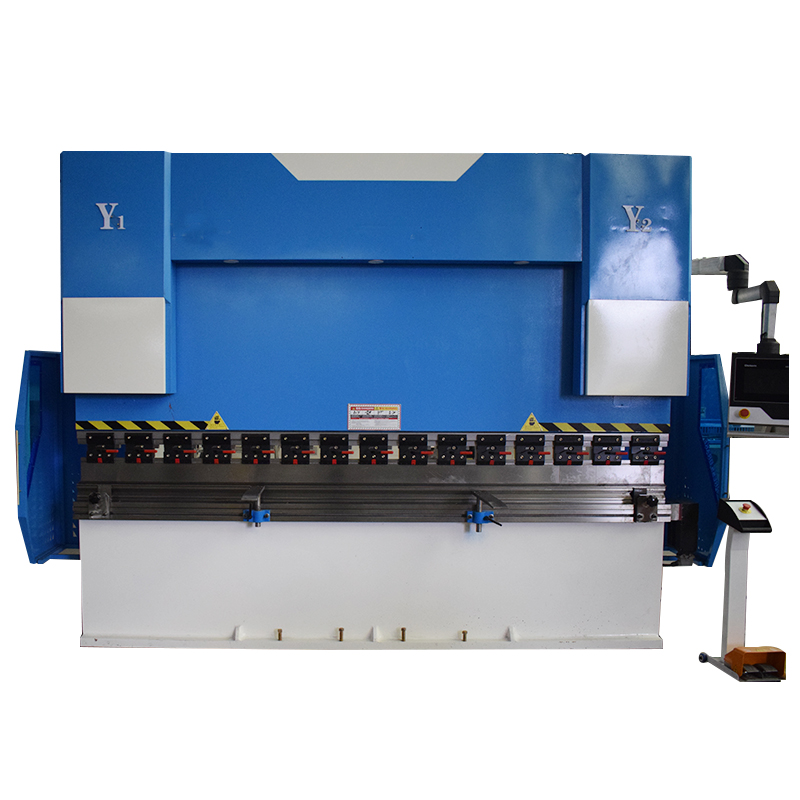

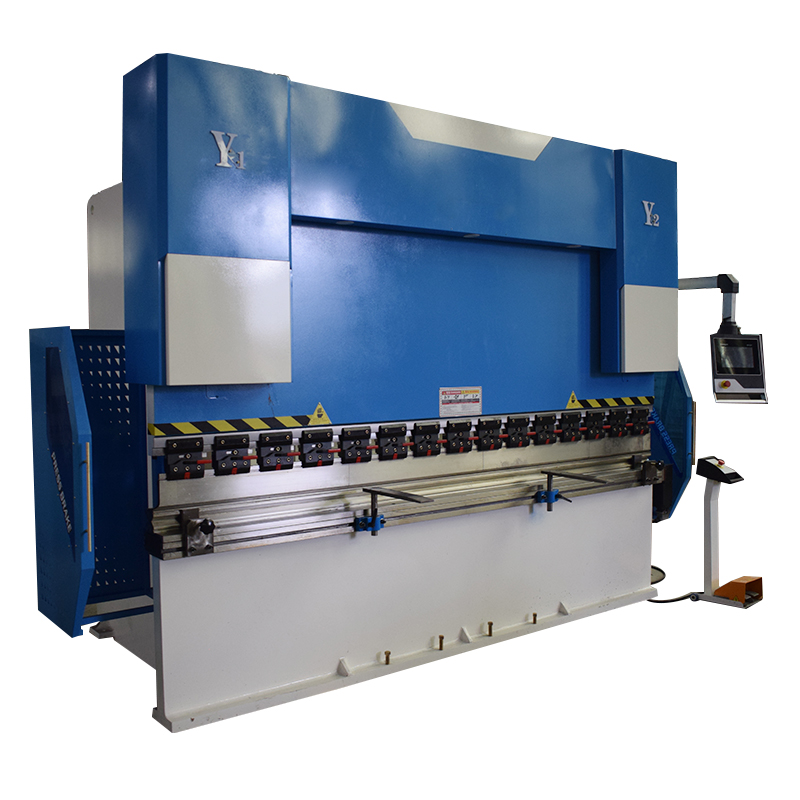

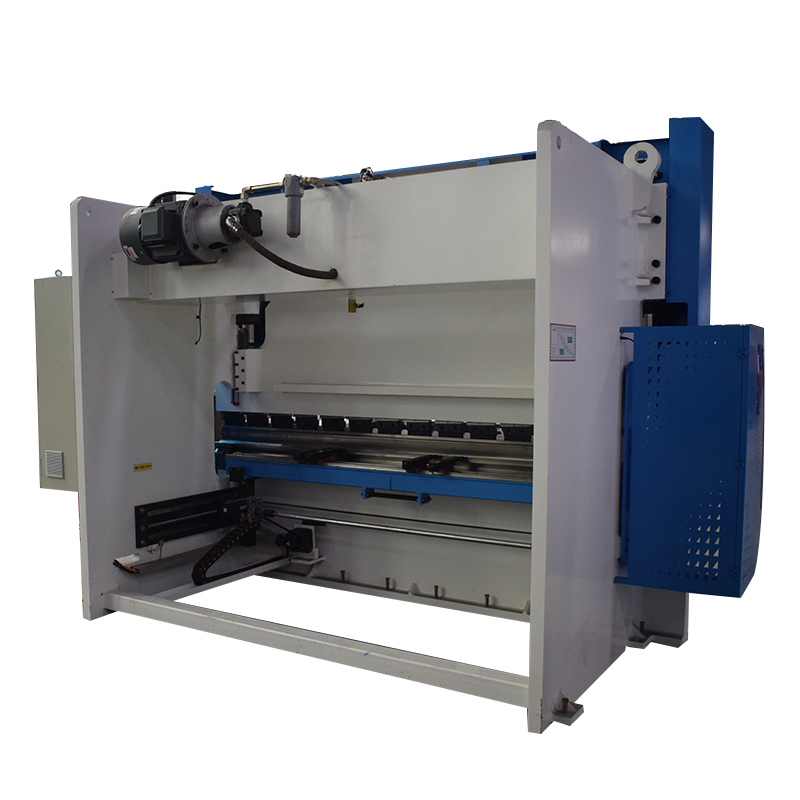

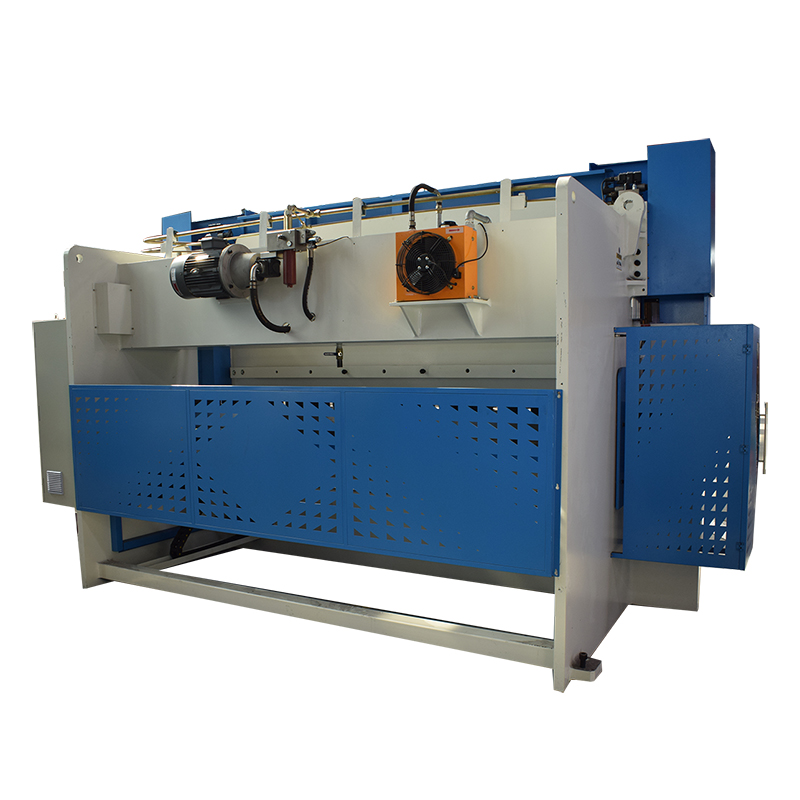

Továrenské dodávky Elektrohydraulický ohýbací lis na rezanie ohýbačky

Popis produktu

Elektrohydraulická synchrónna CNC ohýbačka

V súlade s európskou koncepciou dizajnu je to nová generácia CNC ohýbacieho stroja s jednoduchým vzhľadom, praktickým a efektívnym, stabilným a spoľahlivým, vysokým nákladovým výkonom a nízkou poruchovosťouVýkonové charakteristiky

1. Trup využíva integrálne zváranie a integrálnu štruktúru spracovania a hlavné komponenty trupu sú analyzované softvérom na analýzu konečných prvkov ANSYS, aby sa zabezpečila spoľahlivosť obrábacieho stroja a presnosť celého stroja;

2. Hlavné valce na oboch stranách prelomia režim riadenia zdvihu tradičného stroja na ohýbanie mechanického zastavenia, ale prijmú režim riadenia s uzavretou slučkou, ktorý pozostáva z elektrohydraulického servoventilu dovezeného z Nemecka a dovezeného mriežkového pravítka. Presnosť spätnej väzby polohy posúvača je vysoká, prevádzka je presná a stabilná, výkon synchronizácie je dobrý a presnosť ohýbania a presnosť opakovaného polohovania posúvača sú vysoké;

3. Funkčné časti v zadnom uchytení materiálu sú dovezené diely, čo zaisťuje presnosť zadržania materiálu zadného materiálu, a zadný pridržiavací mechanizmus materiálu s kompletnejšími funkciami viacerých zadných pridržiavacích hriadeľov je možné prijať podľa potrieb zákazníkov;

4. Hydraulický systém prijíma integrovaný riadiaci systém dovážaný z Nemecka, ktorý znižuje inštaláciu potrubí, zabezpečuje pracovnú stabilitu obrábacieho stroja a má jednoduchý a krásny vzhľad;

5. Obe strany trupu sú vybavené platňami typu C a vysoko presné mriežkové pravítko je inštalované na platni typu C, aby sa zabránilo vplyvu deformácie trupu na presnosť ohybu počas ohýbania;

6. Spodný pracovný stôl má hydraulický vychyľovací automatický kompenzačný mechanizmus, ktorý realizuje efektívnu kompenzáciu bez slepej oblasti, vysokú presnosť ohybu a dlhodobú stabilitu;

7. Systém numerického riadenia využíva špeciálny numerický riadiaci systém pre elektrohydraulický servo ohýbací stroj ESA v Taliansku, delem v Holandsku alebo cybelec vo Švajčiarsku, ktorý dokáže realizovať funkcie grafického programovania uhla ohybu, korekcie uhla a kompenzácie, automatické výpočet a automatické nastavenie ohybového tlaku, automatický výpočet kompenzácie deformácie pracovného stola, dĺžka rozvinutia obrobku, spodný ohybový tlak, vzdialenosť otvorenia, automatický návrat zadného dorazu atď.

Podrobnosti Obrázky

Da-52s / DELEM.

♦ Rýchle programovanie parametrov na jednu stránku
♦ Skratky navigácie
♦ 7" širokouhlý farebný TFT
♦ Maximálne 4-osové ovládanie (YL / Y2 a dve ďalšie osi)
♦ Ovládanie kompenzácie vychýlenia stola
♦ Knižnica foriem / materiálov / produktov
♦ Pokročilý riadiaci algoritmus osi Y môže ovládať ventily s uzavretou slučkou aj s otvorenou slučkou
♦ Panelová montážna konštrukcia, voliteľná závesná skrinka

Da-53t / DELEM.

♦ 10,1 'displej True Color TFT s vysokým rozlíšením
♦ ovládanie až 4 osí (Y1, Y2 2 pomocné osi)
♦ ovládanie kompenzácie priehybu
♦ s plesňou / materiálom / knižnicou produktov
♦ Podpora riadenia serva alebo frekvenčnej konverzie
♦ pokročilý riadiaci algoritmus osi Y môže ovládať ventil s uzavretou slučkou aj ventil s otvorenou slučkou.
♦ sieťové prepojenie s duálnym počítačom (voliteľné)
♦ USB periférne rozhranie. Offline programovací softvér Profile-53tl

Da-58t / DELEM.

♦ Programovanie 2D dotykovej grafiky
♦ 15 "displej TFT s vysokým rozlíšením a skutočnými farbami
♦ Výpočet operácie ohýbania
♦ Kontrola kompenzácie rušenia
♦ Riadiaci režim serva a frekvenčného meniča
♦ Pokročilý riadiaci algoritmus osi Y môže ovládať ventil s uzavretou slučkou aj ventil s otvorenou slučkou.
♦ USB rozhranie. Offline programovací softvér Profile-58tl

Da-66t /DELEM

♦ Programovanie 2D dotykovej grafiky
♦ 3D produktové grafické simulačné zobrazenie
♦ 17" TFT skutočne farebný displej s vysokým rozlíšením
♦ Kompletný balík aplikácií pre Windows
♦ Kompatibilné so systémom modulárnej štruktúry DELEM
♦ USB, periférne rozhranie
♦ Užívateľská aplikácia v multitaskingovom prostredí
♦ Rozhranie snímača detekcie uhla

CybTouch8/ CYBELEC

♦ Veľký dotykový displej, jasné farby, vysoký kontrast.
♦ Pohodlné rozhranie, prehľadný displej a veľké ikony.
♦ Vizuálne, priateľské a ľahko ovládateľné rozhranie človek-stroj.
♦ Perfektné programovanie môže zlepšiť efektivitu dávkového viackrokového ohýbania.
♦ Jednokrokové ohýbanie stránky je veľmi pohodlné
♦ Online pomoc a kontextové výzvy robia softvérové rozhranie veľmi priateľským.
♦ Pomocou počítačov alebo notebookov je možné aktualizovať a prenášať dáta prostredníctvom bezdrôtového softvéru.
♦USB rozhranie prenáša/zálohuje dáta
♦ Podpora viacerých jazykov

CYB Touch 12/CYBELEC.

@font-face{ font-familyTimes New Roman"; } @font-face{ ♦ Veľký dotykový displej, jasné farby, vysoký kontrast.
♦ Pohodlné rozhranie, prehľadný displej a veľké ikony.
♦ Vizuálne, priateľské a ľahko ovládateľné rozhranie človek-stroj
♦ Perfektné programovanie môže zlepšiť efektivitu dávkového viackrokového ohýbania.
♦ Jednokrokové ohýbanie stránky je veľmi pohodlné.
♦ Online pomoc a kontextové výzvy robia softvérové rozhranie veľmi priateľským.
♦ Pomocou počítačov alebo notebookov je možné aktualizovať a prenášať dáta prostredníctvom bezdrôtového softvéru.
♦ USB rozhranie prenáša/zálohuje dáta.
♦ Podpora viacerých jazykov

Typ	WE67K-400T/4000	WE67K-500T/7000	WE67K-600T/7000
Nominálna sila	4000 KN	5000 KN	6000 KN
Dĺžka ohybu	4000 mm	7000 mm	7000 mm
Vzdialenosť pólov	3500 mm	5900 mm	5900 mm
Hĺbka hrdla	400 mm	500 mm	500 mm
Posuvník Cestovanie	320 mm	320 mm	320 mm
Výška nakladania matrice	420 mm	600 mm	600 mm
Moc	30 kW	37 kW	45 kW
Sekery	3 1	3 1	3 1
Cestovanie	500 mm	800 mm	800 mm
Rýchlosť	200 mm/s	200 mm/s	200 mm/s
Rozmer (mm)	4500x2450x3500	6500 x 2810 x 4500	7500 x 2910 x 5200

FAQ

1.Aká je vaša dodacia lehota?

Je to podľa modelu a množstva. Vo všeobecnosti je to 3-5 dní, ak sú stroje na sklade. Ak chcete stroje prispôsobiť, bude to 15-30 dní.

2. Poskytujete vzorky? Je to zadarmo alebo extra?

Áno, mohli by sme vám ponúknuť vzorový stroj. Ale nie je to zadarmo. Musíte zaplatiť za vzorku a náklady na dopravu.

3. Aké sú vaše platobné podmienky?

Akceptujeme T/T, Western Union, Money Gram, Paypal, Alibaba Escrow atď. Platba<=USD 5000,100% vopred.Platba>=USD 10000,50%T/T vopred, zostatok pred odoslaním.

Podrobnosti

• Slider Zdvih (mm): 200 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 500 mm
• Typ stroja: Ohýbačka
• Dĺžka pracovného stola (mm): 400
• Šírka pracovného stola (mm): 280 mm
• Stav: Nové
• Miesto pôvodu: Čína
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, ZLIATINA, uhlíková oceľ, hliník, plast, PVC
• Rok: 2020
• Hmotnosť (KG): 21000
• Výkon motora (kw): 22 kw
• Kľúčové predajné body: dlhá životnosť
• Záruka: 1 rok
• Použiteľné odvetvia: hotely, predajne stavebných materiálov, výrobný závod, maloobchod, stavebné práce
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 2 roky
• Hlavné komponenty: Motor, čerpadlo, PLC
• Dĺžka ohybu: 2500-3200 mm
• Pol" Vzdialenosť: 1900-2700 mm
• Hĺbka hrdla: 350-400 mm
• Zdvih posúvača: 170-200 mm
• Výška nakladania matrice: 380-420 mm
• Hmotnosť (KG): 21000 KG
• Rozmery (D*Š*V): 4500*2450*3500
• model: WE67K-400T/4000
• Poskytovaný popredajný servis: Technická podpora videa
• Pozáručný servis: Video technická podpora
