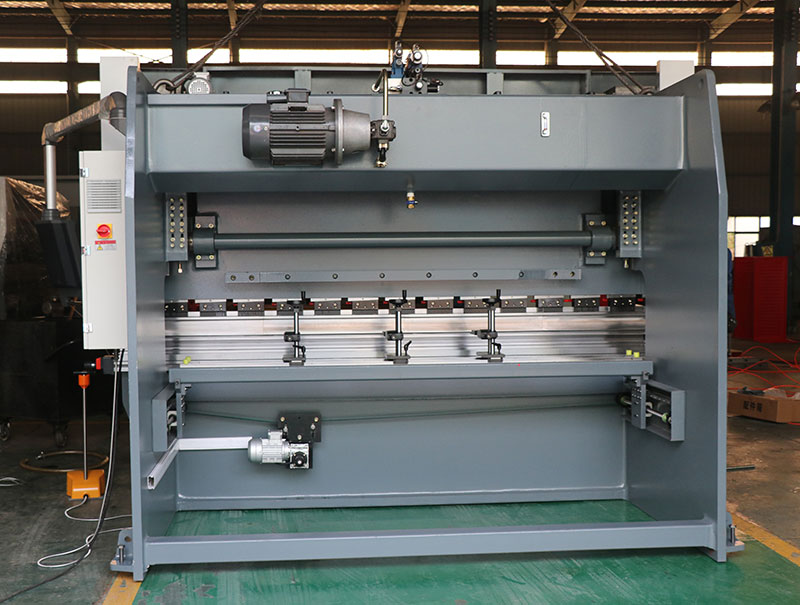

Kovový ohraňovací lis Wc-63t/3200 CNC ohýbačka plechu Hydraulický ohraňovací lis

Popis produktu

Ohraňovací lis na kov Ohraňovací lis WC-63T/3200 Ohýbačka plechu CNC Hydraulický ohraňovací lis

Model: KCN-6332

2-osové CNC riadenie (X, Y,)

X: Zadný doraz vpredu a vzadu; Y: Ramená mŕtvica

W: Korunovanie pracovného stola (voliteľné)

Hlavné funkcie a vlastnosti

1. Celková zváraná a spracovaná konštrukcia.

2. Vysoká mechanická pevnosť a silná tuhosť.

3. Hydraulický zdvih barana smerom nadol, stabilný a spoľahlivý.

4. E21 môže ovládať pohyb zdvihu piesta a zadného dorazu, čím sa dosiahne efektívne a vysoko presné polohovanie.

5. Vyrovnanie klinu na hornom upínaní razníka.

6. Zjednodušené upínanie horných nožov s mikro-nastavovacími klinmi, pre jednoduchú obsluhu a vysokú presnosť.

7. 2 Posuvné predné podporné ramená plachty namontované na T drážke postele.

8. Pevný jeden blok štyri tváre multi V matrice.

9. Schválená stabilná a spoľahlivá hydraulika.

10. Dorazové prsty s mierkou pre stroj na ohýbanie plechov.

Technické parametre

Nie	Položka	Parameter	Jednotka
1	Nominálny tlak	630	KN
2	Dĺžka stola	3200	mm
3	Maximálny zdvih posúvača	120	mm
4	Max. Výška uzáveru	350	mm
5	Medzi stĺpcami	2600	mm
6	Hĺbka hrdla	250	mm
7	Výkon hlavného motora	5.5	KW
8	Rýchlosť sťahovania	120	mm/s
9	Stlačením tlačidla Rýchlosť	10	mm/s
10	Rýchlosť návratu	90	mm/s
11	Riadiaca os	X Y	/
12	Zdvih osi X	500	mm
16	Zarážky zadného dorazu	2	/
17	Celkový rozmer	3500 L	mm
		W 1500	mm
		H 2300	mm
18	Hmotnosť stroja	5000	KG

Podrobné obrázky

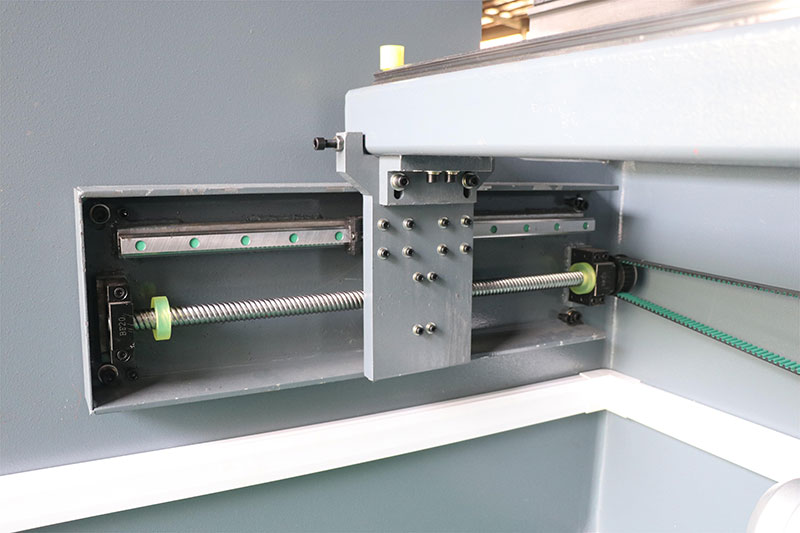

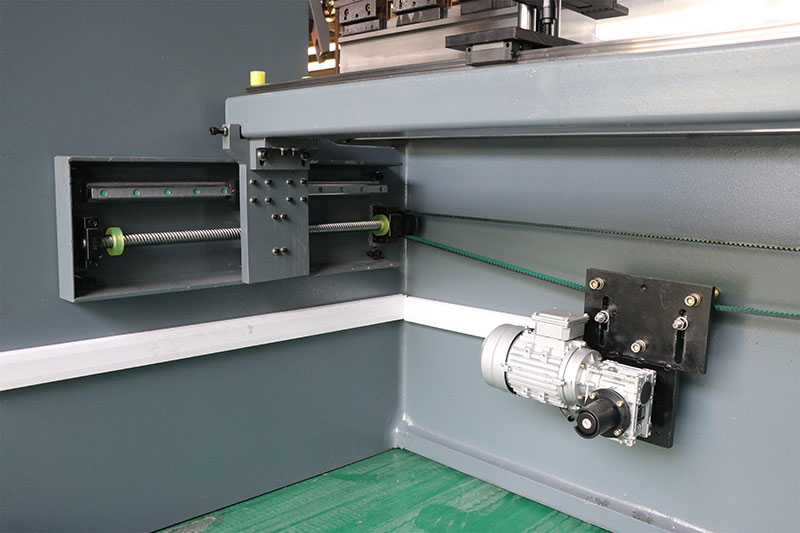

Zadný doraz s guľôčkovou skrutkou a vedením vložky

Multifunkčné nastavenie uťahovacieho kolieska.

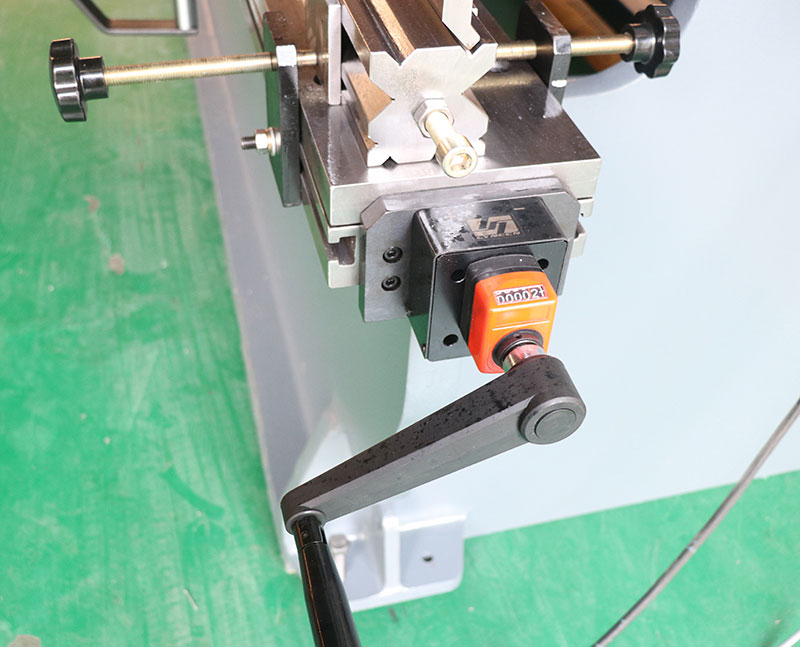

Manuálne korunovanie stola (voliteľné)

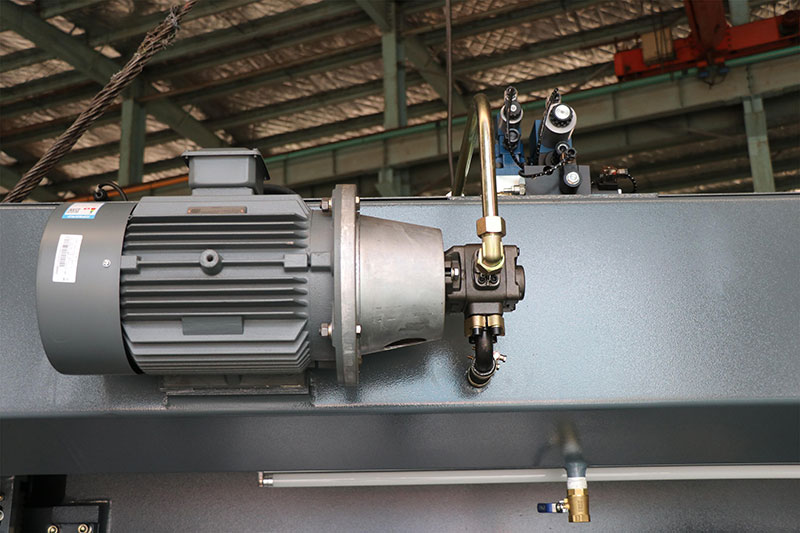

Hlavný motor Siemens nemeckej značky.

Čerpadlo Sunny USA značky.

Ventil Rexroth nemeckej značky.

Rýchloupínacie upínanie európskeho štýlu

Vodiaca dráha používa mosadz, odolná proti opotrebovaniu, dlhá životnosť.

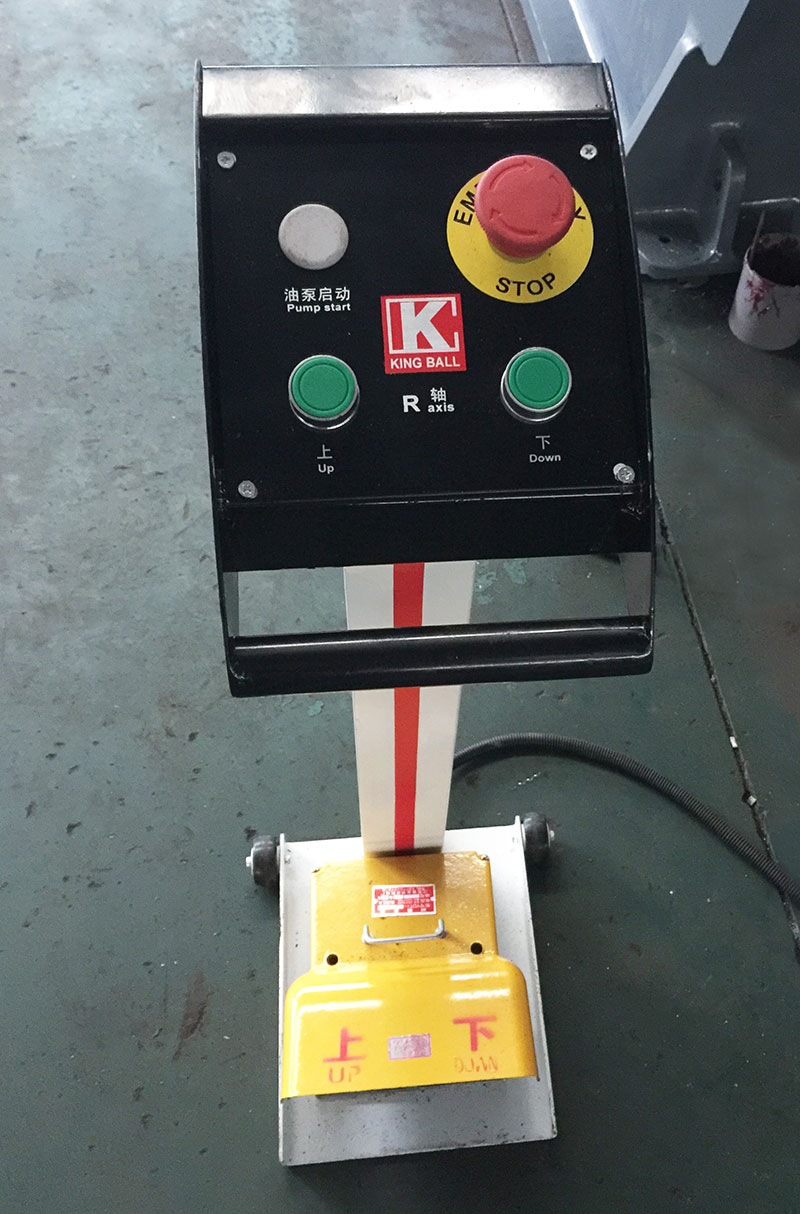

Pedálový spínač s núdzovým zastavením, bezpečná prevádzka, základňa s kolieskami ľahko pohyblivá.

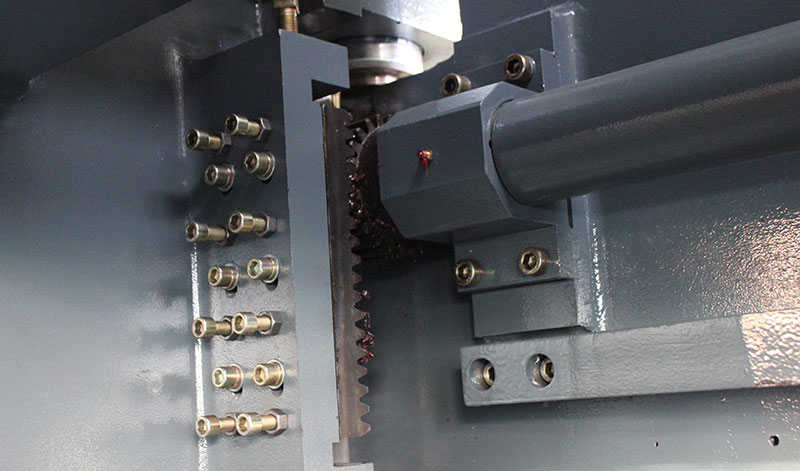

Torzná tyč je synchronizovaná s ozubenou tyčou. rýchle, jednoduché nastavenie dvoch strán synchronizácie.

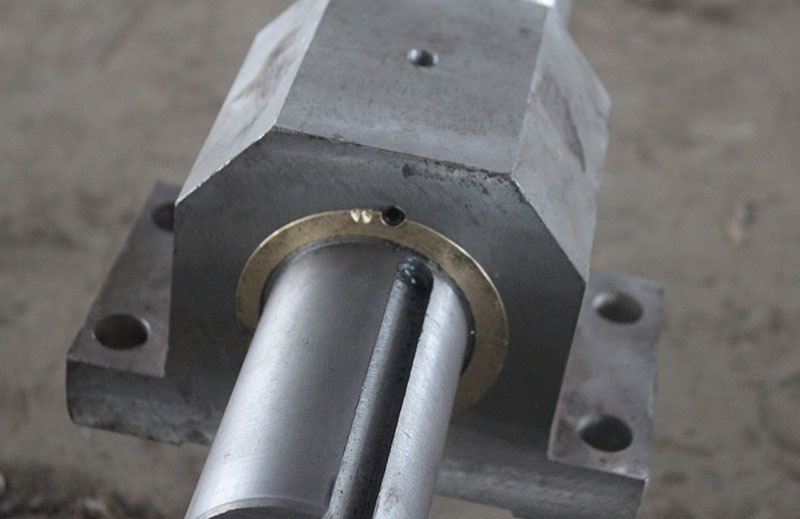

Konektor je vyrobený z mosadze odolnej voči opotrebovaniu.

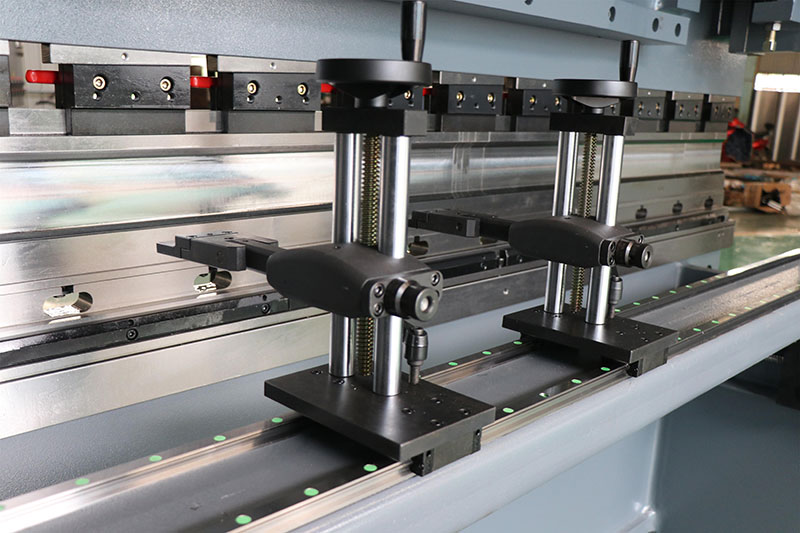

Zátka hore a dole ručne, pohyb doľava a doprava na dvoch lineárnych vodidlách.

Hlavná konfigurácia

názov	Producent
CNC ovládač	Značka E21 Estun China
Hlavný motor	Nemecká značka Siemens
Elektrické komponenty	Francúzska značka Schneider
Zubové čerpadlo	Značka Sunny USA
Tesniaci krúžok	Japonská značka NOK
Hydraulický systém	Nemecká značka Boschrexroth
Guličková skrutka, lineárne vedenie	Taiwanská značka HIWIN
Konektor hadice	Značka EMB Nemecko
Pohon s premenlivou frekvenciou	Značka Shihlin Taiwan

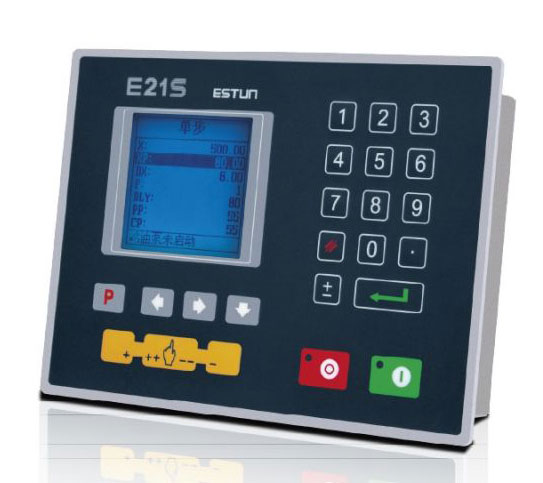

E21 NC ovládač

Ovládanie zadného dorazu a bloku

Riadenie pre všeobecné AC motory, frekvenčný menič Inteligentné polohovanie

Skladové počítadlo Nastavenie doby držania/dekompresie

Pamäť programu až na 40 programov Až 25 krokov na program

Funkcia zasunutia na jednu stranu

Záloha/obnova parametrov jedným kľúčom mm/palec

čínština / angličtina

Štandardné príslušenstvo je uvedené nižšie:

• Kotviaca skrutka
• Šesťhranná matica
• Tesniaci krúžok
• Tesnenie
• Mazacia pištoľ
• Imbusový kľúč
• Nožný spínač
• Predné podporné ramená
• Kľúč od elektrickej skrinky, kľúč od ovládacieho panela
• Návody na obsluhu

Naša služba

Predpredajné služby:

1. dopytová a poradenská podpora
2. podpora testovania vzoriek
3. navštívte našu továreň

Popredajné služby:

1. Záručná doba 2 roky
2. školenie o inštalácii a používaní brzdového lisu
3. inžinieri, ktorí sú k dispozícii na servis strojov v zámorí

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 300 mm
• Typ stroja: torzná tyč
• Dĺžka pracovného stola (mm): 3200 mm
• Šírka pracovného stola (mm): 200 mm
• Stav: Nové
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Obrábanie
• Rok: 2022
• Hmotnosť (KG): 5000
• Výkon motora (kw): 5,5 kw
• Kľúčové predajné body: Jednoduchá obsluha
• Záruka: 2 roky
• Použiteľné odvetvia: Opravovne strojov, výrobný závod
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 2 roky
• Hlavné komponenty: Motor
• Farba: voliteľná
• Riadiaci systém: E21S
• Otvorená výška: 350 mm
• Napätie: 220V/380V/415V/440V/prispôsobené
• Rozmer: 3500*1500*2300mm
• Položka: Ohýbací pochodeň ohraňovacieho lisu
• Hlavný motor: Siemens Nemecko
• Hydraulický systém: Boschrexroth
• Zubové čerpadlo: Slnečno
• Menovitý tlak (kN): 630 kN
• Certifikácia: ce
• Poskytovaný popredajný servis: inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, technická podpora videa, online podpora
• Pozáručný servis: Video technická podpora, online podpora, náhradné diely, terénna údržba a oprava
