Ohýbačka plechu Hydraulická ohýbačka platní z nehrdzavejúcej ocele Mini ohraňovací lis

Popis produktu

1）WC67K NC hydraulický doskový ohraňovací lis s ovládačom E21

Plechový ohraňovací lis so systémom E21 NC

Frekvenčný menič riadi polohovanie hlavného motora osi X,Y: SIEMENS Germay

Ventil: Bosch Rexroth Nemecko

Elektrika: Schneider France

1. Dizajn spĺňa medzinárodné normy EÚ. Trup eliminuje vnútorné pnutie žíhaním a zaisťuje vyššiu presnosť a pevnosť. Všetky stroje sú navrhnuté pomocou programovania SOLID WORKS 3D a vyrobené z kvalitnej ocele ST44-1 s najnovšou technológiou.

2. Ohýbačka s torznou osou série WC67K využíva riadiaci systém Chines ESTUN NC, ktorý vám pomôže zvýšiť vašu produktivitu a udržať najnižšie náklady a nižšie náklady na údržbu. Vysoká kvalita a opakované ohýbanie sa dosahuje použitím synchronizovaných valcov a ventilov.

3. Riadiaci systém programovania systému E21 a menič realizujú presnú funkciu polohovania osi X osi X.

4. Špičková technológia hydraulického riadenia s frekvenčnou odozvou, Pevný horný nosník beží na 8-bodových ložiskách s presnosťou ohybu /-0,01 mm

5. Voliteľná funkcia kompenzácie osi V a výber vhodnej formy na ľahké ohýbanie zložitých tvarových obrobkov. Štandardné vybavenie。

Čínsky radič E21 NC

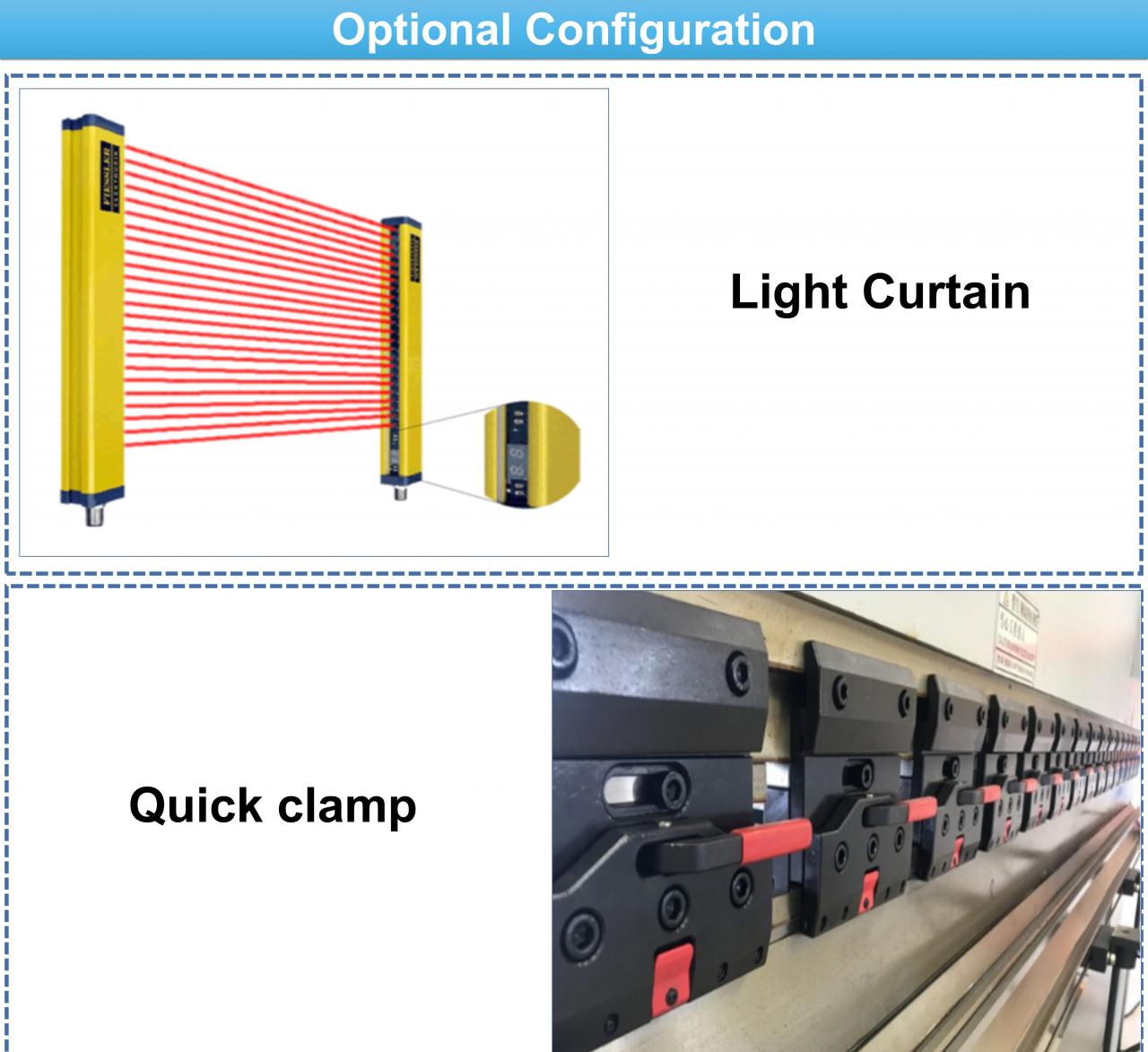

1. Svetelné kryty zaisťujú bezpečnosť obsluhy počas prevádzky

2. Systém ovládania osi Y a osi X a frekvenčný menič ovláda ich polohovanie.

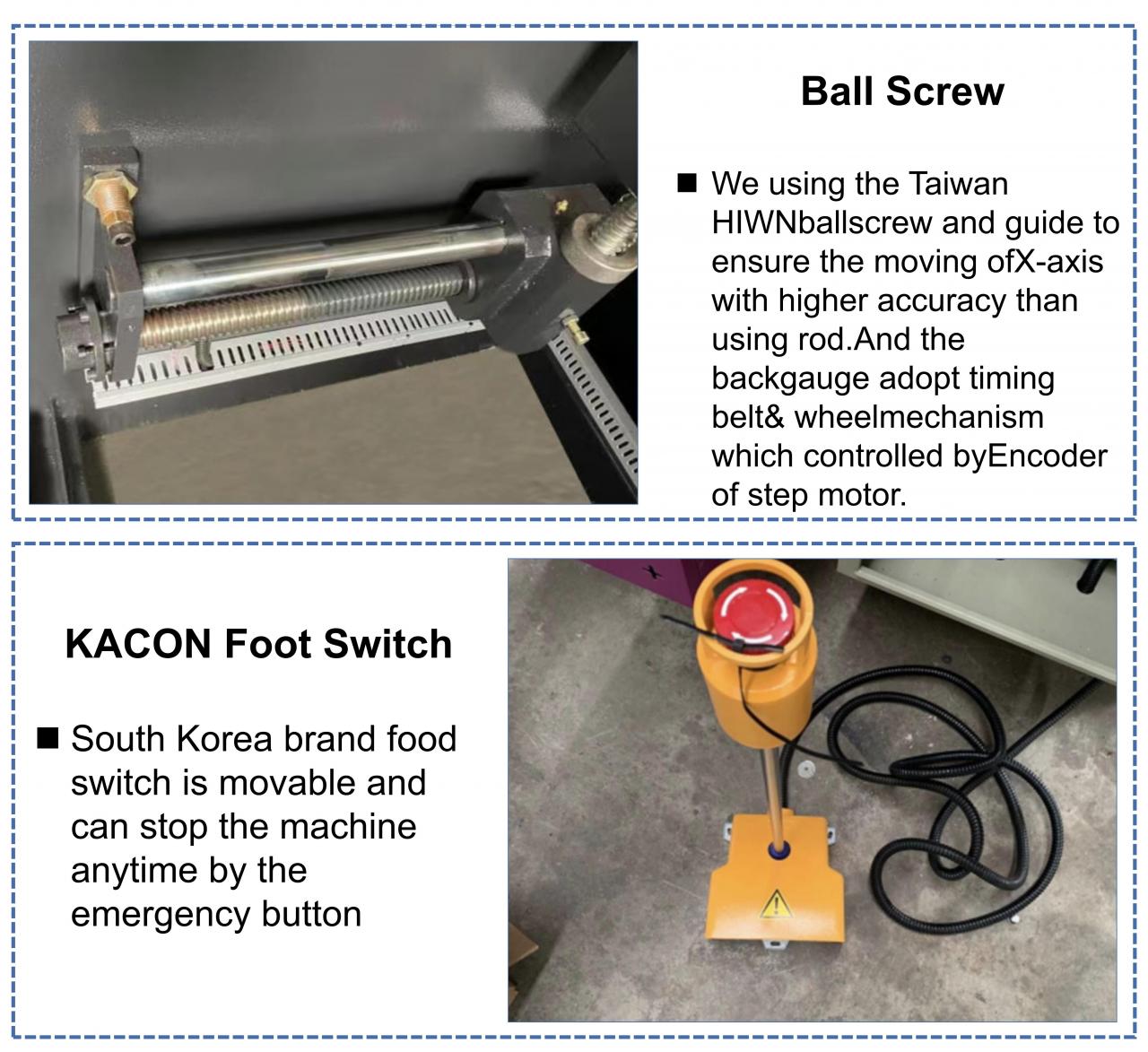

3. Presnosť lineárnej vodiacej lišty a guľôčkovej skrutky 0,01 mm (HIWIN, TAIWAN).

4. Oceľová monobloková konštrukcia.

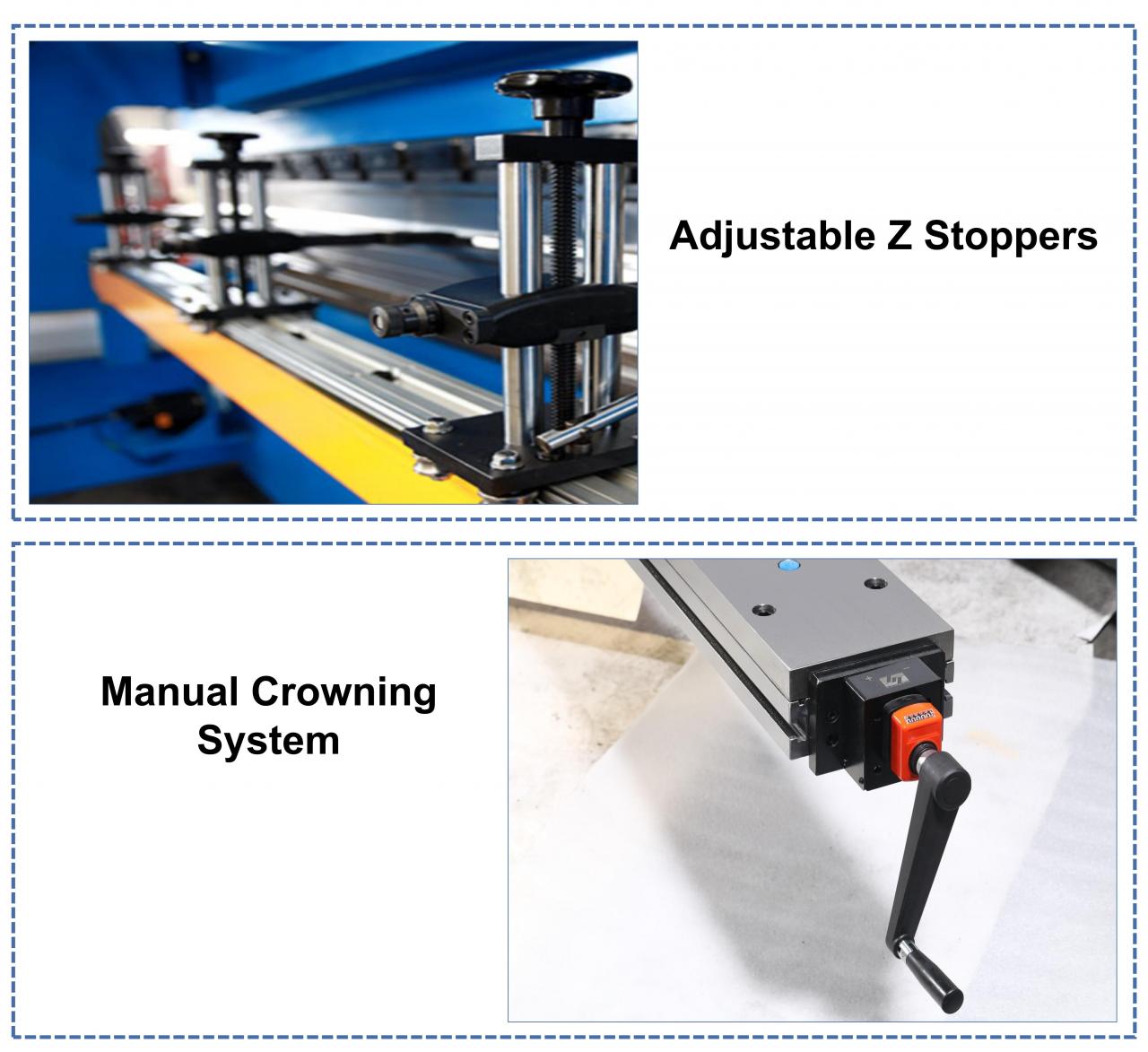

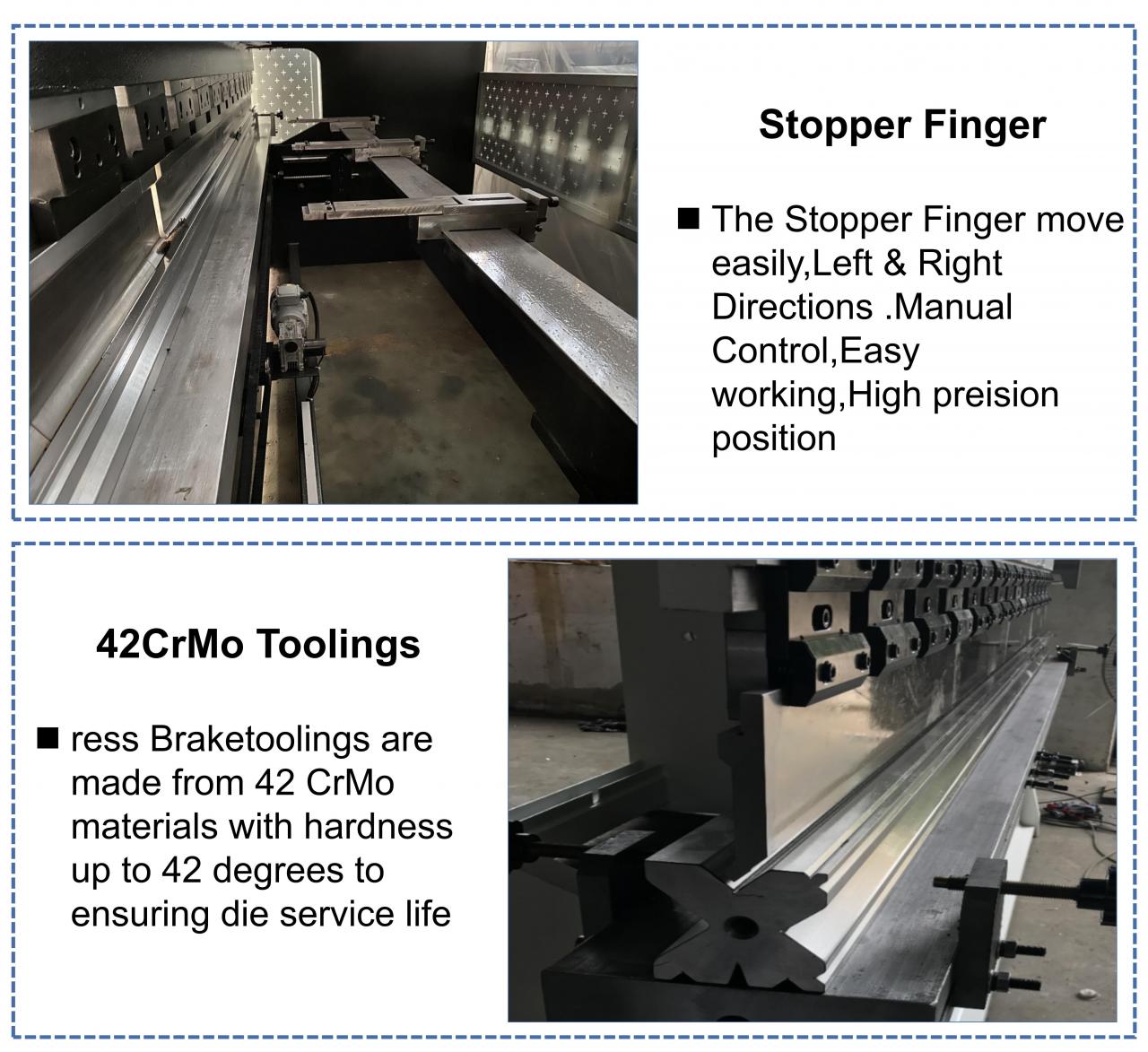

5. Nastaviteľné dorazové prsty.

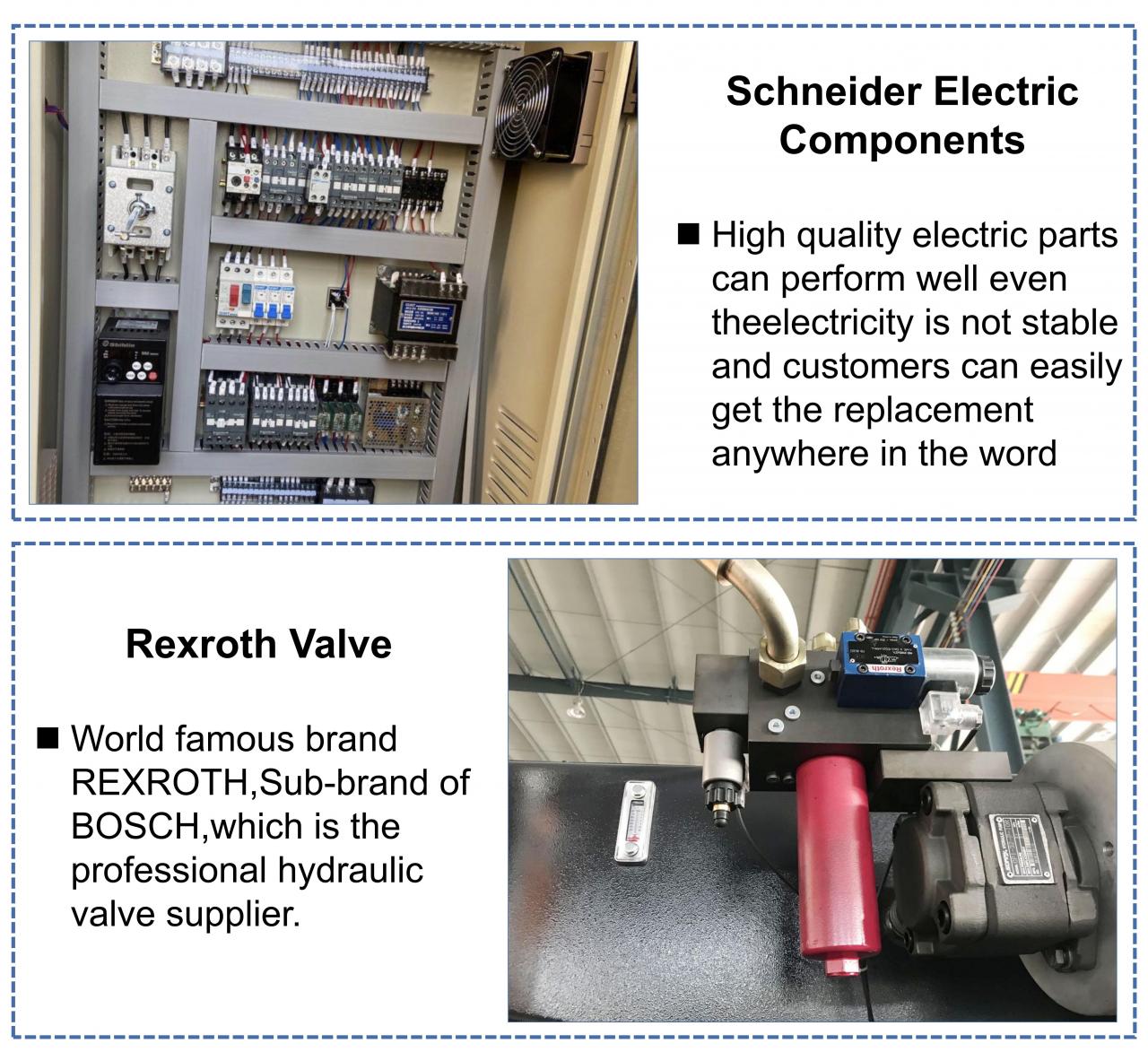

6. Štandardná elektrika od Schneider, Francúzsko.

7. Štandardné konektory olejových rúrok od EMB Germany.

8. Štandardné ventily a olejové čerpadlo od Bosch Rexroth Germany.

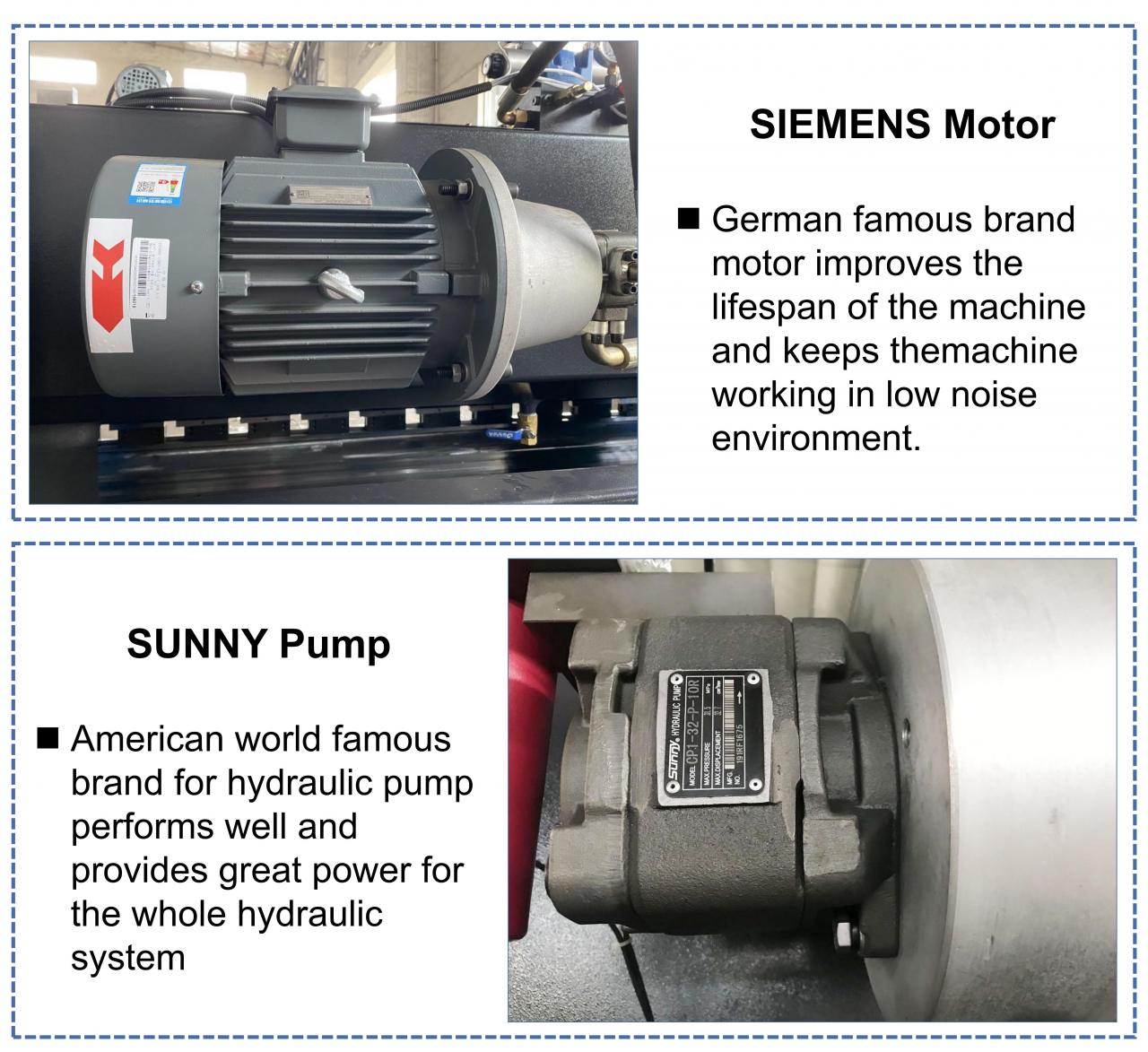

9. Štandardné hlavné motro od Siemens Germany

10. Hydraulická a elektrická ochrana proti preťaženiu

Chrániče ESTUN E21 NC systém

Monochromatický LCD panelIntegrovaný faktor voľne programovateľný

Automatické ovládanie polohy (bežný motor alebo vynálezca)

Prídavok posunutia vretena Vnútorné časové relé

Skladové počítadlo a vnútorné časové relé

B1 zobrazenie polohy dorazu s 0,01 mm

Výrobná technika

Položka	Jednotka	Špecifikácia
Model stroja		100T-2500	100T-3200	100T-4000
Nominálna sila	KN	1000	1000	1000
Dĺžka pracovného stola	Mm	2500	3200	4000
Vzdialenosť medzi stĺpmi	Mm	1900	2600	3200
Hĺbka hrdla	Mm	320	320	320
Max. posuvný ťah	Mm	120	120	120
Max. výška zatvorenia	Mm	370	370	370
Cestovné časy	Čas/min	15	15	15
Výkon hlavného motora	Kw	7.5	7.5	7.5
Max. hydraulický tlak	Mpa	25	25	25
Obrysové rozmery	mm	250016002400	320016002500	400016002500
