CNC ručná ohýbačka plechu 80 tonová ohýbačka kovov s hydraulickým lisom

Výhoda:

1. Olejovo-elektrický hybridný systém založený na DSVP

2. Vysoko pevný rám + automatická kompenzácia vychýlenia

3. Systém dodatočného polohovania

4. Inteligentný CNC systém

5. Jednoduchá inštalácia a obsluha, vysoká presnosť

6. Efektívne, ale šetriace energiu

Popis produktu

Vysoko pevný rám + automatická kompenzácia vychýlenia

Optimalizujte tvar vysoko pevného rámu, zlepšite tuhosť a úplnú presnosť ohybu na základe vypočítanej hodnoty Y a presného umiestnenia pracovného stola. Tolerancia uhla úplného ohybu obrobku je ±30';

Vypočítajte kompenzáciu systémom automatickej kompenzácie vychýlenia pomocou programu spracovania založeného na dĺžke, hrúbke a uhle ohybu obrobku, prispôsobte sa spätnej deformácii pri tlaku a kompenzujte vychýlenie pracovného stola vznikajúce pri práci.

Efektívne, ale energeticky úsporné 2,5-krát rýchlejšie ako hydraulické ohýbačky rovnakého stupňa, efektívnejšie a príprava na prácu trvá menej času, oveľa lepšie skúsenosti s používaním;

Servohydraulický hybridný pohonný systém spotrebúva energiu iba pri tlaku a mení spotrebu elektrickej energie podľa veľkosti obrobku;

Systém STEP počíta tonážny tlak podľa dĺžky a hrúbky plechu. Strata napájania v pohotovostnom režime predstavuje 1 % alebo menej z celkového výkonu;

Pokročilý riadiaci systém zabraňuje zbytočným praktikám a elektrickým stratám.
CNC ručná ohýbačka plechu 80 tonová ohýbačka kovov s hydraulickým lisom

Elektrický riadiaci systém

Elektrické komponenty sú dovážané značky v súlade s medzinárodnými normami, bezpečné a spoľahlivé, funkcia chladenia elektrickej riadiacej skrine s pohyblivou riadiacou stanicou nožného spínača, s funkciami spúšťania, vypínania a núdzového zastavenia; Zapojenie elektrickej skrine je rozumné a jasné, čo je vhodné na údržbu alebo riešenie problémov.

Jednoduchá inštalácia a obsluha, vysoká presnosť

Zručné zručnosti nepotrebné pri získaní tvarového ohýbania, znížte profesionálny prah a náklady na prácu;

Jednoduchá inštalácia, pevná a ľahká, vysoká prevádzkyschopnosť;

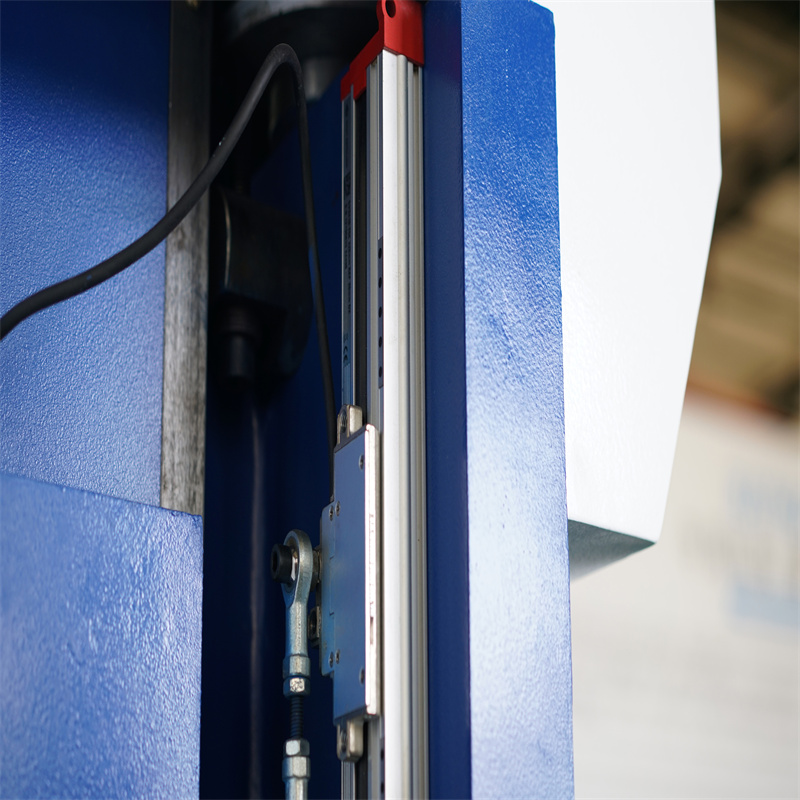

Prijaté nemecké ELGO, zaručená vysoká presnosť ohybu spoliehajúca sa na údaje o veľkosti mikrónov, presnosť hĺbky kontrolovaná ako ±0,01 mm.

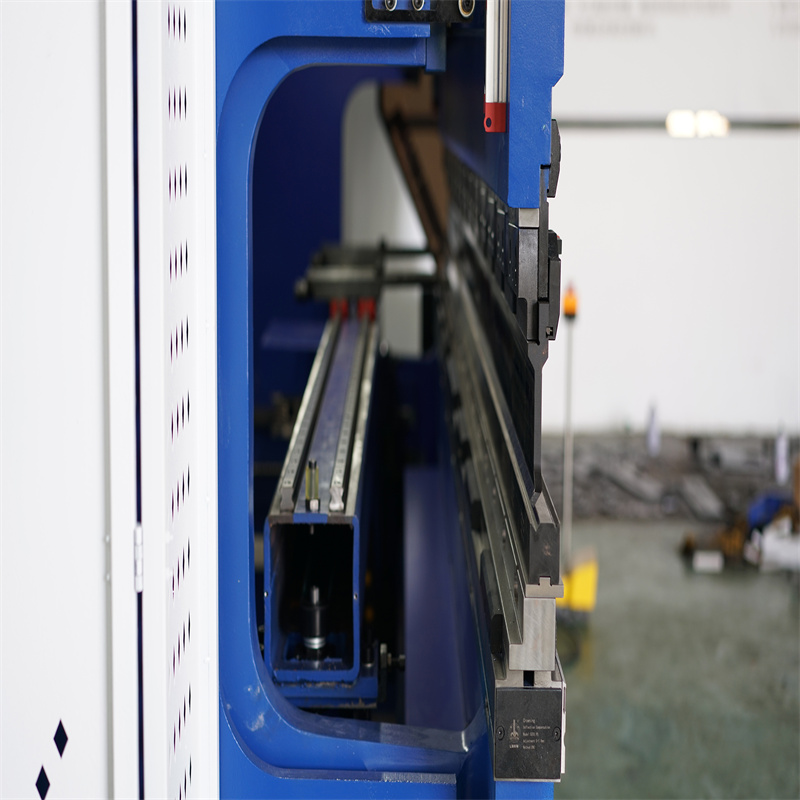

Efektívny a spoľahlivý systém dodatočného polohovania

Poloha po vysokorýchlostnom presune, os X: 500 mm/s, os Z: 700 mm/s, os R: 60 mm/s; dĺžka meraná na osi X: 600 mm;

Vysoká presnosť polohovania, os X: ±0,01 mm, os Z: ±0,1 mm, os R: ±0,1 mm.

Poznámka: Platí len pre HB1003/HB6020.
CNC ručná ohýbačka plechu 80 tonová ohýbačka kovov s hydraulickým lisom

Špecifikácia

Ohýbacia sila500 KN
Dĺžka pracovného stola2050 mm
Výška pracovného stola920 mm
Rozstup stĺpcov1600 mm
Hĺbka hrdla320 mm
Zdvih posúvača160 mm
Maximálna výška otvárania420 mm
Rýchly zostup180 mm/s
Rýchlosť návratu140 mm/s
Rýchlosť práce10 mm/s
Zdvih zadného dorazu (os x).0-500 mm
Presnosť polohovania na osi X±0,1 mm
Presnosť opakovaného polohovania na osi X±0,02 mm
presnosť polohovania na osi y± 002 mm
Presnosť opakovaného polohovania na osi Y±0,02 mm
Stupeň R zdvih osi150 mm
Pracovná presnosťPriamka: 10,2 mm/m, uhol: ±0,5 mm/m
Počet CNC osí4-osové
výkon hlavného motoraPribližne 5 kW
Kapacita palivovej nádrže160L
RozmeryPribližne 2400 x 1500 x 2480 mm
Hmotnosť celého zariadeniaAsi 4000 kg

FAQ

1. O tomto stroji som nič nevedel, aký druh stroja by som si mal vybrať? -Tak ľahké . Povedzte nám, čo chcete robiť pomocou laserového stroja, a potom vám poskytneme dokonalé riešenia a návrhy.

2. Čo dokáže zvárať? -Laserový stroj na kov sa zvyčajne zaoberá uhlíkovou oceľou, nehrdzavejúcou oceľou, hliníkom, mosadzou a zliatinami.

3. Ako dlho je záruka? - Ponúkame 1-ročnú záruku.

4. Kde je vaše sídlo? -Naše sídlo je v Ma'anShan, provincia Anhui, Čína.

5. Môžem navštíviť vašu továreň? -Samozrejme. Kontaktujte nás kedykoľvek. Dohodneme sa vopred.

6. Máte inžiniera, ktorý ma/mojich pracovníkov učí? -Áno, ponúkame bezplatné školenie pre každého zákazníka. Sľubujeme, že budeme pomáhať, kým nebude všetko v poriadku.

Podrobnosti

  • Slider Zdvih (mm): 160 mm
  • Automatická úroveň: Plne automatická
  • Hĺbka hrdla (mm): 320 mm
  • Typ stroja: Synchronizovaný
  • Dĺžka pracovného stola (mm): 2050
  • Šírka pracovného stola (mm): 920 mm
  • Rozmer: 2400*1500*2480mm
  • Stav: Nové
  • Materiál / kov Spracovaný: uhlíková oceľ
  • Automatizácia: Automatická
  • Rok: 2021
  • Hmotnosť (KG): 4000
  • Výkon motora (kw): 5 kw
  • Kľúčové predajné body: Jednoduchá obsluha
  • Záruka: 1 rok
  • Použiteľné odvetvia: Predajne stavebných materiálov, Opravovne strojov, Výrobný závod, Maloobchod, Stavebné práce, Reklamná spoločnosť, Iné
  • Umiestnenie showroomu: Nemecko, Čile, Južná Afrika, Malajzia
  • Typ marketingu: HORÚCI VÝPREDAJ
  • Správa o skúške stroja: Nie je k dispozícii
  • Video výstupná kontrola: Za predpokladu
  • Záruka na základné komponenty: 1 rok
  • Hlavné komponenty: Motor, Prevodovka, PLC
  • Názov produktu: Vysokoúčinný ohýbací stroj na ohýbanie plechu s hrúbkou 1,6 mm
  • Kľúčové slová: Ohýbačka profilov
  • Rozstup stĺpov: 1600 mm
  • Maximálna výška otvoru: 420 mm
  • Rýchly zostup: 180 mm/s
  • Rýchlosť návratu: 140 mm/s
  • Rýchlosť práce: 10 mm/s
  • Zdvih zadného dorazu (os X): 0-500 mm
  • Počet CNC osí: 4 osi
  • Objem palivovej nádrže: 160L
  • Certifikácia: ce
  • Poskytovaný popredajný servis: Video technická podpora, Online podpora
  • Pozáručný servis: Video technická podpora, Online podpora
  • Miesto miestnej služby: Nemecko, Rusko, Japonsko, Južná Kórea, Čile, Južná Afrika, Kazachstan, Ukrajina","attrValueId":5762774}
