Vodou chladený automatický CNC laserový rezací stroj na kovové vlákna 1500w

Stručný úvod

CNC laserový rezací stroj je nový typ laserového rezacieho stroja, konštrukcia má vysokú tuhosť, dobrú stabilitu, vysokú účinnosť rezania a vysokú presnosť obrábania.

Výrobky sa vyznačujú vysokou flexibilitou, bezpečnosťou, jednoduchou obsluhou a nízkou spotrebou energie. Patrí k produktu na ochranu životného prostredia, veľkosť spracovanej dosky: 3000 * 1500 mm; s bezpečnostným štítom a kyvadlovým stolom. Celkové usporiadanie je kompaktné a rozumné.

Numerický riadiaci rezací stroj má riadiť pohyb obrábacieho stroja pomocou digitálneho programu. Keď sa obrábací stroj pohybuje, náhodný rezný nástroj je vybavený na rezanie predmetu. Tento mechatronický rezací stroj sa nazýva NC rezací stroj.

Laserový rezací stroj má najrýchlejšiu účinnosť, najvyššiu presnosť rezu a všeobecne malú hrúbku rezu. Rýchlosť rezania plazmového rezacieho stroja je tiež veľmi rýchla a rezná plocha má určitý sklon. Ihla stroja na rezanie plameňom pre hrubý materiál z uhlíkovej ocele.

Štandardné vstupy:

1) 2000W SPI vláknový laserový rezonátor

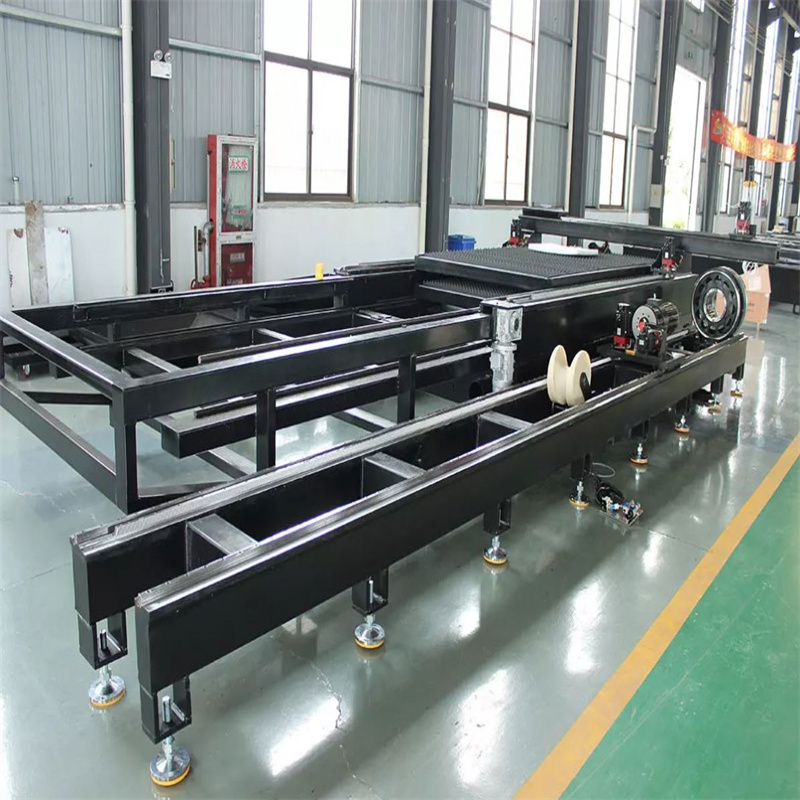

2) Rýchly kyvadlový pracovný stôl 3000 * 1500

3) Beckhoff CNC riadiaci systém

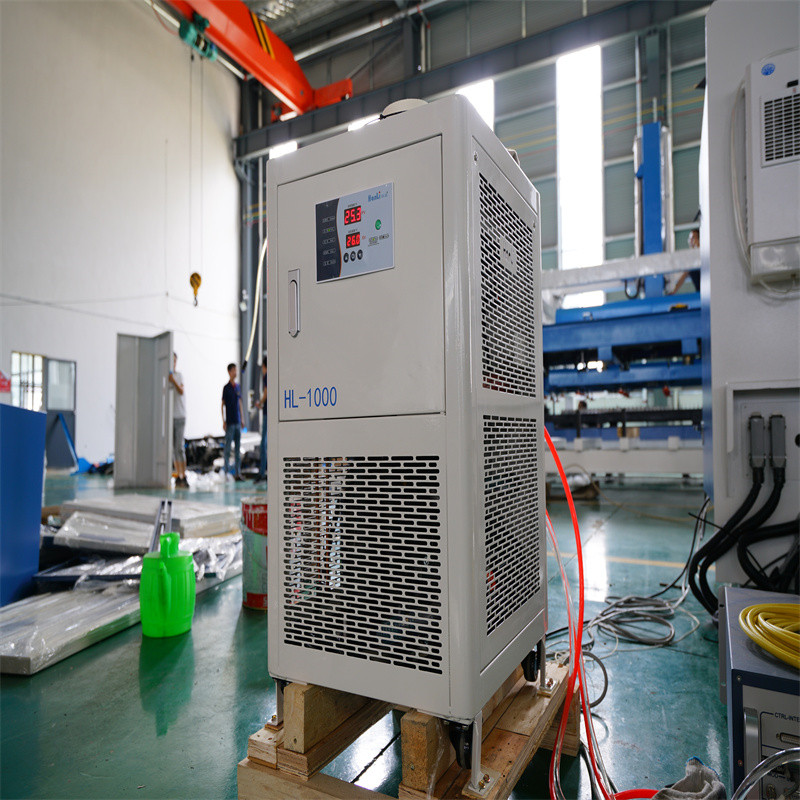

4) Vodný chladič pre laserový rezonátor

5) Rezacia hlava špeciálne pre vláknový laser

6) Snímač výšky kapacitného typu

7) Auto-programový softvér špeciálne pre laserové rezanie

8) Zberač prachu

9) Systém presného filtrovania plynu

10) Vysokotlakové rezacie potrubie

Hlavné komponenty:
Položka	Množ.	Poznámka/Dodávateľ
CNC systém	1 sada	Beck Hoff
Drive	1 sada	LUST
Laserový generátor	1 sada	SPI
Servo motor	1 sada	Delta, FÁZA
Presný prevod v osi X/Y	1 sada	GUDEL/ATLANTA
Presná guľôčková skrutka osi Z	1 sada	THK
Presné guľôčkové lineárne vedenie v osi X/Y/Z	1 sada	THK
Pneumatické komponenty	1 sada	GENTEC
Motor pre kyvadlový stôl	1 sada	SEW
Rezacia hlava	1 sada	PRECITEC
Softvér automatického programovania	1 sada	CNCKAD
Elektrické komponenty	1 sada	Schneider

Špecifikácia

	Položka	Špecifikácia		Jednotka
2	Zdvih osi X		3000	mm
3	Zdvih osi Y		1500	mm
4	Zdvih osi Z		280	mm
5	Max. Rýchlosť kŕmenia		140	m/min
6	Presnosť rezania		±0,1	mm/m
7	Menovitý výkon lasera		2000	W
8	Hrúbka rezu (keď sú splnené požadované podmienky rezu)	Uhlíková oceľ	0.5-16	mm
		Nehrdzavejúca oceľ	0.5-10	mm
		hliník	0.5-6	mm
9	Stabilná hrúbka rezu	Uhlíková oceľ	12	Mm
		Nehrdzavejúca oceľ	5	Mm
		hliník	5	Mm
10	Vstupný výkon		38	kVA
11	Čas výmeny kyvadlového stola		10	S
12	Hmotnosť stroja		8	t

FAQ

Otázka: Aké sú vaše bežné dodacie lehoty?

A. Typické dodacie lehoty našej spoločnosti sa pohybujú od 3 do 4 týždňov od prijatia objednávky.

Otázka: Aké sú platobné podmienky, ktoré ponúkate?

A. Prijímame platby T/T, L/C a Western Union, hotovosť, O/A atď.

Otázka: Aký druh balíka ponúkate?

A. Normálne v preglejke, aby sa zabezpečilo, že všetok tovar je v dobrom stave.

Otázka: Aké je MOQ pre vašu produkciu?

Odpoveď: MOQ závisí od vašich požiadaviek na farbu, logo atď. Pre niektoré bežné položky, ktoré máme na sklade, je MOQ 1 sada.

Q. Máte certifikát CE?

Odpoveď: Áno, máme certifikáciu CE, kvalita stroja je zaručená jeden rok.

Otázka: Ako kontrolovať kvalitu produktov?

Odpoveď: Vždy sme kládli veľký dôraz na zachovanie úrovne kvality. Okrem toho zásadou, ktorú vždy dodržiavame, je „poskytovať zákazníkom lepšiu kvalitu, lepšiu cenu a lepšie služby.

Podrobnosti

• Aplikácia: REZANIE LASEROM
• Použiteľný materiál: MDF, kov
• Stav: Nové
• Typ lasera: Vláknový laser
• Plocha rezu: 3000*1500
• Rýchlosť rezania: 140\tm/min
• Podporovaný grafický formát: AI, BMP, Dst, Dwg, DXF, DXP, LAS, PLT
• Hrúbka rezu: 0,5-16 mm
• CNC alebo nie: Áno
• Režim chladenia: CHLADENIE VODOU
• Riadiaci softvér: DSP
• Značka laserového zdroja: SPI
• Značka laserovej hlavy: Precitec
• Značka servomotora: DELTA
• Značka vodiacej lišty: THK
• Značka riadiaceho systému: Beckhoff
• Hmotnosť (KG): 8000 KG
• Kľúčové predajné body: Flexibilná výroba
• Značka optickej šošovky: Vlnová dĺžka
• Záruka: 1 rok
• Použiteľné odvetvia: Predajne stavebných materiálov, Výrobný závod, Opravovne strojov, Stavebné práce
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: Motor, prevodovka, PLC
• Zdvih osi X: 3000 mm
• Zdvih osi Y: 1500 mm
• Zdvih osi Z: 280 mm
• Max. Rýchlosť podávania: 140 m/min
• Presnosť rezu: ±0,1 mm/m
• Menovitý výkon lasera: 2000W
• Vstupný výkon: 38 KVA
• Čas výmeny kyvadlového stola: 10S
• Stabilita výkonu lasera: <1%
• Balenie: Drevené puzdro
