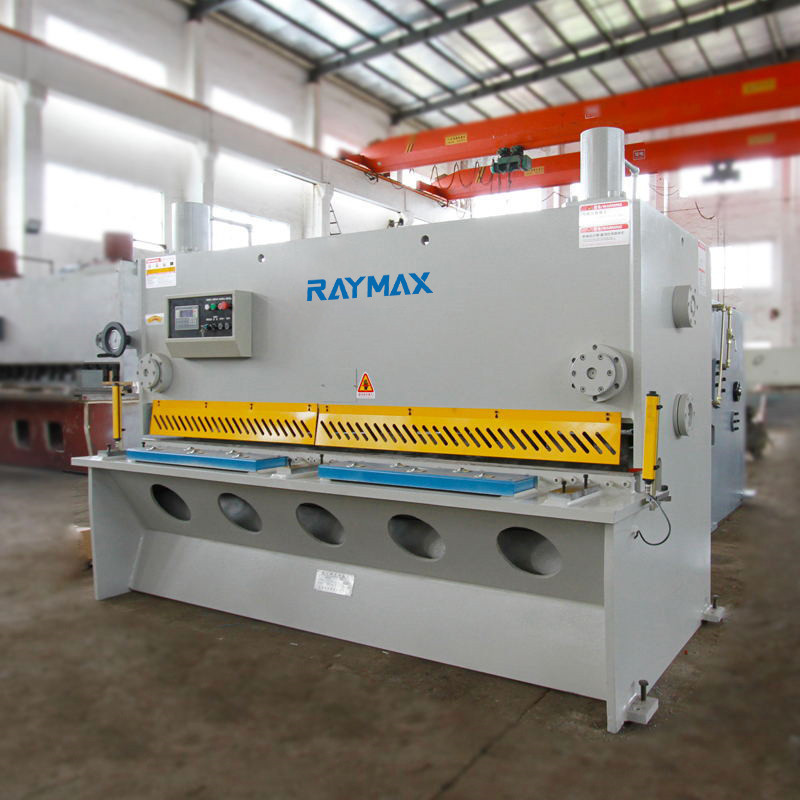

Rezací stroj s otočným lúčom Qc12y-8×3200 Hydraulický nožnicový rezací stroj

Hlavné výkonové charakteristiky:

Plechová zváraná konštrukcia je vybavená hydraulickým prevodom a spätným chodom akumulátora, čo je typické pre jednoduchú obsluhu
spoľahlivý výkon a pekný vzhľad.

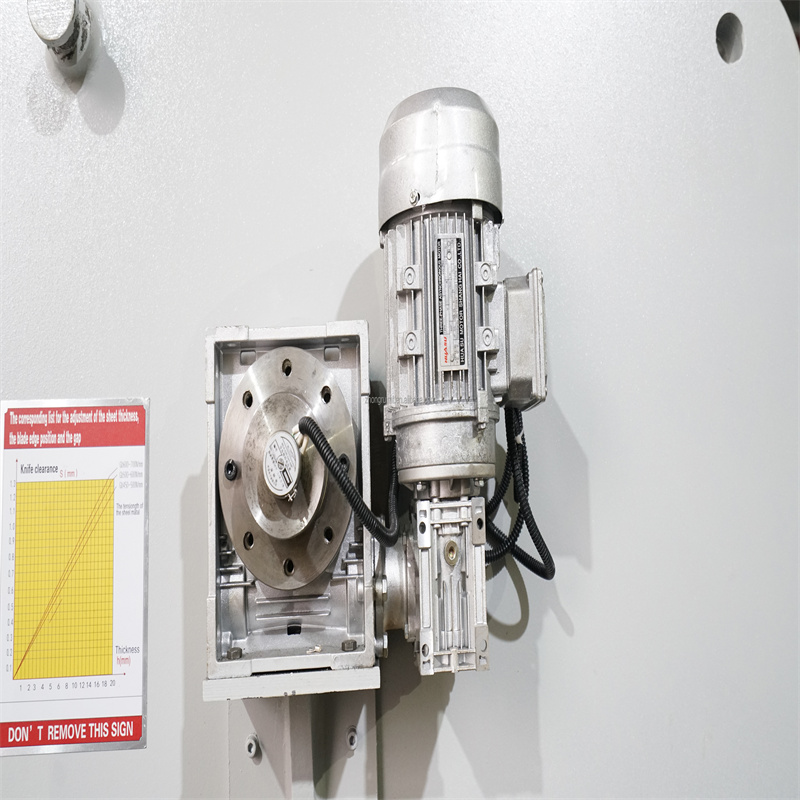

Indikácia indikátorom je výzvou na nastavenie vôle čepele. pre šikovné a rýchle nastavenie.

Nastavuje sa nastavovacie zariadenie s osvetlením a ovládacím zariadením pre strihový zdvih. s šikovnou a rýchlou úpravou .

K dispozícii je guľa na oporu materiálu. aby sa minimalizoval rybí chvost s listovou tyčou a znížil sa trecí odpor.

Zadný doraz je vybavený elektrickým a manuálnym nastavovacím zariadením. a digitálne zobrazovacie zariadenie je k dispozícii pre
zobrazenie veľkosti zátky a doby strihania.

Aplikácia:

Hydraulický strihací stroj je priemysel plechu pod rezacím nástrojom, široko používaný v priemyselných strojoch, hutníckom priemysle, automobilovom priemysle, stavbe lodí, elektrických spotrebičoch, strojárskych zariadeniach, spracovaní plechov, zváraní oceľových rúrok, elektronickom priemysle, leteckom priemysle, výrobe poľnohospodárskych strojov, strojársky priemysel jedálenského nábytku.

Parametre:

Model	Hrúbka plechu	Šírka taniera	Pevnosť materiálu	Uhol šmyku	Zdvih zadného rozchodu	Cestovné časy	Medzi stĺpcom	Výkon hlavného motora	Obrysový rozmer
QC12Y	mm	mm	KN/cm	°	mm	Mm-1	mm	kw	mm
4X2500	4	2500	450	1°30'	20-500	18	2700	5.5	3120X1450X1550
4X3200	4	3200	450	1°30'	20-550	12	3410	5.5	3520X1560X1670
4X4000	4	4000	450	1°30'	20-550	12	3410	5.5	4340X1620X1660
4X6000	4	6000	450	1°30'	20-800	8	6270	7.5	6460X2100X3100
6X2500	6	2500	450	1°30'	20-550	18	2720	7.5	3000X1600X1610
6X3200	6	3200	450	1°30'	20-550	15	3420	7.5	3840X1700X1680
6X4000	6	4000	450	1°30'	20-550	15	4220	7.5	4300X1610X1680
6X6000	6	6000	450	1°30'	20-800	8	6280	11	6500X2200X2200
8X2500	8	2500	450	1°30'	20-550	18	2720	7.5	3120X1700X1650
8X3200	8	3200	450	1°30'	20-550	12	3420	7.5	3840X1700X1680
8X4000	8	4000	450	1°30'	20-500	8	4240	11	4750X1750X1850
8X6000	8	6000	450	1°30'	20-800	6	6350	15	6530X2200X2020
10X2500	10	2500	450	1°30'	20-500	10	2720	15	3150X1850X1900
10X3200	10	3200	450	1°30'	20-500	8	3420	15	3900X1800X1700
10X4000	10	4000	450	1°30'	20-500	8	4260	15	4730X2200X2100
10X7000	10	7000	450	1°30'	20-800	5	7365	18.5	7750X2620X2320
12X2500	12	2500	450	2°	20-800	10	2860	15	3380X1900X1900
12X3200	12	3200	450	2°	20-800	10	3480	15	3900X2100X1960
12X4000	12	4000	450	1°40'	20-800	8	4290	15	4720X2100X2020
12X6000	12	6000	450	1°40'	20-1000	8	6250	18.5	6850X2500X2320
12X8000	12	8000	450	1°40'	20-1000	5	8270	22	8700X2800X2600
16X2500	16	2500	450	2°	20-800	8	2860	18.5	3360X2100X2000
16X3200	16	3200	450	2°30'	20-800	8	3480	18.5	3960X2100X2050
16X4000	16	4000	450	2°30'	20-800	7	4280	18.5	4780X2200X2100
16X6000	16	6000	450	2°	20-1000	5	6270	22	6900X2700X2500
20X2500	20	2500	450	3°	20-800	6	2830	22	3570X2200X2200
20X3200	20	3200	450	2°30'	20-800	6	3500	22	4150X2350X2300
20X4000	20	4000	450	2°30'	20-800	5	4300	22	4980X2400X2400
20X6000	20	6000	450	3°	20-1000	4	6270	30	6900X3000X3000
25X2500	25	2500	450	3°	20-1000	5	2820	30	3400X2400X2300

Podrobnosti

• Max. Šírka rezu (mm): 3200 mm
• Max. Hrúbka rezu (mm): 8 mm
• Automatická hladina: Poloautomatická
• Dĺžka čepele (mm): 3200 mm
• Hĺbka hrdla (mm): 8 mm
• Stav: Nové
• Názov značky: RAYMAX
• Výkon (kW): 7,5 kW
• Hmotnosť (KG): 9000 KG
• Miesto pôvodu: Shandong, Čína
• Rozmer (D*Š*V): 399x240x181
• Záruka: 1 rok
• Kľúčové predajné body: Konkurenčná cena
• Použiteľné odvetvia: Opravovne strojov, Výrobný závod, Nožnice s výkyvným nosníkom QC12Y-8x3200 Hydraul
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: Motor
• Typ: Strihacie stroje
• Poskytovaný popredajný servis: Inžinieri k dispozícii na servis strojov v zahraničí, Online podpora, Video technická podpora
• Názov produktu: strihací stroj QC12Y-8x3200 Hydraulický nožnicový rezací stroj
• Maximálna hrúbka strižnej dosky: 8
• Maximálna šírka rezu: 3200
• Pevnosť dosky v šmyku: 450
• uhol strihu: 1,5
• Maximálny zdvih zadného dorazu: 600
• záruka: 12 mesiacov
• Pozáručný servis: Online podpora
• Miesto miestneho servisu: Žiadne
• Certifikácia: CE ISO
