Hydraulické nožnice Qc11k a gilotínové nožnice na rezanie plechov

Popis produktu

Rámová konštrukcia strihacieho stroja využíva celooceľové zváranie; štvorhranné a osemstranné pravouhlé vodiace lišty majú vysokú presnosť, dobrú tuhosť a hydraulické predpätie. Hydraulický systém využíva obojsmerný zásuvný integrovaný ventil a môže byť vybavený zdvihovým digitálnym displejom, fotoelektrickým ochranným zariadením a mobilným pracovným stolom. Nožnica má dvojčinnú funkciu horného posúvača a spodnej hydraulickej podložky a zdvih pracovného tlaku je možné stlačiť v určenom rozsahu. Proces vyžaduje úpravu a obsluha je jednoduchá a centralizovaná pomocou tlačidiel. Výkonnostné charakteristiky stroja

1. Strihač využíva celkovú zváranú rámovú konštrukciu a je podrobený ošetreniu starnutím vibráciami. Obrábací stroj má dobrú tuhosť, vysokú presnosť a dobré zachovanie presnosti.

2. Strihač používa trojbodovú vodiacu koľajnicu nosného hriadeľa. Horný držiak nástroja vykonáva rolovanie bez medzier medzi valivými vodiacimi koľajnicami a otáčaním ručného kolesa je možné nastaviť životnosť čepele.

3, pohyblivá podpora čepele a dlhá čepeľ so štyrmi čepeľami, jednoduché nastavenie rovnomernosti medzery čepele, zlepšenie kvality rezu a predĺženie životnosti čepele.

4. Strihač využíva synchrónny systém valca sériového typu. Stroj je rovnomerne namáhaný. Nastavením prietoku sériového valca je možné jednoducho nastaviť uhol strihu tak, aby vyhovoval potrebám rôznych strižných dosiek.

5. Strihač využíva motorizované zariadenie zadného dorazu a elektronické počítadlo na uľahčenie nastavenia polohy zadného dorazu. Podrobnosti Obrázky

Voliteľný ovládač

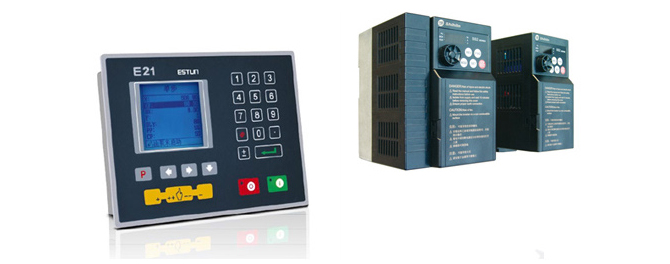

ESTUN E21 Shihlin prevodník

Ovládanie prevodníka E21 Shihlin cez zbernicovú komunikáciu, zapojenie je jednoduché, výkon je dobrý, zadný doraz možno umiestniť rýchlo a presne. Časové relé a uhol šmyku sú zabudované, je realizovaná čiastočná logická funkcia. Vyznačuje sa nízkou cenou a vysokou účinnosťou.

Super stabilita a dlhá životnosť.

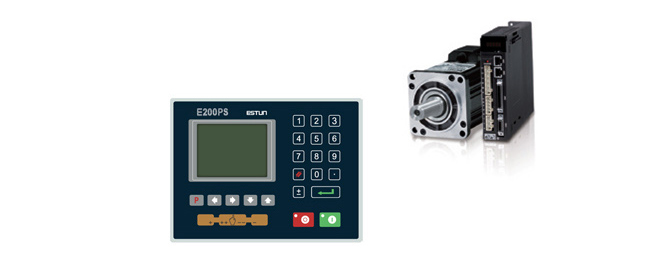

ESTUN E200PS, Čína

E200PS s farebným HD LCD displejom, čínsky aj anglický jazyk, programovacie parametre displeja, rýchlejšie a pohodlnejšie programovanie. Technológia zbernice CAN, servo riadenie X, os A, vysoká presnosť riadenia, rozlíšenie až 0,001; jednoduchá inštalácia vedenia, zlepšenie spoľahlivosti systému.

Zabudovaná vôľa čepele, rezný zdvih, ústupky a ďalšie ovládacie funkcie sa oneskorujú podľa skutočnej potreby nastaviť parametre medzery, odrezať ústupky a iné ovládanie v reálnom čase.

Vďaka autodiagnostike a funkciám alarmu v reálnom čase je ladenie a údržba pohodlnejšie. Bezpečnostné rozhranie rezervácie pre jednoduché rozšírenie.

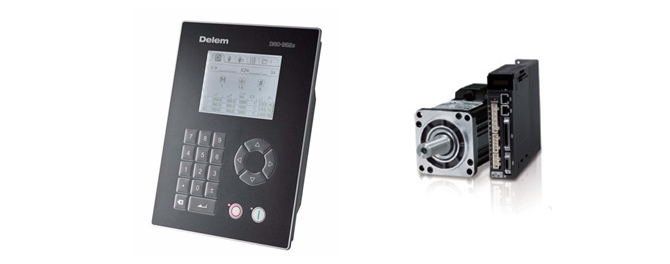

Delem DAC-360s, Holandsko

Riadenie DAC-360 poskytuje kompletné riešenie pre strihacie stroje. Zahŕňa ovládanie zadného dorazu, uhla rezu, dĺžky zdvihu a medzery na základe najmodernejšej elektroniky.

Okrem ovládania zadného dorazu DAC-360 automaticky vypočítava požadované nastavenie uhla rezu a medzery v závislosti od vlastností a hrúbky materiálu. Dĺžka zdvihu je obmedzená na minimálnu výrobnú dobu a súvisí s dĺžkou materiálu na rezanie. Úplná kontrola tlaku pre upínanie a rezanie je na palube DAC-360.

Jasný LCD displej ponúka jasné a jednoduché ovládanie. Numerické programovanie je užívateľsky prívetivé a vedie operátora cez možnosti programovania.

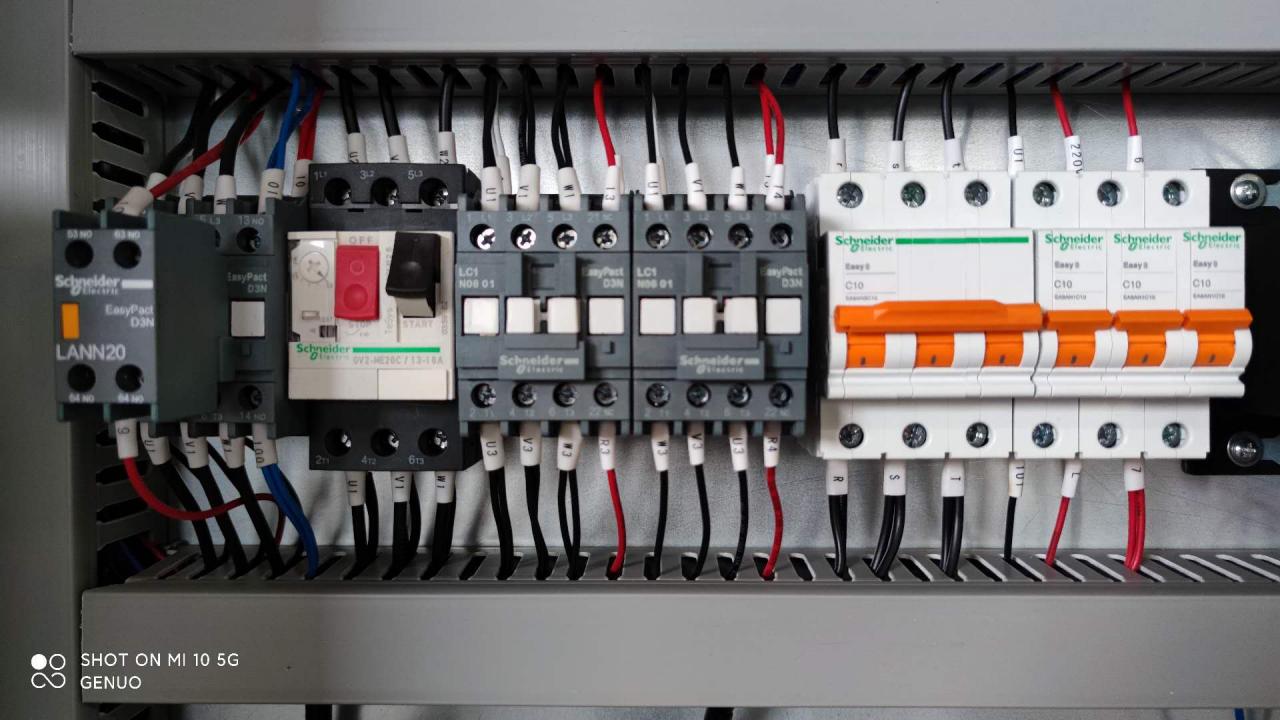

Stabilná elektrika

SkriňaDurable France Schneider Electric zaisťuje stabilnú prevádzku stroja. Rozumné pripojenie a usporiadanie vedenia výrazne znižuje poruchovosť. A operátor a všetky časti stroja hrali dobrú ochranu. Voliteľné servo a pohon na zlepšenie presnosti polohovania zadnej osi (X).

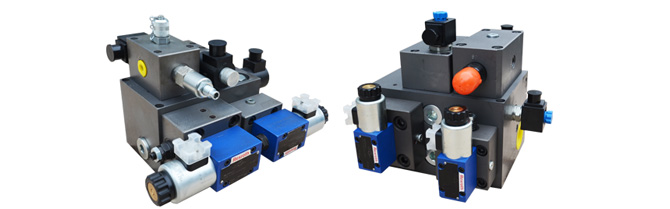

Špičkový hydraulický systém

Integrovaný hydraulický systém, rýchla odozva. Nízka poruchovosť robí stroj bezpečným, efektívnym a stabilným chodom. Celá séria štandardu je vybavená pozinkovanou rúrou ťahanou za studena a nemeckou spojkou. Znížte riziko úniku oleja o 50 % v porovnaní s gumenými a zváranými bezšvíkovými hadicami. A môže byť aj dlhšia životnosť.

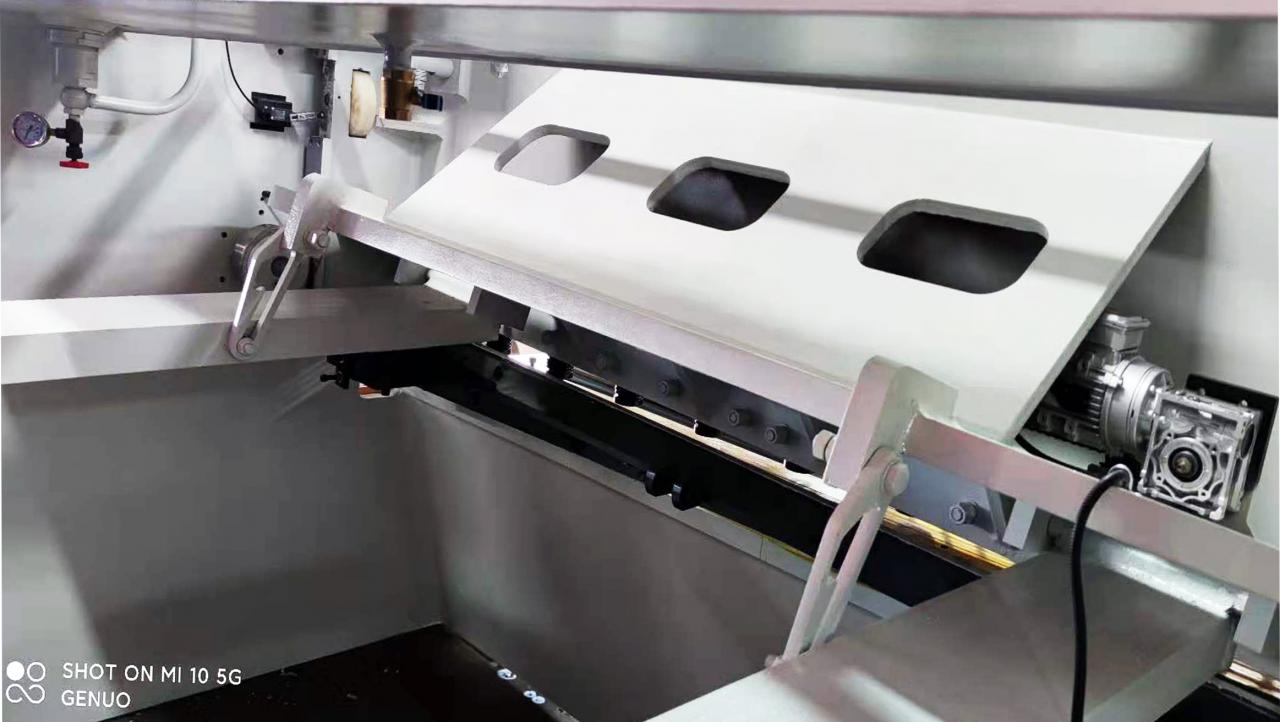

Vysoko presný zadný doraz

Jedinečný a nový zadný doraz s lineárnou vodiacou štruktúrou s guľôčkovou skrutkou zaisťuje vysokú presnosť polohovania. Nastaviteľné vodiace pravidlo lúča a synchrónna prevodová štruktúra, stabilná a spoľahlivá. Voliteľná konštrukcia zdvíhacieho mechanizmu na odrezanie obrobku mimo rozsah zadného dorazu. Pri rezaní tenkých a širokých kovových dosiek je možné zvoliť pneumatické podporné zariadenie. Vďaka zväčšenému rozsahu polohovania je rezanie efektívnejšie a presnejšie.

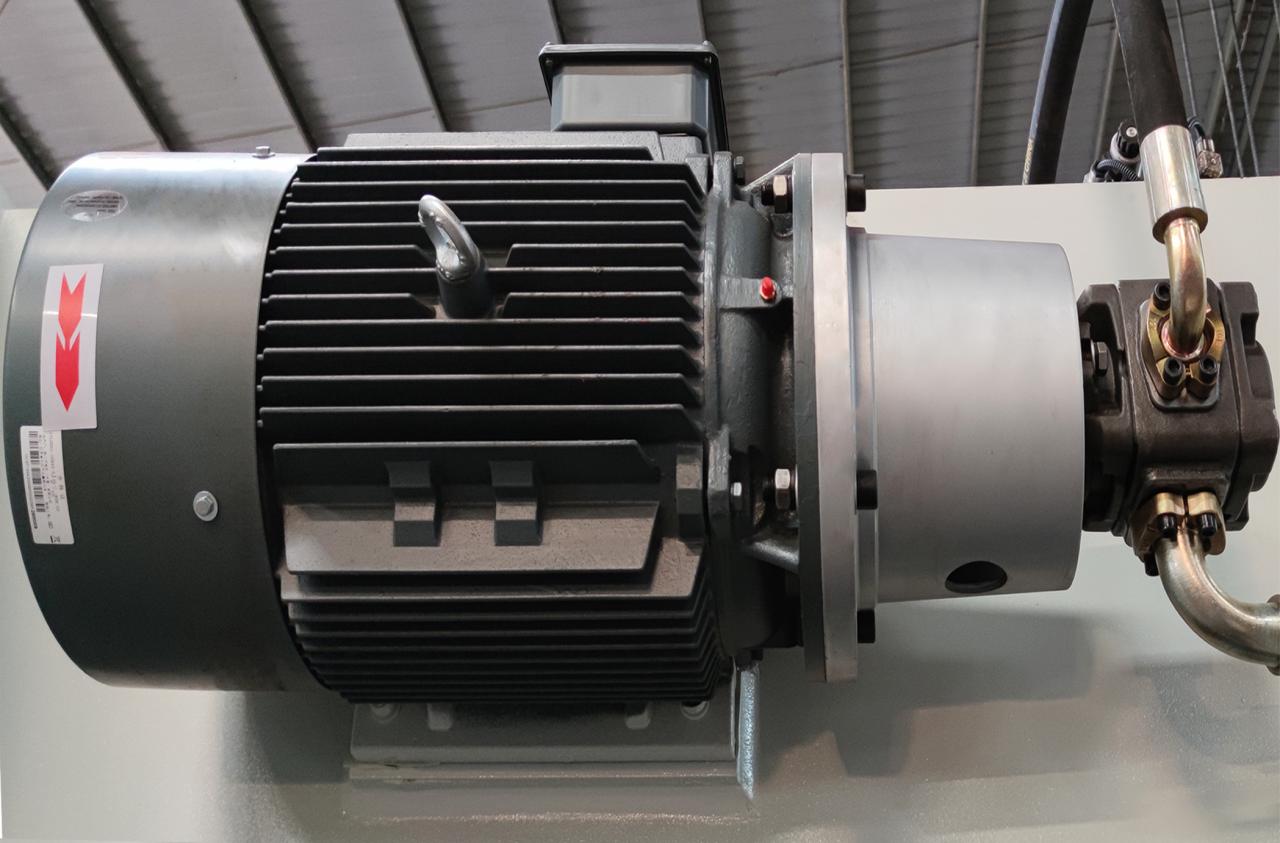

Systém napájania s nízkou hlučnosťou

Použitie hlavného motora Siemens v Nemecku a zubového olejového čerpadla SUNNY v USA zaručujú životnosť stroja a zlepšujú stabilitu stroja. Špeciálne spojovacie zariadenie zároveň výrazne znižuje hlučnosť stroja počas chodu.

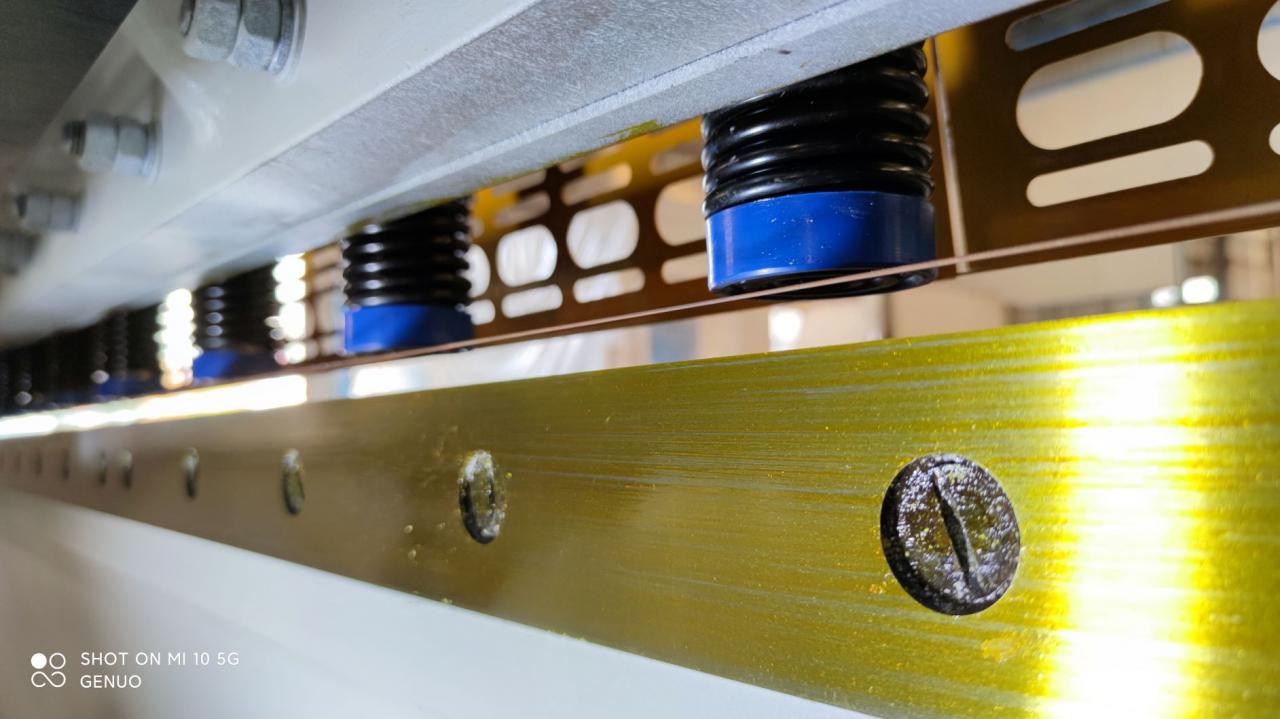

Valec spodného držiaka OS

Jedinečná štruktúra pridržiavacieho valca využíva vonkajšiu pružinu. Spodná časť je vybavená tesneniami zo špeciálneho materiálu, aby sa zabránilo zanechaniu stopy na hliníkovej zliatine alebo inom citlivom materiáli. Trvanlivosť a stabilita bola vylepšená. Zabudovaná patentovaná gumová podložka na tlmenie spätného chodu a tesnenie NOK krúžok, ktorý znižuje hluk a poruchu úniku oleja v porovnaní s tradičným valcom so spodným držiakom. Zariadenie na vyrovnanie osvetlenia, užitočné pri ručnom vyznačení na strihanie.voliteľné.

Dobrá kvalita čepele

Vyrobené z kvalitnej legovanej nástrojovej ocele, ktorá spĺňa požiadavky na šmykové zaťaženie a vysokú odolnosť proti oderu. Stroj je vybavený celooceľovými nožnicami 9CrSi, 6CrW2Si a SKD-11. Pri rezaní špeciálnej kovovej platne sú čepele z materiálu H13, DC53 voliteľné, aby sa zabezpečilo stabilnejší a dobrý strihový účinok.

Voliteľná inštalácia

Naklonená posuvná doska a
Pneumatické podporné zariadenie
Svetelná opona

Chladiaca jednotka olejového ventilátora

Laserová ochrana
Predné automatické kŕmenie

TypQC11K(Y)	Hrúbka rezu	Dĺžka rezu	Rezací anjel	Rozsah zadného dorazu	Zásoby (n/min)	Hlavná sila	Hmotnosť (kg)	Rozmer L*Š*V(m)
8/2500	1~8 mm	2500 mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8 mm	3200 mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8 mm	4000 mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8 mm	5000 mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8 mm	6000 mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. A čo kvalita vášho stroja?

A1: Naše stroje sa distribuujú po celom svete do približne 50 okresov, kde sú kovové plechy v priemysle, sú tu skvelé stroje A tam, kde sú naše stroje, je dobrá povesť a spokojnosť používateľov terminálov.

Q2: Ste výrobca alebo obchodujete v porovnaní?

A2: Sme 100% výrobca s viac ako 20-ročnými výrobnými skúsenosťami.

Q3. A čo váš popredajný servis?

A3: 1. Technické riešenia: vieme poskytnúť technické riešenia do jedného dňa.
2. Online video: Ukážte vám video o práci stroja v továrni. (aktualizácia každý týždeň)
3. Inštalačná služba: Táto je k dispozícii na všetkých našich strojoch, je možné poskytnúť živé video. Môžeme tiež poslať technika do továrne zákazníka na inštalačné stroje. (Zákazníci musia platiť iba za letenku a náklady na hotel.)
4. Školenie: Náš technik vás naučí používať naše stroje. Môžete tiež poslať svojho technika do našej spoločnosti, aby sa naučil obsluhovať stroje.
5. Záruka kvality: 1-ročná záruka, poskytujeme doživotný servis. Zabezpečíme záverečný test pred odoslaním, po uistení sa, že stroj má najlepší výkon, potom odošleme.
6. 100% miera odozvy: na vaše otázky odpovieme do 12 hodín.

Podrobnosti

• Miesto pôvodu: Anhui, Čína
• Názov značky: RAYMAX
• Stav: Nové
• Typ: Strihacie stroje
• Video výstupná kontrola: Za predpokladu
• Správa o skúške strojového zariadenia: poskytnutá
• Typ marketingu: Super kvalita
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: PLC, motor, ložisko, prevodovka, motor, tlaková nádoba, ozubené koleso, čerpadlo
• Napätie: 220/380/415, 220v/240V/380V/400V/415V
• Menovitý výkon: 11
• Rozmer (D*Š*V): 4600*1800*2050
• Rok: 2020
• Záruka: 1 rok
• Kľúčové predajné body: Konkurenčná cena
• Použiteľné odvetvia: hotely, odevné obchody, predajne stavebných materiálov, opravovne strojov, továreň na potraviny a nápoje, farmy, reštaurácie, domáce použitie, maloobchod, tlačiarne, stavebné práce, energetika a baníctvo, reklamná spoločnosť
• Umiestnenie showroomu: Egypt, Spojené kráľovstvo, Spojené štáty americké, Taliansko, Filipíny, Pakistan, Rusko, Austrália
• Typ stroja: Gilotínový rezací stroj
• Značka: RAYMAX
• Použitie: Rezanie plechu
• Hrúbka rezu: 1-8 mm
• Uhol rezu: 0,5-1,5°
• Ovládač: E21S, E200PS, DAC360
• Balenie: Polyetylénová navíjacia fólia
• Farba: Zvolená zákazníkom
• Poskytovaný popredajný servis: bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, online podpora, technická podpora videa
• Pozáručný servis: Video technická podpora, online podpora, náhradné diely, terénna údržba a oprava
• Lokalizácia miestnych služieb: Egypt, Spojené kráľovstvo, Spojené štáty americké, Taliansko, Filipíny, Pakistan, India, Austrália
• Certifikácia: CE ISO
• Hmotnosť: 8500 kg
