QC11K 10 12 16 mm 3200 4000 mm nožnice na kovové gilotínové nožnice CNC gilotínové nožnice

Informácie o produkte

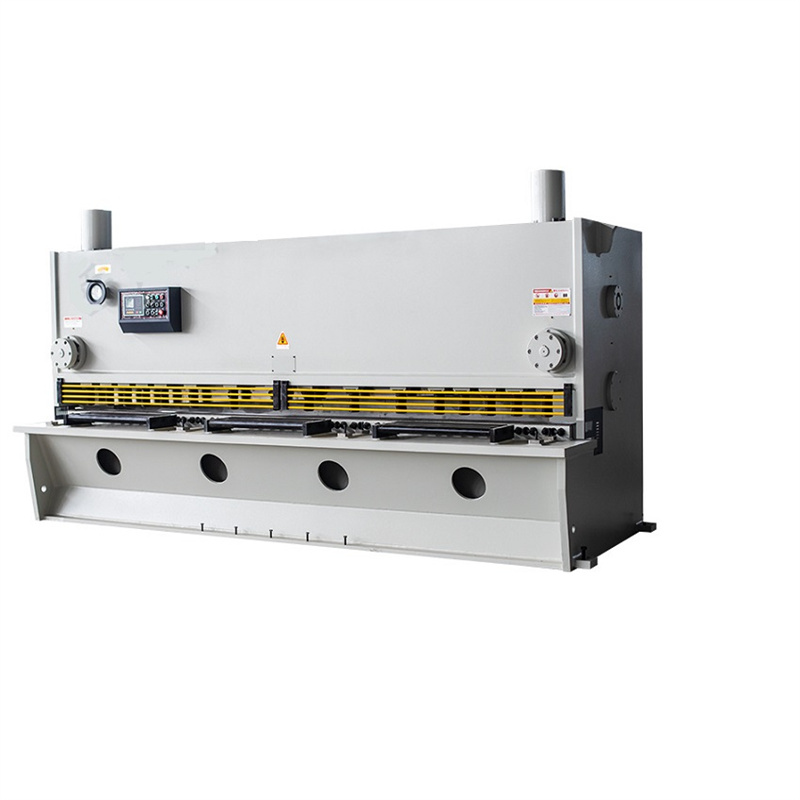

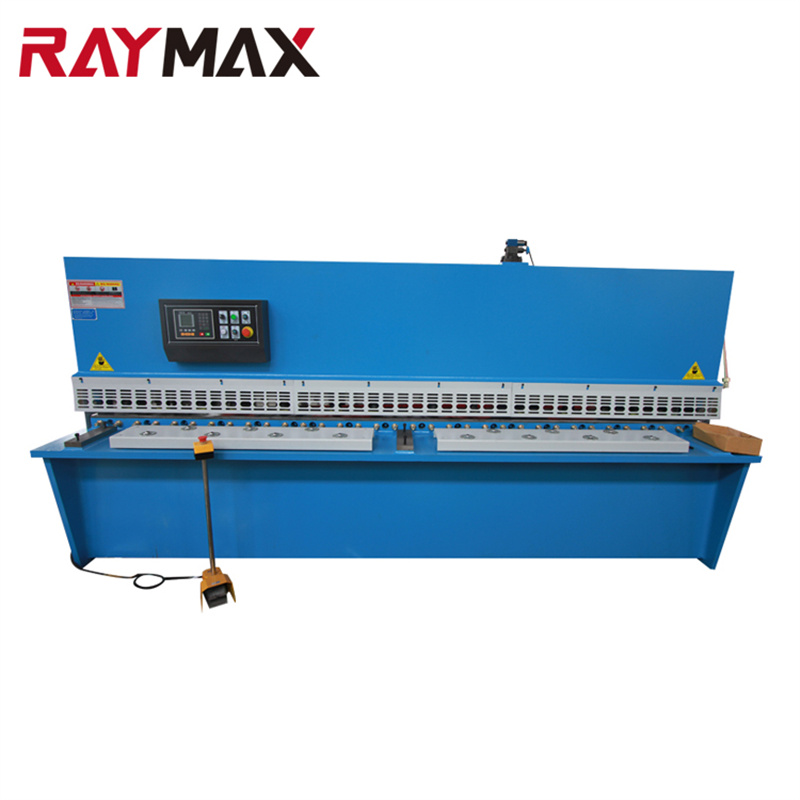

CNC hydraulická gilotína | QC11K 10 12 16 mm 3200 4000 mm nožnice na kovové gilotínové nožnice CNC gilotínové nožnice

* Zjednodušený dizajn pochádzajúci z EÚ, druh obrábacieho stroja pozostáva z regálu, držiaka frézy, olejového valca, hydraulického ovládača, zadného dorazu a ďalších komponentov. Analýza konečných prvkov hlavných dielov, zváracích dielov využíva temperovanie, vibrácie a iné metódy spracovania na elimináciu napätia zabezpečujúceho konštrukčnú pevnosť a tuhosť stojana a komponentov;

* Držiak frézy využíva trojbodovú podpornú rolovaciu vodiacu koľajnicu, čím sa v najväčšej miere znižuje trenie a dochádza k bezproblémovému odvaľovaniu počas pohybu držiaka frézy.

* Predný držiak úplne vľavo nakonfigurovaný s regulátorom zvislosti a predným polohovacím zariadením, jednoduchá obsluha a vysoká účinnosť;

* Jednoduchý a efektívny nastavovací mechanizmus sa používa na zmenu usporiadania vôle čepele pomocou CNC systému, čím sa zlepšuje kvalita rezu.

* Štruktúra jemnej guľôčkovej skrutky a tyče, výkonný frekvenčný menič sa používa na polohovanie osi X, aby sa zabezpečila presnosť, jedinečný navrhnutý mechanizmus časovania, stabilný a spoľahlivý.

* Svetelná a tieňová čiara je vodivá pre ručné rytie na rezanie; stabilný a spoľahlivý hydraulický prevod, integrovaný hydraulický systém je schopný výrazne zmierniť problémy spôsobené únikom hydraulickej kvapaliny.

* Vyrobené z vysoko kvalitnej legovanej nástrojovej ocele dostatočne odolnej voči nárazovému zaťaženiu a vysokej odolnosti proti opotrebeniu pri rezaní.

* S odkazom na ergonomický dizajn, jednoduchý povrch CNC systému, zlepšujúci presnosť a pohodlie prevádzky; pracovný stôl s valivými guľami na zníženie trenia a zabránenie poškriabaniu obrobku; nové a praktické bezpečnostné ochranné zariadenie, linka s bezpečnostnou špecifikáciou, chráni osobnú bezpečnosť; jemný dizajn, drobný obrobok sa dá ľahko vyrobiť ručne.

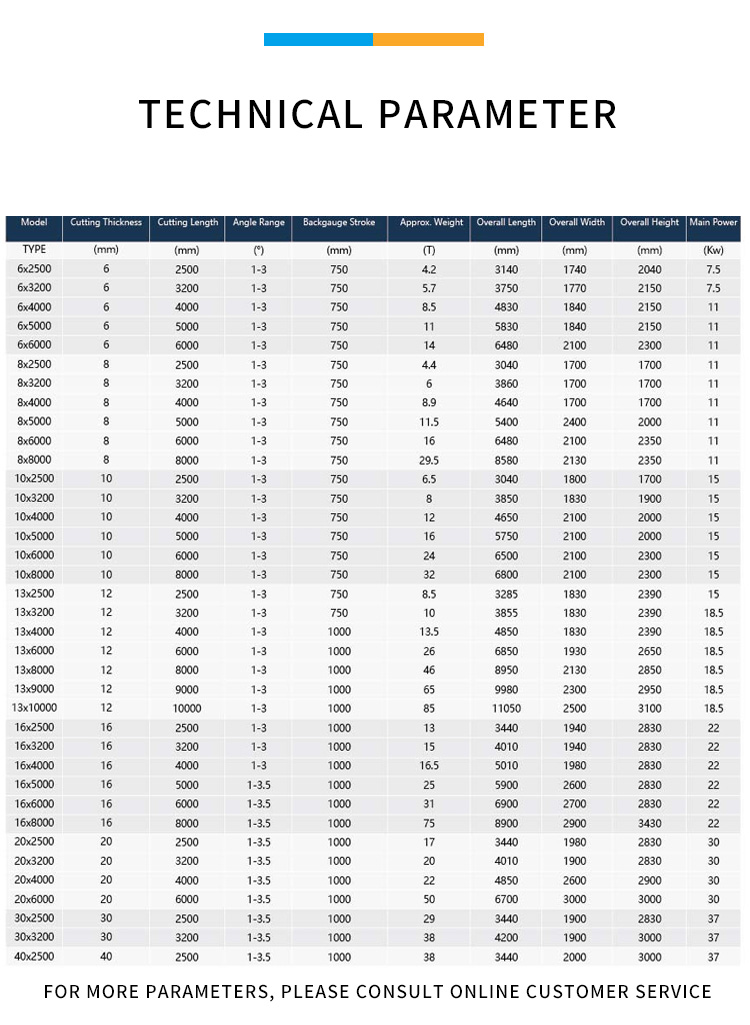

Hydraulické výkyvné nosníkové nožnice	hrúbka strihu	dĺžka strihu	rezací anjel	pevnosť materiálu	rozsah nastavenia zátky	časy úderov	hlavná sila
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

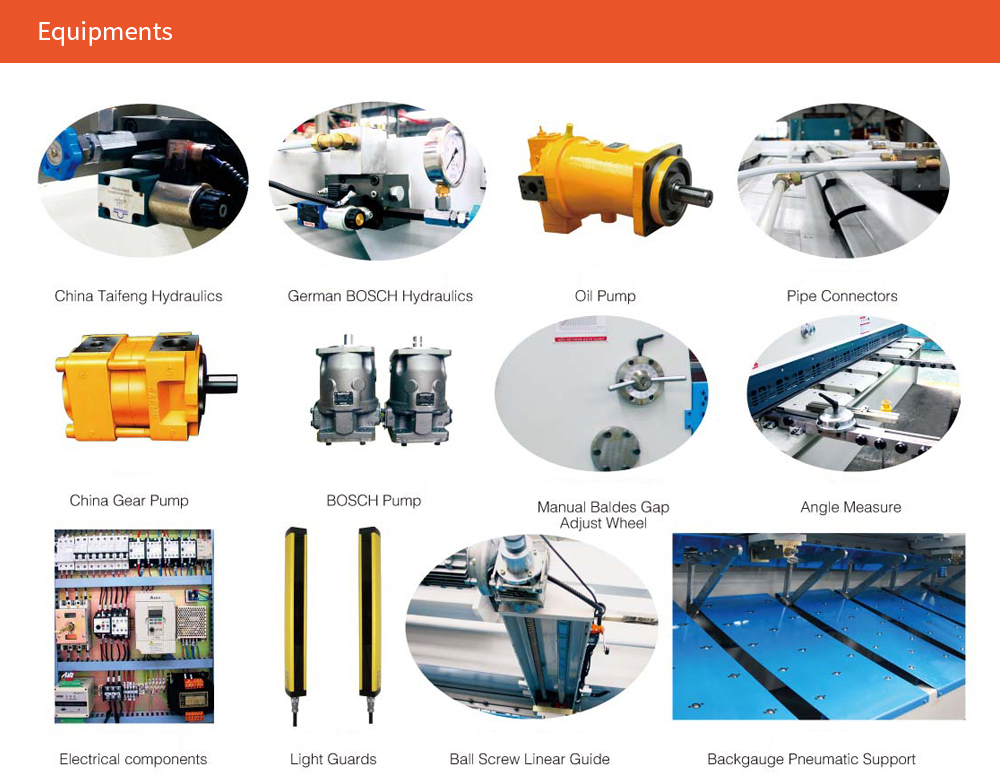

Hlavná konfigurácia
Hlavný motor	Siemens, Nemecko
Elektrika	Schneider, Francúzsko
Hydraulický ventil	Rexroth, Nemecko
Olejova pumpa	Sunny, USA

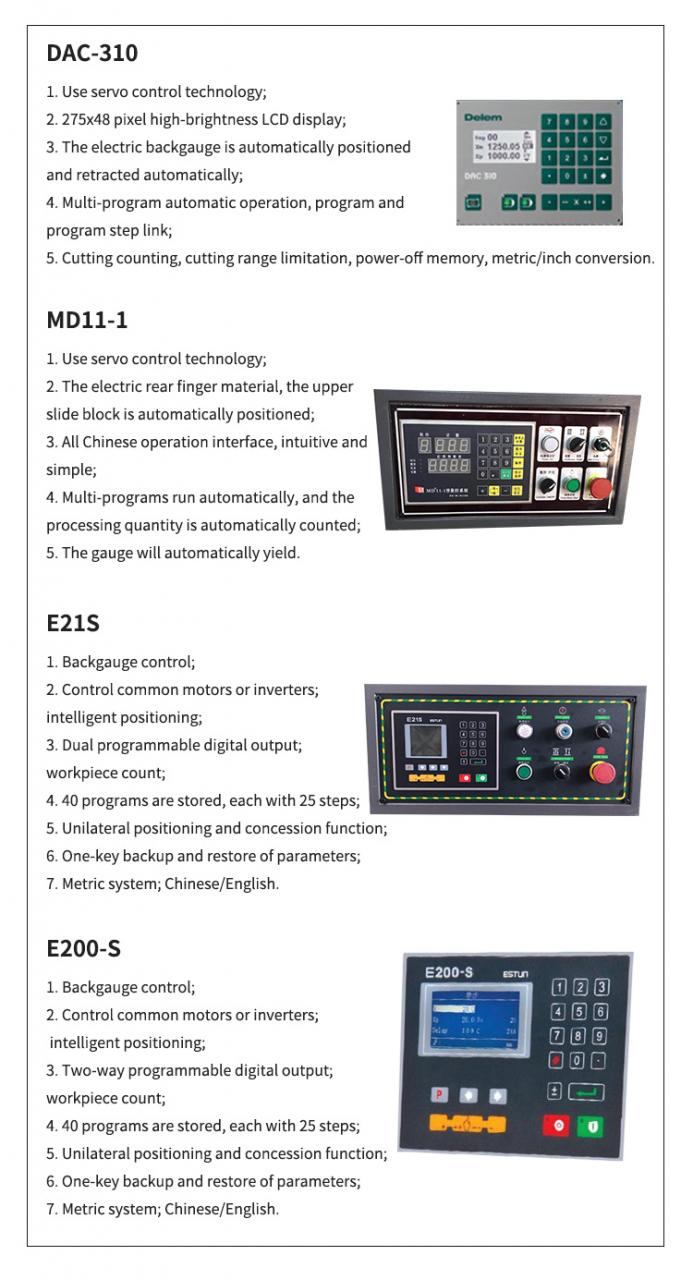

Ovládač	E21s ESTUN, MD11
Nožný spínač	Karcon, Južná Kórea

Podrobnosti

Max. Šírka rezu (mm): 4000
Max. Hrúbka rezu (mm): 16 mm
Automatická hladina: Poloautomatická
Uhol strihu: 1,5
Dĺžka čepele (mm): 4000 mm
Zdvih zadného dorazu (mm): 20 - 600 mm
Hĺbka hrdla (mm): 100 mm
Stav: Nové
Výkon (kW): 11 kW
Hmotnosť (KG): 4000 KG
Miesto pôvodu: Čína
Napätie: 110v/220v/380v/440v prispôsobené, 110v/220v/380v voliteľné
Rozmer (D*Š*V): 2800*1600*1800mm
Rok: 2021
Záruka: 2 roky
Kľúčové predajné body: Konkurenčná cena
Použiteľné odvetvia: hotely, odevné obchody, predajne stavebných materiálov, opravovne strojov, výrobný závod, továreň na potraviny a nápoje, farmy, reštaurácie, domáce použitie, maloobchod, predajne potravín, tlačiarne, stavebné práce, energetika a baníctvo, predajne potravín a nápojov , Iné, Reklamná spoločnosť
Umiestnenie showroomu: Žiadne
Typ marketingu: Nový produkt 2021
Správa o skúške strojového zariadenia: poskytnutá
Video výstupná kontrola: Za predpokladu
Záruka na základné komponenty: 2 roky
Hlavné komponenty: ložisko, motor, čerpadlo, ozubené koleso, PLC, tlaková nádoba, iné, motor, prevodovka
Názov produktu: Hydraulický CNC strihací stroj
CNC riadiaci systém: E21/MD11
Použitie: Rezanie nerezového plechu
Typ stroja: 3200 mm strihací stroj na plech
Surovina: Hydraulický strihací stroj Q235A
Kľúčové slovo: Hydraulické nožnice
Použitie: Rezanie plechu
Typ: Stroj na rezanie oceľových plechov MS
Hlavný motor: 5,5 kW
