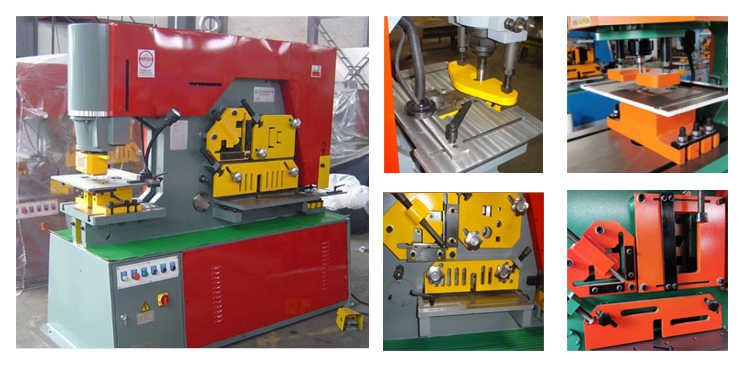

Q35y Hydraulický železiarsky kombinovaná vŕtačka Dierovací a strihací stroj

Hydraulický pohon, je v súčasnej dobe co-dierovací stroj najnovšie produkty, plechovky plech, štvorcová oceľ, kruhová oceľ, uhlová oceľ, kanálová oceľ, l-nosník na rezanie, dierovanie a podávacie zariadenie s nožnicovým blokom.

Vlastnosti

1. Dvojvalcový hydraulický raziaci a strihací stroj

2. Veľký dierovací stôl s viacúčelovou podperou

3. Zadná vrúbkovacia stanica, Nízkovýkonné posúvanie a nastaviteľný zdvih na dierovacej stanici

4. Dierovanie K dispozícii je celý rad univerzálnych razidiel a lisovníc.

5. Strihanie Nožnice na kruhové a štvorcové tyče majú viacero otvorov pre rôzne veľkosti.

6. Vrúbkovanie Jedinečný dizajn umožňuje rezanie uhlových a plochých tyčí. Ochranný kryt s elektrickým blokovaním a tri zarážky merania pre presné polohovanie.

Aplikácia

Multifunkčný kombinovaný hydraulický dierovací a strihací stroj je vhodný pre závody na spracovanie oceľových tyčí, tunely, mosty a iné projekty diaľnic a vysokorýchlostných železníc. Je vhodný na spracovanie oceľových plechov, uholníkov, kanálových ocelí, I-nosníkov, kruhových ocelí a štvorcových ocelí. Tento stroj má viacero funkcií, vysokú účinnosť, úsporu práce a investície do vybavenia. Je to nepostrádateľný nástroj na spracovanie ocele.

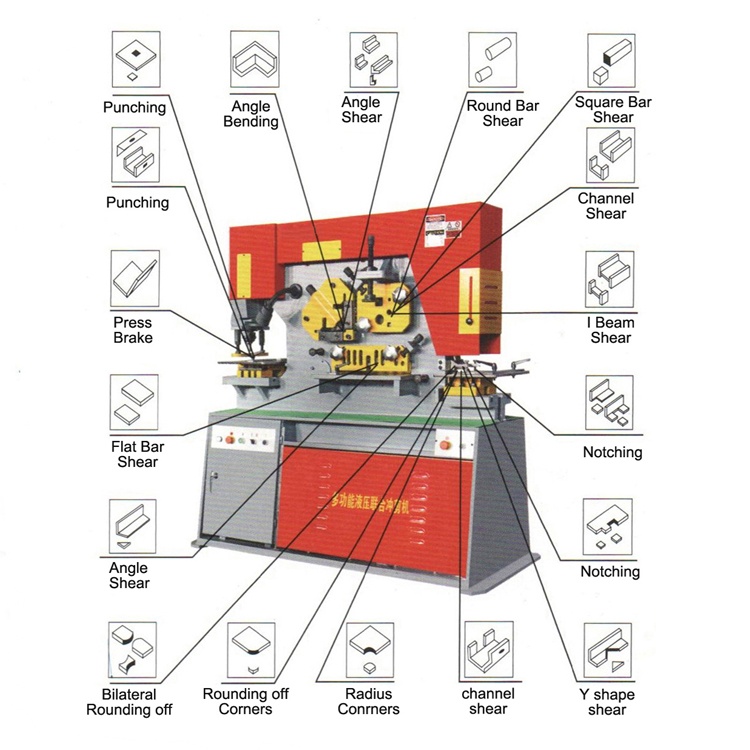

Hlavné funkcie

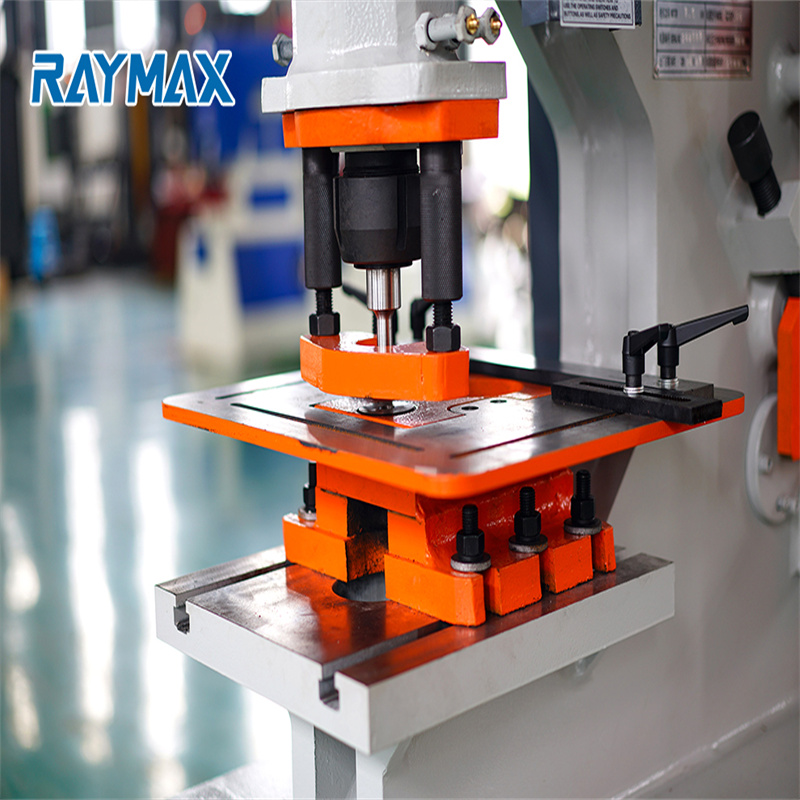

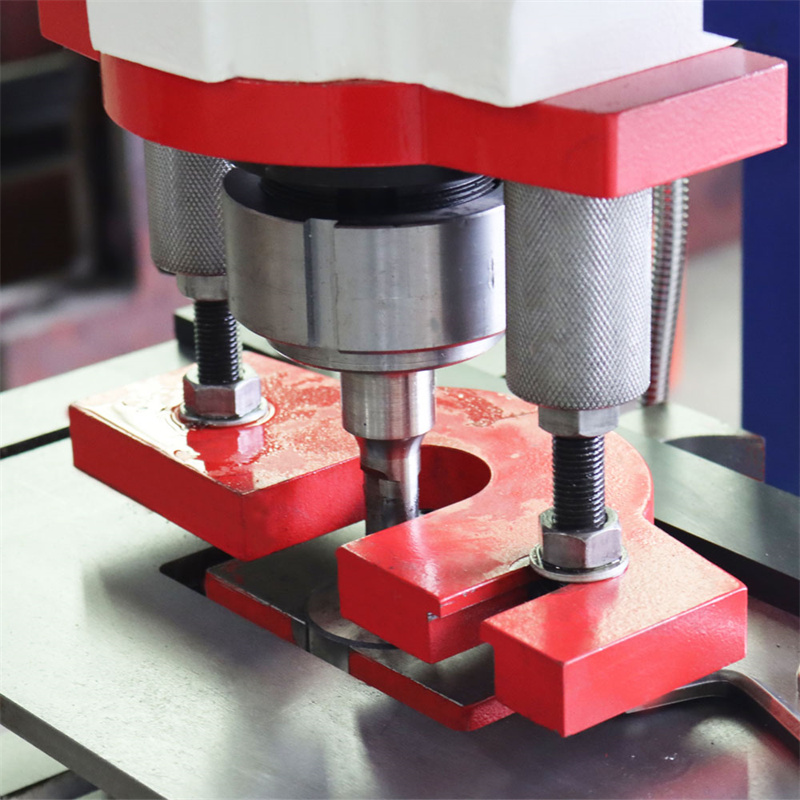

Dierovanie:

K dispozícii je celý rad univerzálnych razidiel a lisovníc.Jedinečný štýl umožňuje dierovanie do železa vo veľkých uhloch a dierovanie s veľkými kanálmi.Veľké priehľadné okienko na odstraňovači odklopný dizajn pre ľahkú obsluhu.Veľký dvojdielny merací stôl s pravítkami a dorazom ako štandardné príslušenstvo.Rýchle výmena spojovacej matice a objímky pre rýchlu výmenu výmeny.

Strihanie:

Nožnice na kruhové a štvorcové tyče majú viacero otvorov pre rôzne veľkosti. Nastaviteľné pridržiavacie zariadenie na okrúhle / štvorcové tyče, rezanie kanálov / lúčov. Veľká silná ochrana pre maximálnu bezpečnosť. Uhlové nožnice majú schopnosť rezať uhol pod uhlom 45° na vrchnej aj spodnej nohe. To dáva operátorovi možnosť vytvoriť roh rámu obrazu pre dokonalé zvary. Čepeľ v tvare diamantu pre kvalitné rezy s minimálnou stratou materiálu a deformáciou. Ľahko nastaviteľné pridržiavacie zariadenie pre presné rezanie platní. Veľké 15″ hranaté rameno s vykladanou stupnicou. Špeciálna čepeľ proti skresleniu pre kvalitné rezanie. Spodná čepeľ má štyri použiteľné hrany. Skrutka umožňuje nastavenie medzery bez potreby podložky.

Vrúbkovanie:

Jedinečný dizajn umožňuje rezanie uhlových a plochých tyčí. Ochranný kryt s elektrickým blokovaním a tri zarážky pre presné polohovanie. Vrúbkovacia časť tohto hydraulického železiarskeho stroja je ideálna na vysekávanie kovovej platne, uholníka a oveľa viac. Vrúbkovacia stanica má tiež nadrozmerný stôl so zarážkami materiálu. Táto časť stroja môže byť tiež vybavená voliteľným V zárezom.

Ohýbanie:

Dosku tiež ohnite pod 500 mm. Všetky komponenty stroja majú najvyššiu kvalitu z hľadiska ich bezpečnosti, funkcie. Stroj na strihanie a dierovanie železa Q35Y CE Schválený hydraulický pracovník na výrobu železa Q35Y

Parametre produktu

ŠPECIFIKÁCIE PRE hydraulického železiarskeho robotníka
Model	Dierovací tlak (T)	Max. hrúbka rezu ocele	Veľkosť dráhy (T*W) (mm)	Hĺbka hrdla (mm)	max. výkon motora (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Používame známu značku pre hydraulické železiarske kombinované konfigurácie dierovacích a strihacích strojov, hladký rezný efekt, dobrú kvalitu a vysoký výkon.

Nie	Položka	Množstvo	Značka
1	Motor	1 sada	Siemens Čína
2	Ventil	1 sada	Yuken Japonsko
3	Pumpa	1 sada	Atos Taliansko
4	Hlavné elektrické časti	1 sada	Siemens Čína
5	Hydraulický systém	1 sada	Rexroth Nemecko
6	Olejové tesnenia	1 sada	NOK Japonsko
7	Svorkovnica elektroinštalácie	1 sada	Weidmuller Nemecko
8	Časovač relé	1 sada	Omron Japonsko

FAQ

1. Prijíma vaša spoločnosť prispôsobenú ponuku, máme špeciálnu potrebu.

RAYMAX je spoločnosť, ktorá sa zameriava na výskum a výrobu modulárnych cnc strojov. Máme veľmi bohaté skúsenosti a silné možnosti výskumu a vývoja obrábacích strojov. Sme veľmi ochotní ponúknuť vám prispôsobené vysoko efektívne vybavenie, pokiaľ máte určité potreby.

2. Aký certifikát získa stroj vo vašej spoločnosti?

Prešli sme schválením systému kvality ISO9001 a certifikáciou CE.

3. Máte cenník pre voliteľnú konfiguráciu?

Máme rôzne konfigurácie a toľko rôznych špecifikácií, takže vám nemôžeme ponúknuť cenník. Ak máte záujem o konkrétnu konfiguráciu, kontaktujte nášho obchodného technika.

4. Akceptuje vaša spoločnosť cenu CIF?

Cena CIF zahŕňa náklady na dopravu cnc stroja, ktoré je potrebné uviesť podľa rôznych cieľových prístavov a rôzne v rôznych mesiacoch. V prípade takejto potreby nás prosím kontaktujte. Cena CIF zahŕňa aj námornú prémiu, ktorá je 2‰ z 1,1*celkovej sumy.

5. Ak váš inžinier príde do našej krajiny opraviť stroj a urobiť nejaké školenie, koľko to bude stáť?

Náklady zahŕňajú najmä náklady na spiatočné letenky, stravu a ubytovanie, ako aj poplatok v isa. Náklady na zamestnancov sú
100 USD/deň/osoba, normálne je to práca pre dvoch ľudí. Ale to bude závisieť od veľkého vybavenia alebo inštalácie a odladenia celej linky.

6. Aká je záruka?

Záruka je 12 mesiacov, ktorá začína plynúť odo dňa, keď stroj dorazil do prístavu dovozcu.

7. Aké sú vaše spôsoby dopravy?

Pre väčšinu krajín budeme náš stroj prepravovať po mori, v prípade vnútrozemských krajín môžeme využiť železničnú alebo diaľničnú dopravu. Exportovaný cnc stroj je celý zabalený v drevenom obale, ktorý je možné upevniť do 40 HQ.

8. Ak je stroj mimo záruky, ako účtovať náklady na príslušenstvo?

Za stroj mimo záruky, ktorý potrebuje náhradné diely, budeme účtovať podľa cenovej ponuky dielov. Ak máte nejaké otázky, pošlite nám e-mail na konzultáciu.

9. Čo by som urobil pre poruchu stroja?

Ak poruchu stroja a používatelia ju nedokážu vyriešiť, pošlite nám e-mail na konzultáciu. Naše servisné oddelenie odpovie do 24 hodín.

10. Ako definovať záruku na stroj? Kedy ste začali merať čas?

Záruku identifikujeme na základe výrobného čísla. Záručné načasovanie sa počíta po uvedení zariadenia do prevádzky a prevzatí. Ak máte nejaké otázky, pošlite nám e-mail na konzultáciu.

11. Ako dlho je záručná doba obrábacieho stroja?

Náš záväzok voči klientskym strojom je jednoročná záruka. Za nákup používateľa, ktorý je registrovaný ako člen na tejto webovej stránke, s výrobným číslom stroja, môžete využiť predĺženú záruku na 3 mesiace. Podrobnosti nájdete v členskej službe.

12. Má RAYMAX návod na údržbu a návod na obsluhu?

Každý cnc stroj opúšťajúci továreň bude spolu so súvisiacimi sériami alebo modelmi obsahovať anglické pokyny vrátane návodu na údržbu a návodu na obsluhu. Priložená dokumentácia môže tiež obsahovať pokyny pre cnc radič, pokyny pre diely, ktoré ste si kúpili (ako otočný stôl, chladič oleja)

Podrobnosti

• CNC alebo nie: normálne
• Stav: Nové
• Nominálna sila (kN): 650
• Zdroj energie: Hydraulický
• Rok: 2021
• Napätie: 380V/220V Voliteľné
• Rozmer (D*Š*V): 1860x800x1900mm
• Výkon motora (kW): 4
• Hmotnosť (T): 3
• Kľúčové predajné body: Konkurenčná cena
• Záruka: 1 rok
• Umiestnenie showroomu: Rumunsko, Egypt, Keňa, Maroko, Rusko, Thajsko, Spojené kráľovstvo, Srí Lanka
• Použiteľné odvetvia: farmy, výrobný závod, stavebné práce, reklamná spoločnosť, opravovne strojov, predajne stavebných materiálov
• Poskytovaný popredajný servis: Inžinieri k dispozícii na servis strojov v zahraničí
• Názov: Q35Y-16 hydraulické železiarske stroje a nožnice na dierovanie ocele
• Pohon: Hydraulický pohon
• Použitie: Dierovanie plechu Rezanie Ohýbanie
• Typ: Co dierovanie
• Materiál spracovania: Oceľ
• Použitie: Štvorcový oceľový I-nosník
• Použitie FOR: Okrúhla oceľ anjel oceľový kanál oceľ
• Použitie IN: Dierovanie
• Použitie na: vysekávacom a podávacom zariadení
