Hydraulický stroj na rezanie kovov na dierovanie Orezávanie Rezanie vrúbkov

Popis produktu

Naši oceliari prinesú do vašej spoločnosti optimálnu kvalitu a produktivitu za rozumnú cenu. Tento univerzálny stroj, ktorý vám umožňuje dierovanie, orezávanie, vrúbkovanie, rezanie a mnoho ďalších funkcií závisí od konfigurácie vášho nástroja. Tento stroj je vybavený dvoma samostatnými stanicami, ktoré sú schopné pracovať nezávisle. Veľmi presne opracované mechanické diely a vybrané hlavné hydraulické a elektrické komponenty zaručovali dlhú bezúdržbovú funkciu a stabilnú prevádzku za akýchkoľvek podmienok.

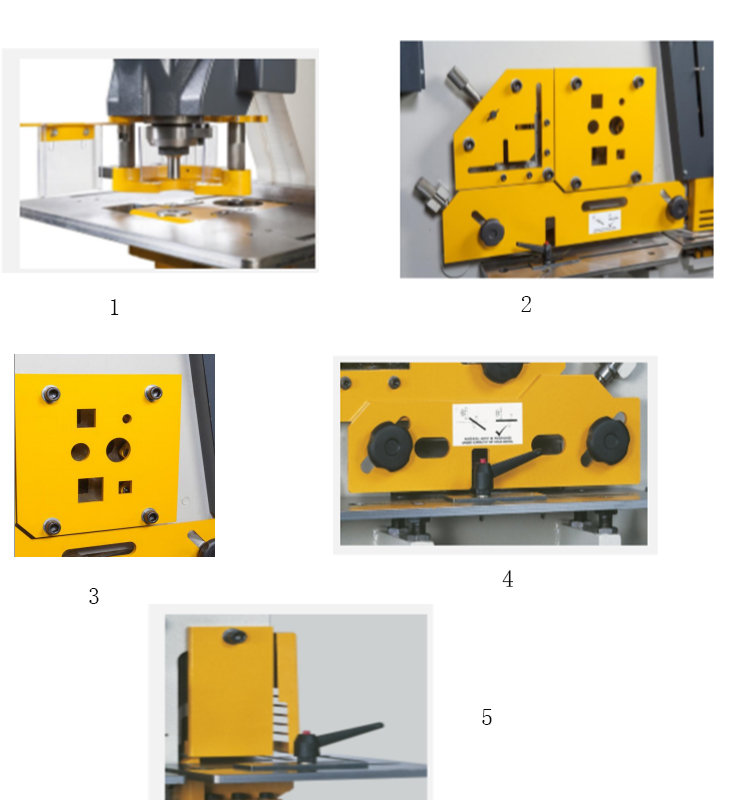

Podrobné obrázky

1. Puncovacia stanica

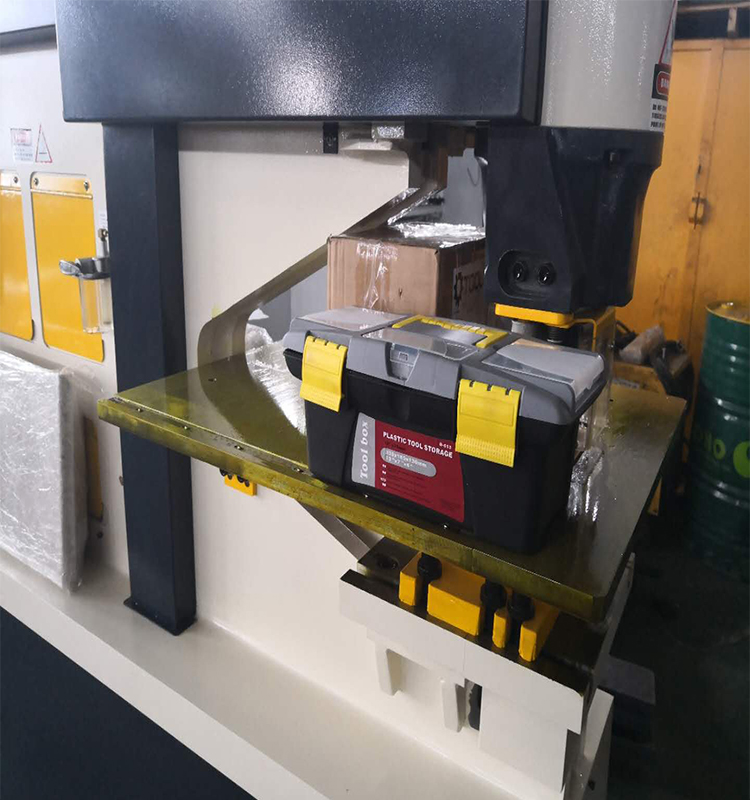

Veľká plocha dierovacieho lôžka má odnímateľný predný blok a je navrhnutá tak, aby poskytovala veľmi širokú škálu dierovacích aplikácií. Štandardnou výbavou je dierovací stôl s pravidlami a návodmi na opakovanie práce.

2. Uhlová stanica

Táto stanica poskytuje veľkokapacitné uhlové rezanie pri 90° a 45°. Uhly medzi 45° a 90° je možné dosiahnuť najskôr odrezaním pod uhlom 90° a následným orezaním príruby na požadovaný uhol v strihacej stanici

3. Stanica rezania sekcií

Stroje sú štandardne vybavené nožmi na rezanie kruhových a štvorcových tyčí. S dodatočným vybavením sú stroje schopné rezať v tomto otvore kanál, nosník, T-profil a mnoho ďalších špeciálnych profilov.

4. Strihanie

Strihacia jednotka je vybavená jednoduchým robustným držiakom, ktorý je nastaviteľný na akúkoľvek hrúbku materiálu v rámci reznej kapacity stroja. Stôl na podávanie nožníc s nastaviteľnými vodidlami je vybavený tak, aby umožňoval presné podávanie materiálov. Vodidlo je možné nastaviť tak, aby umožňovalo pokosové rezanie až do 45° pre ploché tyče alebo orezávanie uhlov flárov.

5. Stanica vrúbkovania

Vrúbkovacia stanica je štandardne vybavená pravouhlým zárezovým stolom s nastaviteľnými zadnými dorazmi, umožňujúcimi opakované polohovanie.

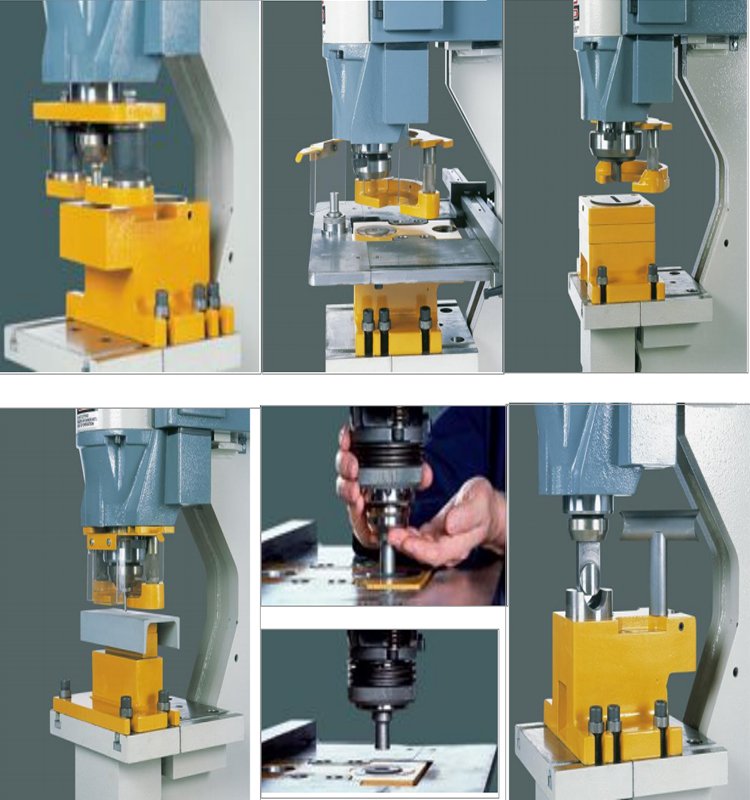

Aplikácie

Aplikácie dierovacej stanice (voliteľné vybavenie) Zostava stierača s minimálnou deformáciou, Zostava stierača s minimálnou deformáciou, aby sa dosiahla minimálna deformácia pri dierovaní tesne rozstupových otvorov v rovnej tyči.

Rýchla výmena nástroja

Rýchla výmena dierovača. Na zaistenie stačí otočiť držiak dierovača o 90°. Nadstavec s veľkým otvorom, Nadstavec s veľkým otvorom/štrbinou pre priemery od 38 do 110 mm. Dostupné aj pre priemery do 160 alebo 225 mm.

Podpera kanála/nosníka

Špeciálne navrhnutá podpera stojiny na dierovanie do stojiny kanála alebo nosníka. Podložky pre špeciálne profily dostupné na požiadanie.

„Super rýchla“ výmena nástroja

Pružinové a guľôčkové ložiská zaisťujú/odomykajú náradie v polohe otočením ruky o 90°. Nevyžadujú sa žiadne kľúče ani kľúče.

Jednotka so zárezom pre rúrky

Pre 90-stupňové spojenie s rúrkami. Dostupné pre vonkajší priemer do 165 mm.

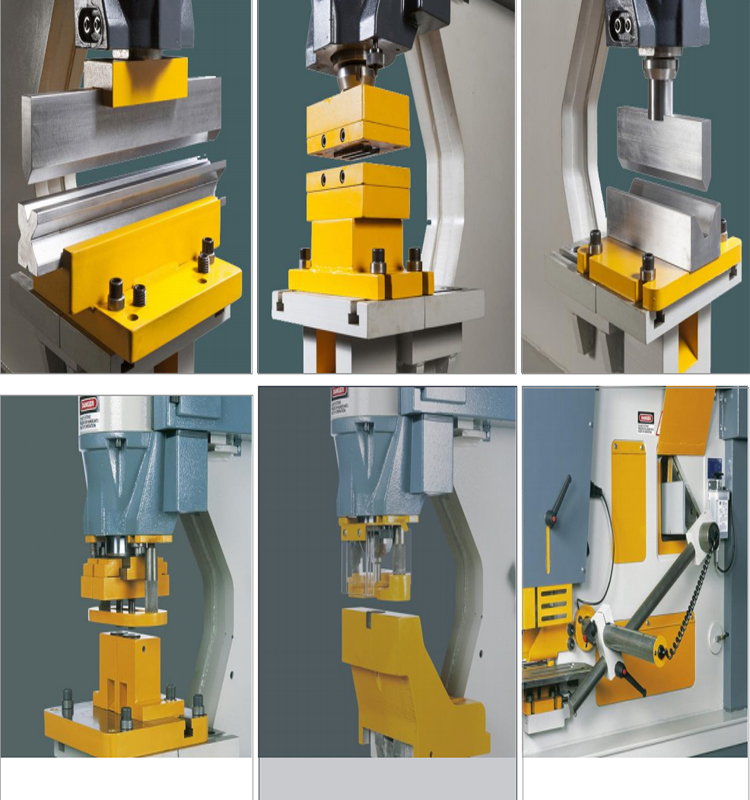

Jednotka na ohýbanie plechu

Jednotka na ohýbanie plechu s blokom v tvare V (s 10, 20, 24 a 40 mm širokými V otvormi, všetky 85°).

Louvre dierovacia jednotka

Špeciálna dierovacia jednotka pre dierovacie ventilačné aplikácie.

Jednotka na ohýbanie tyčí

Na ohýbanie materiálu do max. Hrúbka 22 mm. S blokom v tvare V, 76 mm s V pri 85°

Jednotka s dvoma otvormi

Jednotka s premenlivým rozstupom dvoch otvorov. Dieruje 2 otvory do priemeru 29 mm.

Podšívka labutieho krku

Na dierovanie rebier a prírub do priemeru 32 mm. v 300 mm max. kanál a 'I'beam.

Dotknite sa a odrežte dĺžkovú zarážku

(voliteľne) Regulovaný dĺžkový doraz Touch & Cut (jeden meter) možno použiť na uhlové rezanie, rezanie sekcií a strihacie stanice. Dostupné dĺžky 2 alebo 3 metre.

Technické vlastnosti

Model	MULTY 70	MULTY 95	MULTY 125
MENOVITÁ KAPACITA	70T	95T	125T
DIEROVANIE
Maximálna kapacita	26*20	27*25	35*25
Priemer * Hrúbka	57*9	57*12	67*16
Cestovanie	55	80	80
Štandardná hĺbka hrdla	305	355	355
Hlboké hrdlo (voliteľné)	625	625	625
Štandardný maximálny úder	57	57	57
Voliteľný maximálny úder	160	160	225
Maximálna veľkosť lúča	305	305	305
STRIHANIE
Hrúbka dosky	300*20	380*20	380*25
Maximálna šírka listu	375*15	480*15	600*15
45' uhlový strih, maximálne 45'	100*15	120*15	120*15
90' rez	130*13	150*15	150*18
45' Strih	70*10	80*10	80*10
REZANIE SEKCIE
Okrúhla tyč/štvorcová oceľ	45	50	55
Kanál / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
VRÁŽKOVANIE
Hrúbka dosky	12	13	13
Šírka - obdĺžnik	45	52	60
Hlboký-obdĺžnikový	90	100	100
Hlboký tvar V	60	70	80
Orezávanie	100*10	100*13	100*13
ROHOVÝ ZÁBER*
Prekročenie maximálnej kapacity	250*6	250*6	250*6
ZÁKROK NA RÚRKU*
Maximálny priemer potrubia	83	108	108
OHÝBANIE*
Ploché ohýbanie ocele	250*13	250*20	250*22
Ohýbanie plechu	500*3	500*3	700*3
DIEROVANIE NA STANICE VRÁŽKOVANIE
Hlboko v krku	125	125	125
Maximálna kapacita	38*8	38*10	38*12
TECHNICKÉ DÁTA
Výkon motora KW	7.5	7.5	7.5
Čistá hmotnosť stroja Kg	1620/1990	2430/2880	3100/3620
Rozmery stroja (D*Š*V)cm	164*71*180	190*79*191	200*80*203

Podrobnosti

• Číslo modelu: Multi 70
• CNC alebo nie: CNC
• Stav: Nové
• Menovitá sila (kN): 700 kN
• Zdroj energie: Hydraulický
• Napätie: 380V/220V Voliteľné
• Rozmery (D*Š*V): 1640*710*1800
• Výkon motora (kW): 7,5
• Hmotnosť (T): 1,62199
• Hlavné prednosti: Multifunkčné
• Záruka: 1 rok
• Umiestnenie showroomu: Žiadne
• Použiteľné odvetvia: Obchody so stavebnými materiálmi, farmy, tlačiarne, stavebné práce, energetika a baníctvo, obchody s potravinami a nápojmi, reklamná spoločnosť
• Typ stroja: Hydraulický železiar
• Poskytovaný popredajný servis: Online podpora, Video technická podpora, terénna údržba a oprava
• Pozáručný servis: Video technická podpora, online podpora, terénna údržba a oprava
• Miesto miestneho servisu: Žiadne
• Slide Zdvih (mm): 55/80
• Certifikácia: CE
• Tlaková kapacita: 70T
• Funkcia: Dierovacie otvory, Rezanie profilovej ocele, Drážkovanie, Uhlové vrúbkovanie, Ohýbanie
• Udieranie na stanici Notch Deep Throat: 125
• Maximálna kapacita: 70T
• Priemer * Hrúbka: 57 * 9
• Cestovanie: 55
• Štandardný maximálny úder: 57
• Voliteľný maximálny úder: 160
• Maximálna veľkosť lúča: 305
• Farba: žltá / na želanie
