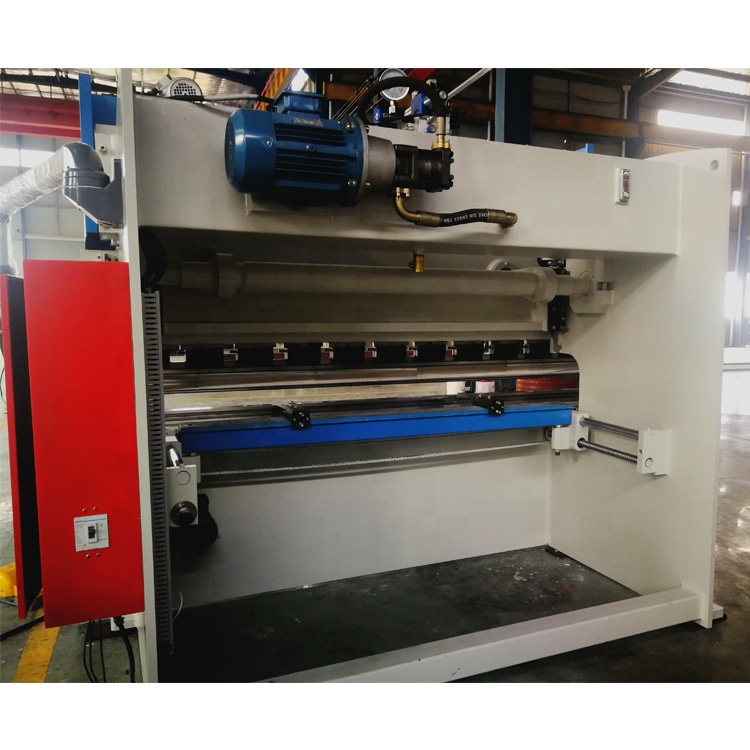

Hydraulický ohraňovací lis 3 metre 160 ton vysokokvalitný CNC ohýbačka Wc67y

Popis produktu

Hydraulická ohraňovacia cnc ohýbačka s presným zadným dorazom, servomotorom, bezpečnostnou ochranou, rýchloupínačom, guľôčkovou skrutkou a lineárnym vedením. Všetko z Nemecka, USA, Holandska, Talianska Značkové diely. Hrúbku a dĺžku ohybu je možné vyrobiť na mieru.

Vysoko presný zadný doraz

Rezateľná grafika

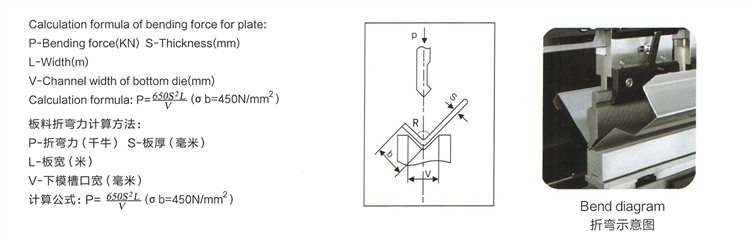

Metóda výpočtu ohybovej sily plechu

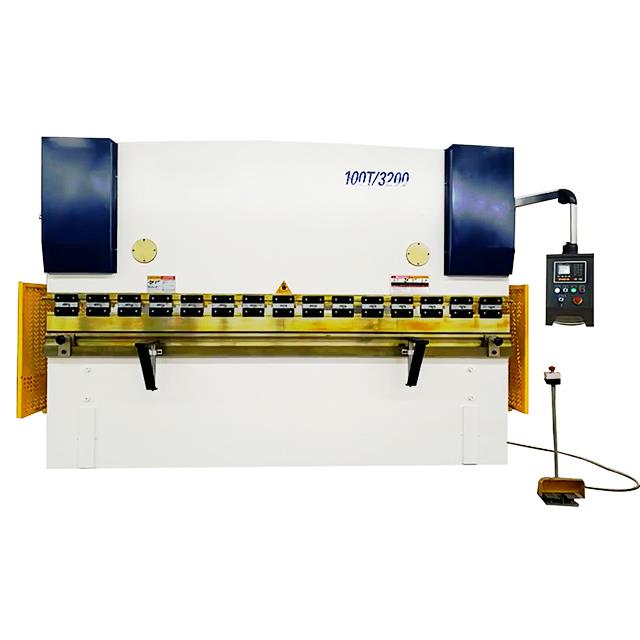

WC67Y/K ohraňovací lis

• Ovládanie servomotora
• Uložte si až 100 programov
• Až 25 ohybov na program
• Knižnica nástrojov a program nástrojov
• Automatický program ohýbania uhla
• Vyššia rýchlosť barana a backgahge
• Vyššia presnosť ohýbania a polohovania

Vlastnosti WC67Y/K

• Celá konštrukcia zváraného stroja dosahuje vysokú tuhosť; stroj je navrhnutý softvérom ANSYS, ktorý dokáže zabezpečiť spoľahlivosť a presnosť ohraňovacieho lisu.
• Motory pre zadný doraz sú riadené invertorom, ktorý môže dosiahnuť vysokú presnosť polohovania zadného dorazu a barana zmenou frekvencie a napätia motora.

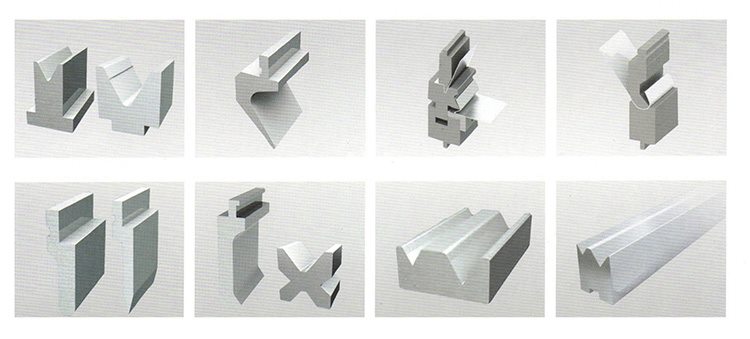

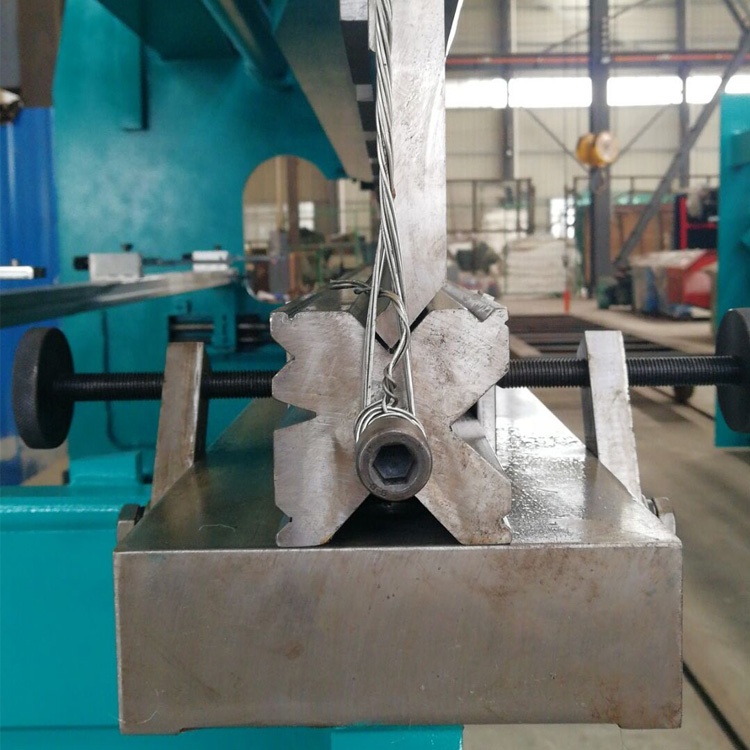

• Rôzne raznice a matrice sú voliteľné podľa požiadaviek zákazníka, ako napríklad matrica Multi-V, matrica s polomerom, matrica s husím krkom atď. Jedna sada kompletného štandardného razidla a matrice bude zahrnutá zadarmo.
• Os X (Backgahge) a os Y (zdvih barana alebo zdvih valca) je možné naprogramovať pomocou ovládača systému E21, ktorý dokáže uložiť až 40 skupín programov. Bočný a zadný kovový ochranný kryt spĺňa európsku bezpečnostnú normu.
• Hydraulické preťaženie môže byť chránené prepadovým ventilom, tlak v systéme je možné ľahko regulovať tlakovým spínačom.
• Nožný spínač s núdzovým tlačidlom dokáže stroj okamžite zastaviť, keď dôjde k nehode.

Typ	Nominálny tlak	Dĺžka pracovného stola	Rozstup stĺpcov	Hĺbka hrdla	Slide Stroke	Maximálne otvorené	Výkon motora	Rozmery
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100 × 1800 × 2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

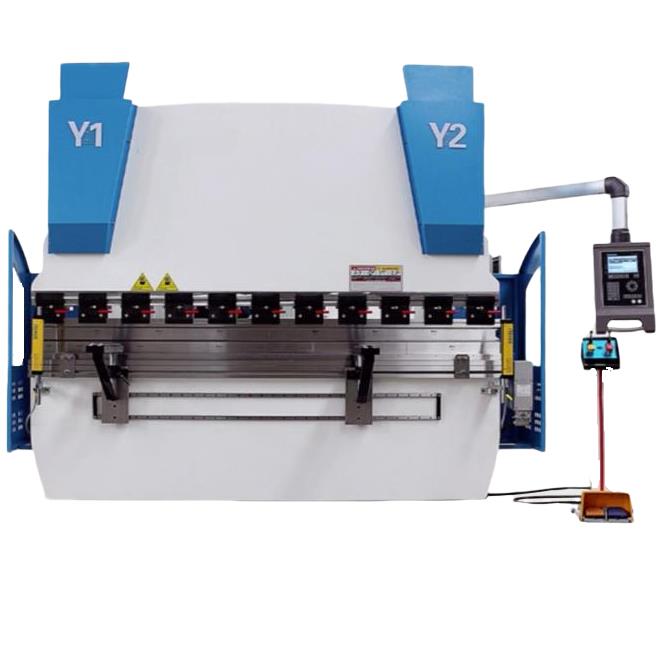

Ohraňovací lis WE67K

Elektrohydraulický servoohraňovací CNC ohýbačka série WE67K využíva integrálne zváranie a integrálnu štruktúru spracovania.

Hlavné komponenty tela sú analyzované softvérom ANSYS na analýzu konečných prvkov, ktorý zaisťuje spoľahlivosť a celkovú presnosť obrábacieho stroja.

Hlavný olejový valec na oboch stranách prekoná režim ovládania zdvihu tradičného stroja s mechanickou prepážkou a prijíma režim riadenia s uzavretou slučkou pozostávajúci z elektrohydraulického servoventilu dovezeného z Nemecka a mriežkového pravítka dovezeného z Nemecka.

Vlastnosti WE67YK

• Pokročilá konfigurácia, vysoká presnosť a vysoká účinnosť CNC hydraulického ohraňovacieho lisu
• Holistická štruktúra zvárania
• Elektrohydraulický servo systém, uzavretá slučka ovláda synchronizáciu posúvača
• Dvojitý korunovací mechanizmus
• Štandardná konfigurácia s 3 1 osami:
  Y1 (nahor-nadol ľavého valca)
  Y2 (nahor-nadol pravého valca)
  X (dopredu-dozadu zadnej časti)
  V (hydraulické korunovanie)

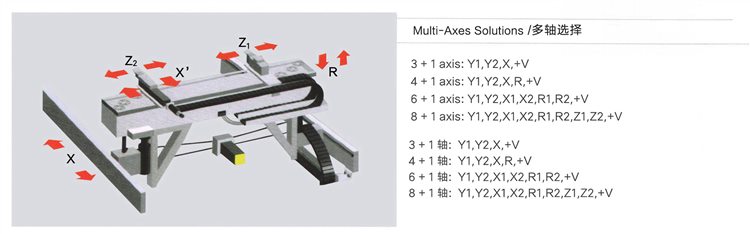

• Voliteľný systém zadných dorazov:
  4-osový zadný doraz (X. R, Z1. Z2)
  5-osový zadný doraz (XR Z1. Z2, X')
  6-osový zadný doraz (X1. X2. R1. R2, Z1. Z2)

Typ	Nominálny tlak	Dĺžka pracovného stola	Rozstup stĺpcov	Hĺbka hrdla	Slide Stroke	Maximálne otvorené	Výkon motora	Rozmery
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100 × 1800 × 2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

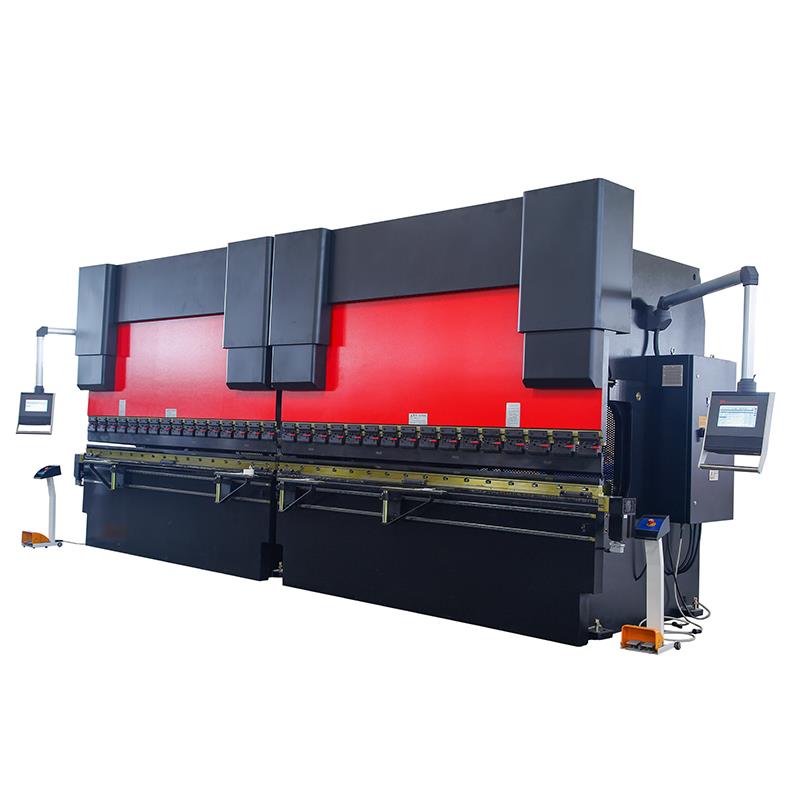

Tandemový ohraňovací lis

• Dva (WC67Y/WE67K) mainframy boli vybrané na konfiguráciu synchrónneho zariadenia s dvojitým prepojením.
• Dvojstrojová kombinovaná ohýbačka dokáže spracovať super dlhý obrobok, zvlášť vhodný pre mestskú výstavbu, diaľničný svetelný stĺp, elektrický stĺp a tak ďalej.
• Oba typy obrábacích strojov možno použiť aj samostatne na zlepšenie efektivity výroby a sú vybavené mechanizmom kompenzácie priehybu.
• Synchrónny mechanizmus využíva mechanické kvapalinové servo a mechanický blok.
• Tento stroj bol spojený dvoma súpravami ohraňovacích lisov po 400 ton.
• Tandemové riadenie dosahuje synchrónny chod. Jeden stroj bol kombinovaný pracovným stolom, pravou a ľavou nástennou doskou.
• Z dôvodu prepravy prijímame zmontovanú štruktúru. Regál má silnú tuhosť, dva valce boli nainštalované na pravej a ľavej stene dosky, hydraulický systém bol pod pôsobením elektrického systému, pohon barana spustený. Na pieste sú horné matrice, keď sa dotknú horné matrice a spodné matrice, systém zvýši tlak a formuje obrobky.
• S rôznymi matricami a pod rôznymi typmi ohýbania môže získať rôzne tvary obrobkov. Kvalita je stabilná a
  spoľahlivý.

Typ	Nominálny tlak	Dĺžka pracovného stola	Rozstup stĺpcov	Hĺbka hrdla	Slide Stroke	Maximálne otvorené
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Aký je náš hlavný produkt?

A1: Naša spoločnosť je profesionálny stroj na spracovanie plechov od RAYMAX. Sústreďte sa na štvorstĺpcový lis, lis na razenie dverí, ohýbačku, nožnicu, cnc plazmový rezací stroj, valcovací stroj, dierovací stroj, hydraulický železiar, zváracie zariadenie. Všetky tieto stroje budú riešené pre nádrž, panvu, vozík, atď.

Q2. Kedy môžem získať cenu?

A2: Cenovú ponuku zvyčajne ponúkame do 8 hodín, Pre naliehavú ponuku nás prosím kontaktujte pre špeciálnu ponuku.

Q3. Čo je Obchodná podmienka?

A3: Akceptujeme továreň zo závodu, FOB Dalian, CNF alebo CIF ako vašu požiadavku.

Q4. Ako dlho je náš výrobný čas?

A4: Závisí to od typu zariadenia.
Tovar často dodávame do 35 dní.

Q5. Aký je platobný termín?

A5: T / T pred odoslaním alebo L / C pri pohľade.

Q6. Ak počas prepravy dôjde k poškodeniu produktov, ako získate náhradu?

A6: Po prvé, mali by sme preskúmať dôvod, ktorý spôsobil škodu. Zároveň si poistenie uplatníme sami alebo pomôžeme kupujúcemu.
Po druhé, kupujúcemu pošleme náhradu. Zodpovedná osoba za vyššie uvedené škody prevezme náklady na výmenu.

Q7. Aké sú vaše podmienky balenia?

A7: Balenie: exportný balík vhodný na prepravu kontajnerov.
Drevené puzdro, železná paleta, plastová fólia atď.

Q8. Testujete všetok svoj tovar pred doručením?

A8: Áno, pred dodaním máme 100% test.

Q9: Kde sa nachádza vaša továreň?

A9: Naša továreň sa nachádza v Dalian, provincia Liaoning.

Q10: Aká je vaša záruka?

A10: Záruka: 24 mesiacov po komerčnej prevádzke alebo 18 mesiacov od dátumu odoslania, s výhradou skoršieho uplynutia platnosti.

Q11: Môžete zariadiť tridsaťstranovú kontrolu pred odoslaním?

A11: Kontrola pred odoslaním: Kontrola dodávateľa pred odoslaním je konečná; kontrola pred odoslaním treťou stranou na náklady kupujúceho.

Q12: Môžeme urobiť naše logo OEM?

A12: Áno, na produkty s vami dodaným výkresom samozrejme aplikujeme vaše logo “,

Podrobnosti

• Slider Zdvih (mm): 320 mm
• Automatická hladina: Poloautomatická
• Hĺbka hrdla (mm): 450 mm
• Typ stroja: Torsion Bar, Press Brake
• Dĺžka pracovného stola (mm): 3200
• Šírka pracovného stola (mm): 400 mm
• Rozmer: 3260*3100*3800mm
• Stav: Nové
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Obrábanie
• Hmotnosť (KG): 44000
• Výkon motora (kw): 37 kw
• Kľúčové predajné body: Automaticky
• Záruka: 1 rok
• Použiteľné odvetvia: Predajne stavebných materiálov, Opravovne strojov, Výrobný závod, Farmy, Maloobchod, Stavebné práce, Reklamná spoločnosť
• Umiestnenie showroomu: Spojené štáty americké, Brazília, Peru, Thajsko, Argentína, Čile, Kolumbia, Alžírsko
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: ložisko, motor, čerpadlo, ozubené koleso, PLC, tlaková nádoba, motor, iné, prevodovka
• Pohon: Hydraulický
• Surovina: Valcovanie plechu / taniera
• Poskytovaný popredajný servis: Inžinieri k dispozícii na servis strojov v zahraničí, bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, technická podpora videa, podpora online
• Názov: cena ohraňovacích lisov
• OVLÁDAČ: ESTUN E21s
• Ovládanie: frekvenčný menič striedavých motorov
• Hĺbka hrdla: 450 mm
• Typ: Hydraulické ohýbacie nástroje
• Použitie: Ohýbanie nerezového plechu
• Certifikácia: ce
• Pozáručný servis: Video technická podpora, Online podpora
