Laserový rezací stroj na rezanie hliníka, laserová rezačka plechu

Vlastnosti

Rezací stroj využíva medzinárodne známy značkový pokročilý laser, ktorý má vysokú elektrooptickú účinnosť, úsporu vody a úsporu energie. Zvlášť dôležité je, že môže byť dlhodobo bez údržby, ušetriť veľa prostriedkov a času na údržbu a zlepšiť efektivitu práce. Celkový hlavný rám využíva portálovú štruktúru pracovného stola.

Vysoké tlmiace lôžko má dobrú tuhosť, vysokú presnosť a stabilnú prevádzku. Konštrukcia rámu je vyrobená z vysokokvalitnej ocele voštinovým zváraním. Obrábací stroj je žíhaný, dvakrát starnutý a opracovaný na veľkorozmernej portálovej fréze.

Tieto konštrukčné a spracovateľské prostriedky zaisťujú, že obrábací stroj má vynikajúcu seizmickú odolnosť, vysokú tuhosť a stabilitu. Plne spĺňa požiadavky na stabilitu obrábacieho stroja pri vysokorýchlostnom pohybe.

Používa sa vysoko presný pohon s dvojitým bočným hrebeňom a pastorkom a lineárna vodiaca koľajnica a výkonný systém pohonu servomotora s dvojitým pohonom sa používa na efektívne zabezpečenie rýchlosti a presnosti rezania laserom. Môžete si tiež vybrať pracovný stôl typu výmeny, miera zlyhania je extrémne nízka, čas výmeny je krátky, výrazne zlepšuje efektivitu výroby.

Voliteľné modely

Séria LC Single Table

Laserový rezací stroj série LC zaberá malú plochu, vysoký výkon, ľahko sa inštaluje. Je to najhospodárnejšia a najpopulárnejšia séria. 3015LC na export je možné použiť na normálnu prepravu kontajnerov, čo vám môže ušetriť miesto a náklady.

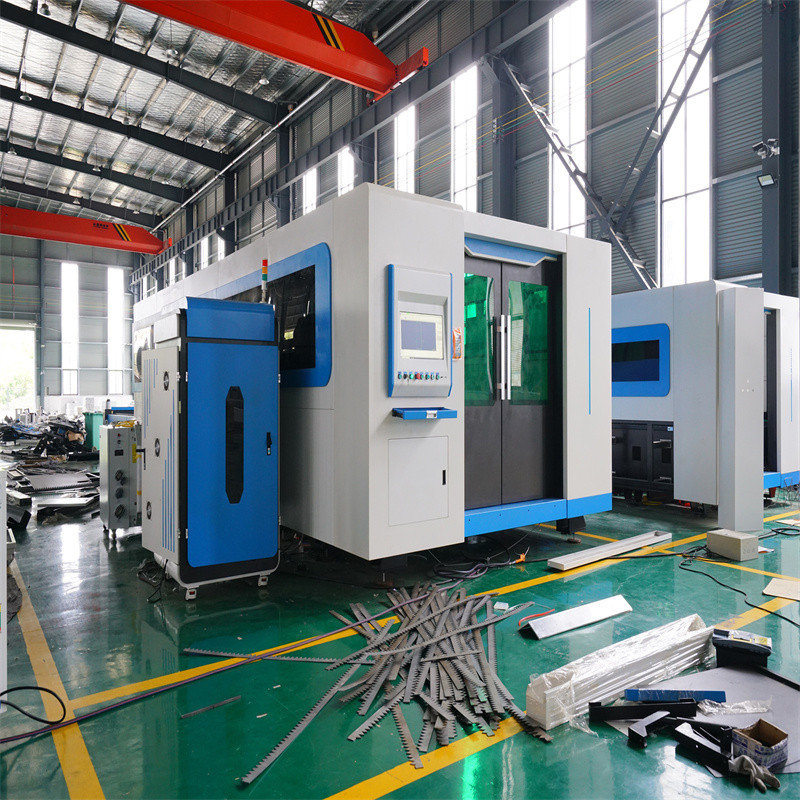

Séria výmenných stolov PC

Vysokovýkonný laserový rezací stroj série PC. Uzavretá konštrukcia a automatická výmena dvojitých stolov výrazne šetrí čas kŕmenia. Uzavreté rezanie tiež znižuje možné poškodenie ľudského tela spôsobené laserom a dymom, prevádzkou stroja počas rezania.

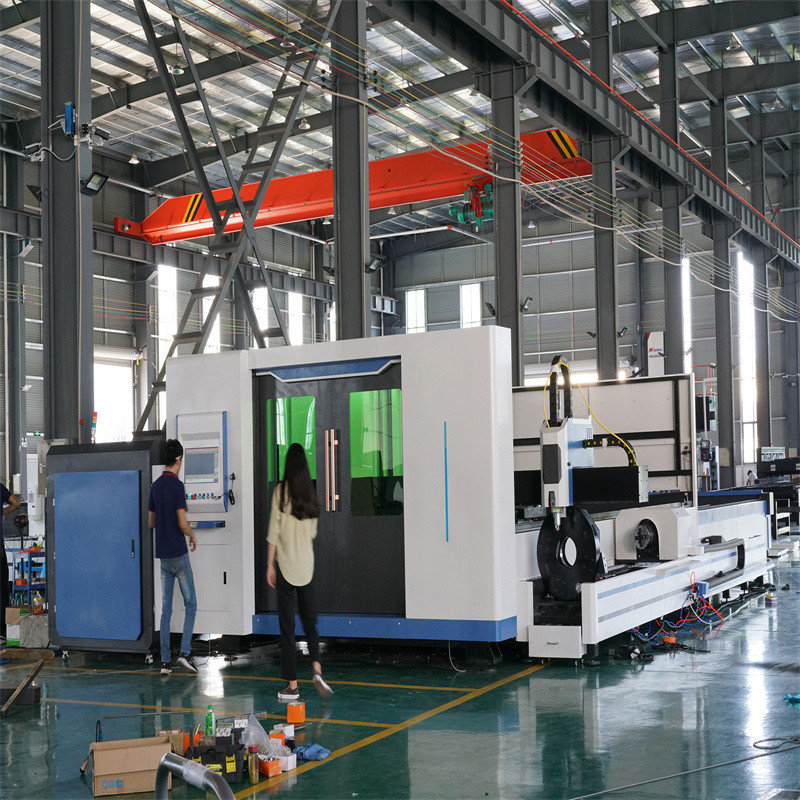

Séria PT Sheet&Pipe

Integrovaný laserový rezací stroj na plechy a rúrky série PT je vybavený pokročilým systémom rezania laserových dosiek s optickými vláknami a systémom rezania rúr. Rôzne funkcie rezania dosiek a rúr je možné voľne prepínať. Integrovaný trup, malý pôdorys, ktorý pre vás vytvára väčšiu hodnotu.

Pokročilý laserový generátor

Štandardná konfigurácia stabilného a efektívneho laserového generátora Raycus alebo MAX. Modulárny dizajn, vysoko integrovaný systém, bez údržby, vysoká spoľahlivosť. Výkon lasera je plynule nastaviteľný, s vysokou kvalitou lúča a vysokou stabilitou lasera. Je to ideálny laserový zdroj pre laserové jemné rezanie, presné zváranie a ďalšie aplikácie. V porovnaní s inými podobnými lasermi na trhu má náš laser zjavné výhody. Voliteľný laser IPG a nLIGHT.

Presne prispôsobené laserové rezacie hlavy

Všetky laserové rezacie stroje RAYMAX sú štandardne vybavené laserovými rezacími hlavami s automatickým zaostrovaním WXS alebo Raytools. Rezacie hlavy majú zabudovanú motorickú pohonnú jednotku, ktorá poháňa zaostrovaciu šošovku pomocou lineárneho mechanizmu, aby automaticky menila polohu. Zákazníci si môžu nastaviť program aby sa dosiahlo kontinuálne zaostrenie, ktoré dokončí rýchle prepichovanie a rezanie materiálu s rôznou hrúbkou. Dizajn vodou chladenej konštrukcie umožňuje laserovým hlavám pracovať stabilne a chronicky. Voliteľné laserové rezacie hlavy PRECITEC a Lasermech.

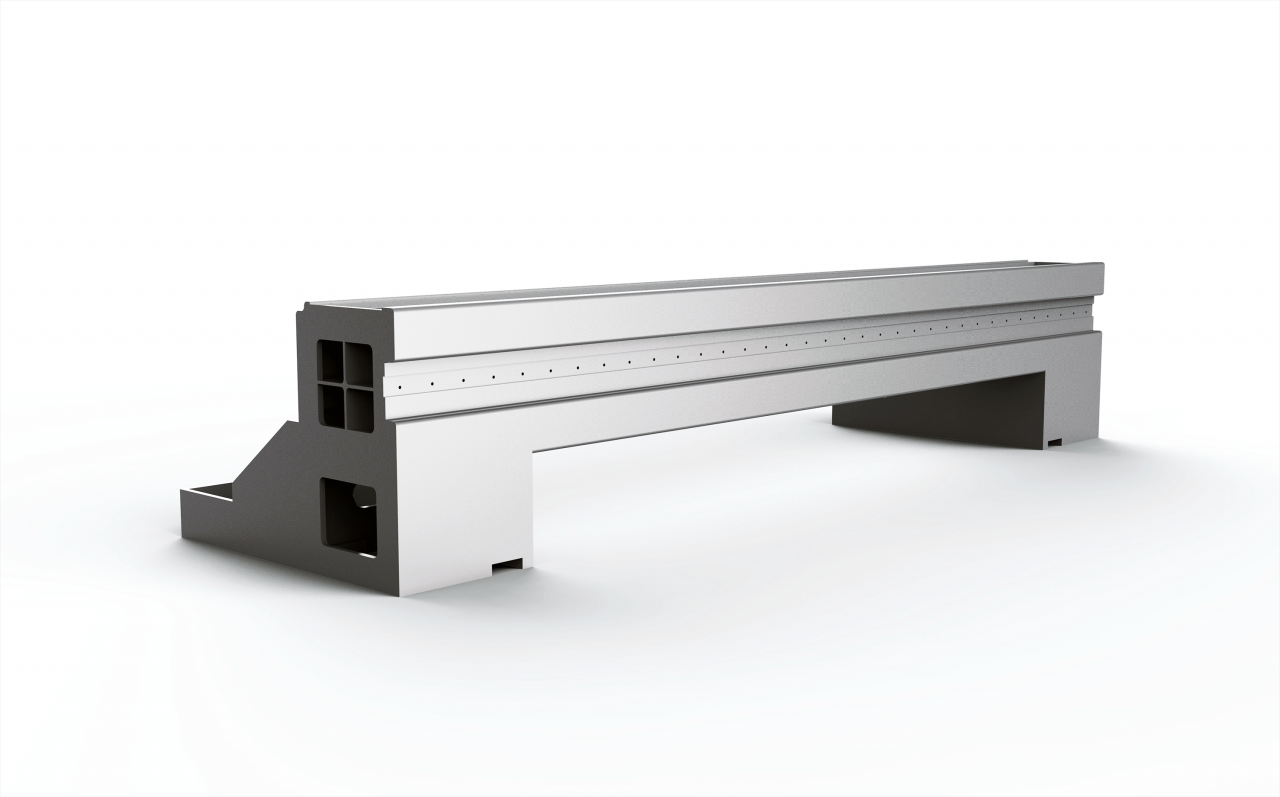

Ľahký priečny nosník

Priečny nosník je vyrobený z leteckého hliníka, ktorý je spracovaný procesom vytláčania a tepelného starnutia, vďaka čomu je celý stroj tuhý a má vynikajúcu kvalitu povrchu a dobrú húževnatosť. Nízka hmotnosť a vysoká tuhosť priečneho nosníka zaisťujú vysokorýchlostný pohyb pri laserovom spracovaní. Zároveň má perfektný dynamický výkon a spĺňa presnosť. S dlhou životnosťou môže zachovať tvar nezmenený v čo najväčšej miere, aby sa zabezpečila presnosť rezu a kvalita produktu.

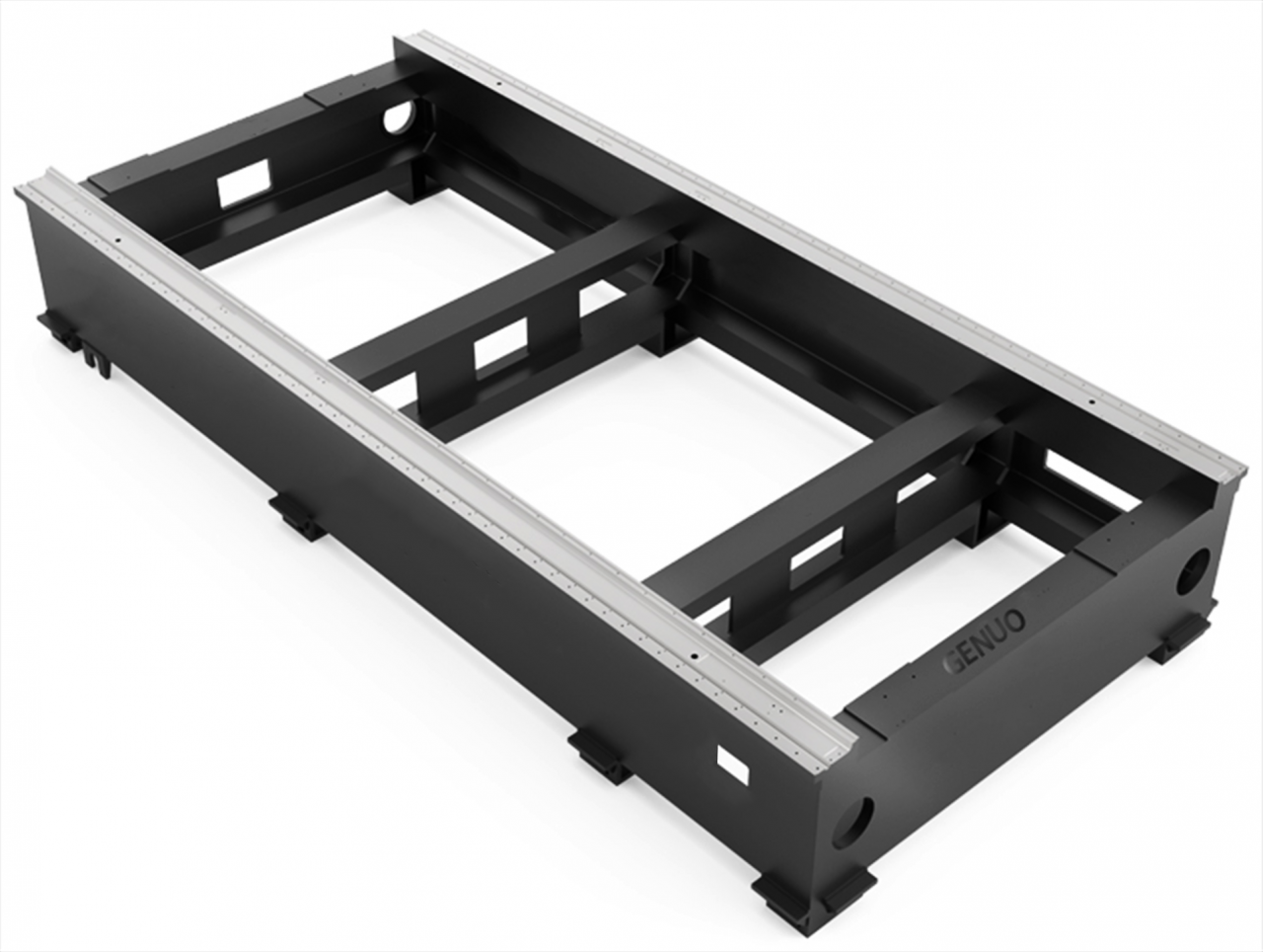

Pevná a stabilná posteľ

Hlavné telo rezacieho stroja je zvárané vysoko kvalitnou uhlíkovou konštrukčnou oceľou s pevnosťou v ťahu do 500MPa, po vysokoteplotnom žíhaní a prirodzenom starnutí, aby sa eliminovalo napätie pri zváraní, prevencia deformácií, odolnejšia. Potom veľkorozmerným presným portálovým obrábacím centrom pre presné obrábanie. Stabilné a spoľahlivé lôžko, bez deformácií, na zabezpečenie dlhodobej presnosti rezu a stability stroja. Voliteľné lôžko odlievacieho stroja.

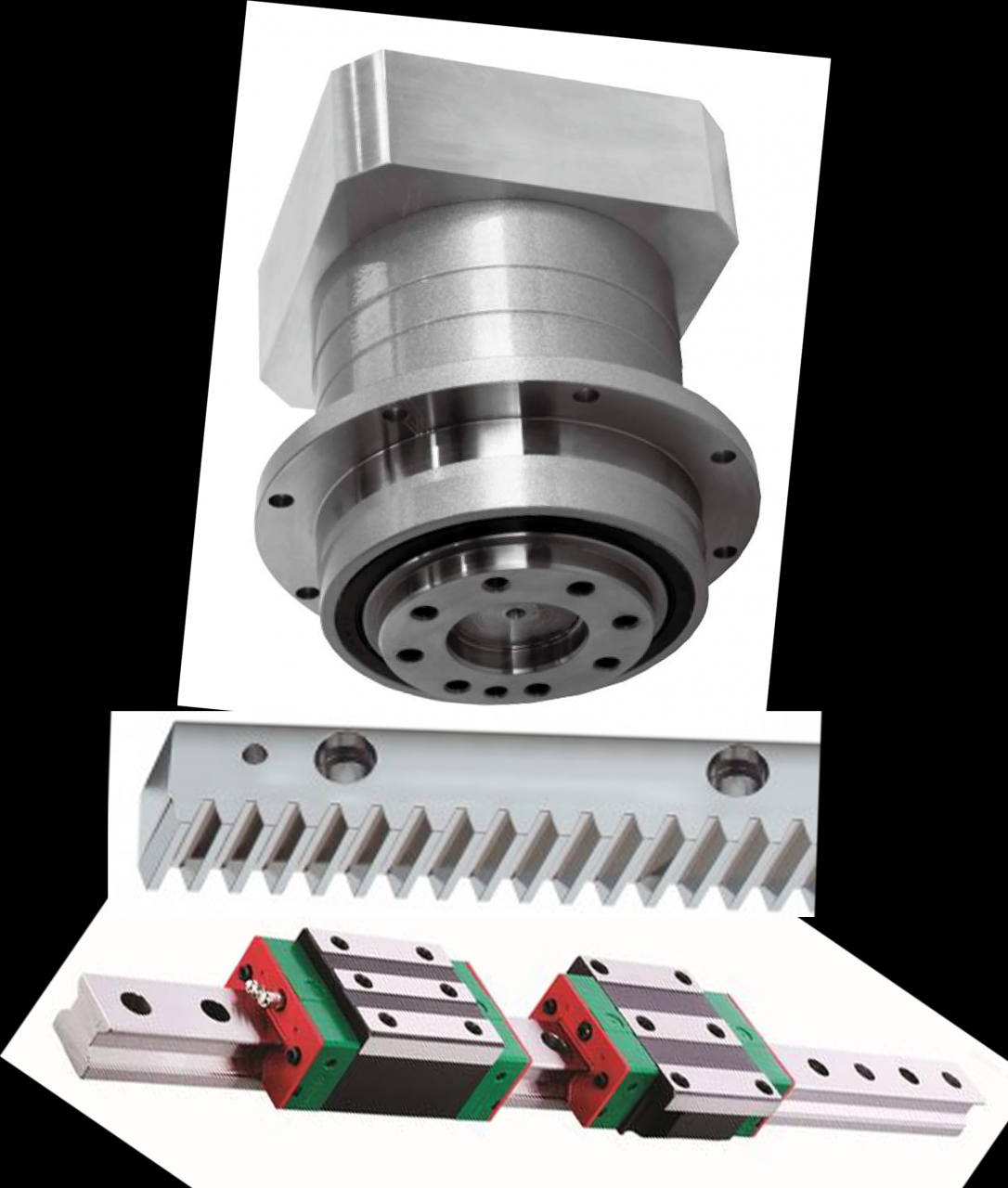

Vysoko presné diely prevodovky

Špeciálna japonská prírubová redukcia SHIMPO alebo francúzska Motovario, presný hrebeň a pastorok, tiché lineárne vedenie. Presne spojte lôžko sústruhu a reznú časť. Nechajte stroj bežať veľmi hladko a efektívne. S automatickým mazacím systémom je údržba mechanických častí výrazne znížená. Voliteľný Atlanta redukcia, hrebeň a pastorok.

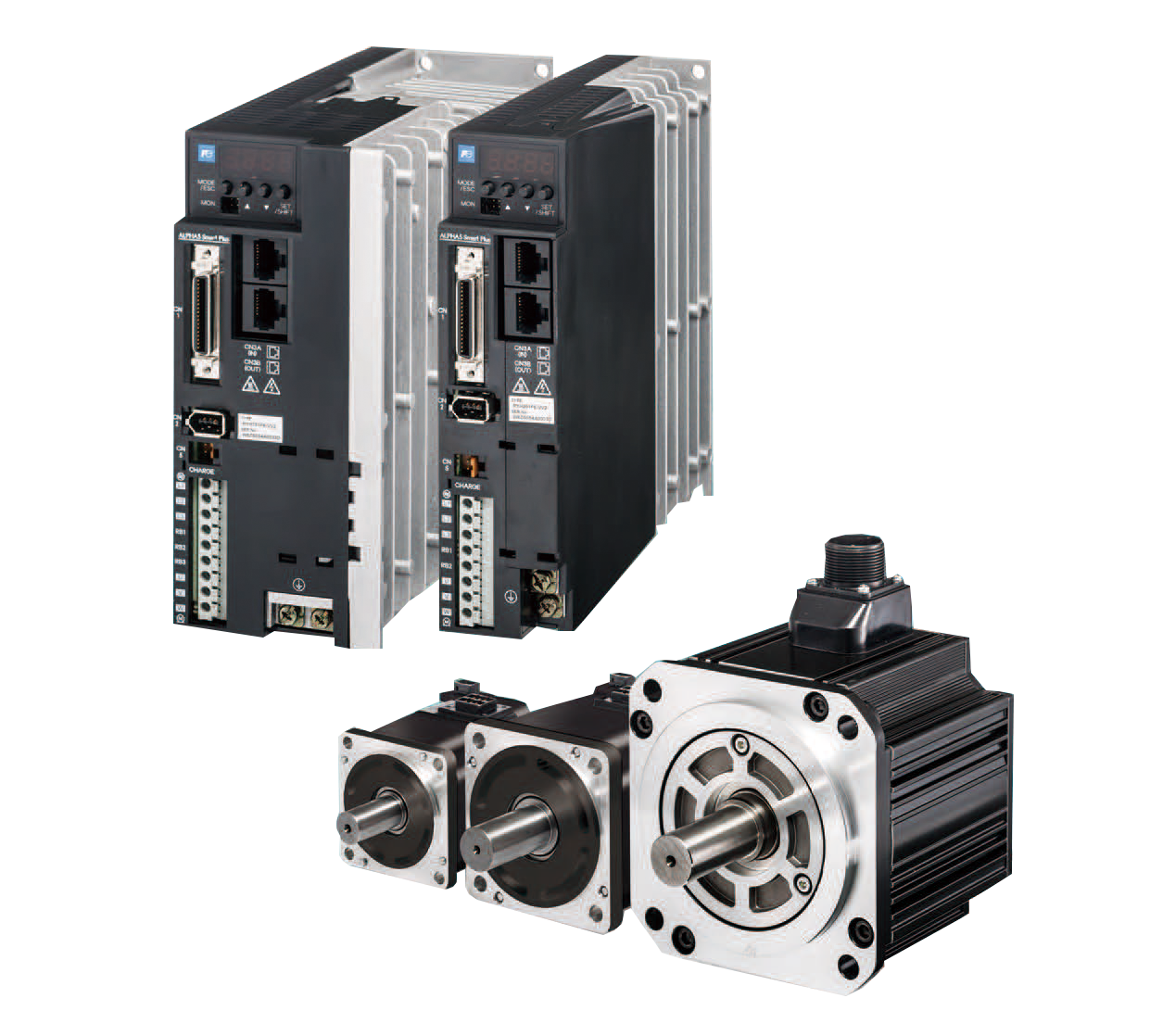

Elektrické komponenty najvyššej kvality

Stroj využíva japonský servomotor Fuji alebo Panasonic a poháňa až 6000 ot./min. Výkonný krútiaci moment a výkon výrazne zlepšujú efektivitu rezania. Zároveň má mimoriadne presnú presnosť polohovania a dlhú životnosť. Hlavným elektrickým príslušenstvom sú Schneider a Siemens, rozumné pripojenie a optimalizácia vedenia. Zabezpečte veľmi nízku poruchovosť. Voliteľný servomotor a pohon Yaskawa.

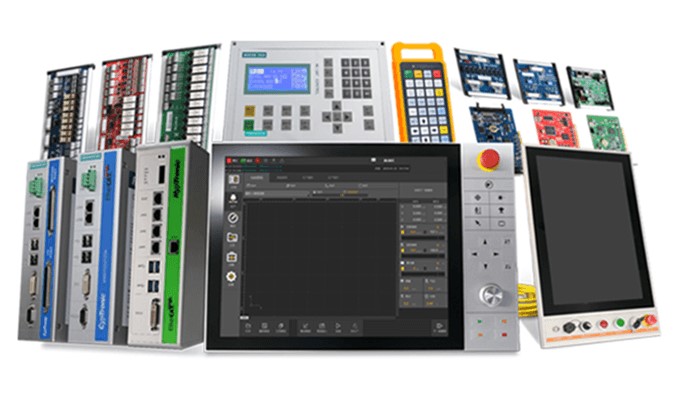

Výkonný a inteligentný laserový rezací systém

Celá séria laserových rezacích strojov je vybavená riadiacim softvérom CypCut laserového rezania alebo riadiacim softvérom HypCut ultra-výkonným laserovým rezaním. S vysoko presným vizuálnym polohovacím systémom a integrovaným CNC systémom postupne. Ľahko sa používa a má výkonné funkcie, ktoré sa môžu stretnúť a použiť pri rôznych príležitostiach spracovania. Voliteľné Nemecko PA8000, CNC rezací systém Siemens 840D

Veľkostná tabuľka dizajnu

Typ	3015LC	4015LC	4020LC	6020LC
Rozsah obrábania L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Výkon lasera (KW)	0.5-20
Presnosť polohovania osi X/Y (mm/m)	±0,05
Opakovaná presnosť osi X/Y (mm/m)	±0,02
Os X/Y Maximálna rýchlosť pohybu (m/min)	120
Os X/Y Max. zrýchlenie (G)	1.2
Hrúbka rezu (mm)	Podľa výkonu laserového zdroja a plechového materiálu
Rozmer （D*Š*v) (mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Hmotnosť stroja (kg)	4800	5500	6000	7500

FAQ

Q1. A čo kvalita vášho stroja?

A1: Naše stroje sa distribuujú po celom svete do približne 50 okresov, kde sú kovové plechy v priemysle, sú tu skvelé stroje A tam, kde sú naše stroje, je dobrá povesť a spokojnosť používateľov terminálov.

Q2: Ste výrobca alebo obchodujete v porovnaní?

A2: Sme 100% výrobca s viac ako 20-ročnými výrobnými skúsenosťami.

Q3. A čo váš popredajný servis?

A3: 1. Technické riešenia: vieme poskytnúť technické riešenia do jedného dňa.
2. Online video: Ukážte vám video o práci stroja v továrni. (aktualizácia každý týždeň)
3. Inštalačná služba: Táto je k dispozícii na všetkých našich strojoch, je možné poskytnúť živé video. Môžeme tiež poslať technika do továrne zákazníka na inštalačné stroje. (Zákazníci musia platiť iba za letenku a náklady na hotel.)
4. Školenie: Náš technik vás naučí používať naše stroje. Môžete tiež poslať svojho technika do našej spoločnosti, aby sa naučil obsluhovať stroje.
5. Záruka kvality: 2-ročná záruka, poskytujeme doživotný servis. Zabezpečíme záverečný test pred odoslaním, po uistení sa, že stroj má najlepší výkon, potom odošleme.
6. 100% miera odozvy: na vaše otázky odpovieme do 12 hodín.

Podrobnosti

• Aplikácia: REZANIE LASEROM
• Použiteľný materiál: kov
• Stav: Nové
• Typ lasera: Vláknový laser
• Plocha rezu: 4000 mm * 1500 mm
• Rýchlosť rezania: 120 m/min
• Podporovaný grafický formát: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Hrúbka rezu: 0-30
• CNC alebo nie: Áno
• Režim chladenia: CHLADENIE VODOU
• Ovládací softvér: Cypcut
• Značka laserového zdroja: RAYCUS
• Značka laserovej hlavy: Precitec
• Značka servomotora: Panasonic
• Značka vodiacej lišty: PMI
• Značka riadiaceho systému: Cypcut
• Hmotnosť (KG): 5500 KG
• Kľúčové predajné body: Vysoká presnosť
• Značka optickej šošovky: II-VI
• Záruka: 2 roky
• Použiteľné odvetvia: hotely, predajne stavebných materiálov, výrobný závod, opravovne strojov, stavebné práce, reklamná spoločnosť
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: Nie je k dispozícii
• Hlavné komponenty: tlaková nádoba, motor, iné, ložisko, ozubené koleso, čerpadlo, prevodovka, motor, PLC
• Názov produktu: Stroj na rezanie kovov vláknovým laserom
• Výkon lasera: 6000W
• Funkcia: Rezanie plechu
• Pracovná plocha: 1500mmX4000mm
• Laserová hlava: Rezacia hlava Raytools
• Napájanie: 220V/380V
• Pohonný systém: YASKAWA Servo Motors
• Farba: povinná
• Vlastnosť: Vysoká presnosť
• Chladiaci systém: Vodný chladiaci systém
• Certifikácia: ce
• Poskytovaný popredajný servis: Online podpora, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, technická podpora videa
• Pozáručný servis: Video technická podpora, online podpora, náhradné diely, terénna údržba a oprava
• Lokálne servisné miesto: Kanada, Spojené štáty americké, Taliansko, Rusko
• Umiestnenie showroomu: Kanada, Spojené štáty americké, Taliansko, Rusko
