Delem Da66t 125 3+1 4+1 6+1 8+1 CNC hydraulický ohraňovací lis na ohýbanie plechu

Informácie o produkte

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

Vedecký dizajn

1, Synchrónny pohyb osí Y1 a Y2, každá riadená nezávislým valcom

2, Možnosť pridať možnosti a upgrady do konfigurácie v neskoršej fáze

Šetrný k životnému prostrediu

Nízka hlučnosť pri čakaní a rýchlom dole (menej ako 25 decibelov), stláčaní a vracaní, pretože tlak v hydraulickom systéme je reguláciou v uzavretej slučke hlavného motora serva. Spotreba energie nižšia ako bežný stroj o 60% vďaka použitiu servomotora.

Stabilný a odolný výkon tela stroja

1, Integrované zváranie rámu stroja.

2, Rám stroja tvorený CNC trojrozmerným obrábacím centrom v jednom procese, ktorý zaisťuje rovnobežnosť a zvislosť každého montážneho povrchu.

3, Vnútorná stresová laminácia temperovaním.

4, Výstrel na odstránenie hrdze a antikoróznej úpravy.

1. Riadiaci systém: DA52s (voliteľné Cybelec CT8 zo Švajčiarska)

Rýchle programovanie na jednu stránku

• Navigácia pomocou klávesových skratiek

• 7” VGA farebný TFT

•Až 4 osi (Y1, Y2 a 2 pomocné osi)

•Kontrola korunovania

•Knižnica nástrojov/materiálov/produktov

•USB, periférne rozhranie

•The basic machine control functions are Y1 Y2 X R -axis.

•Pokročilé riadiace algoritmy osi Y pre ventily s uzavretou slučkou aj s otvorenou slučkou

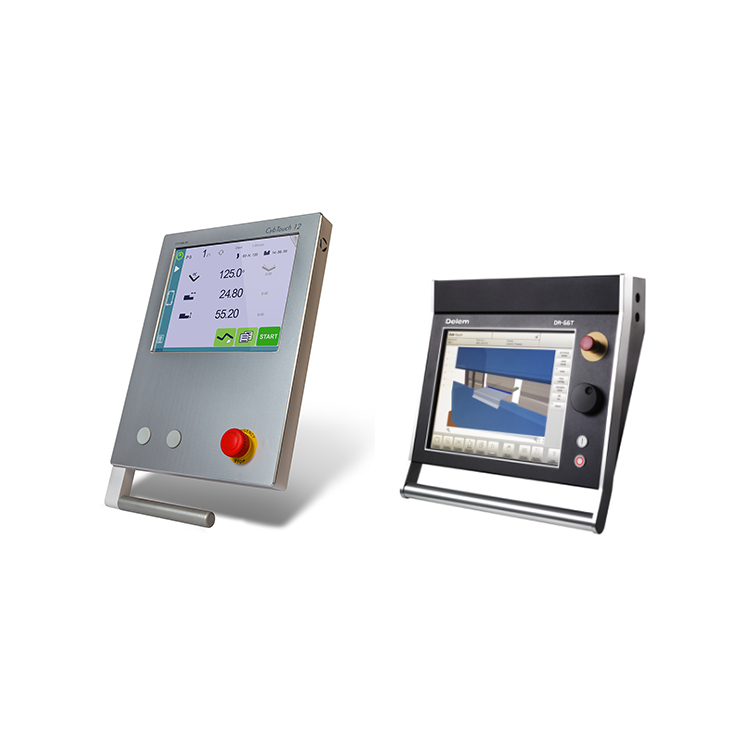

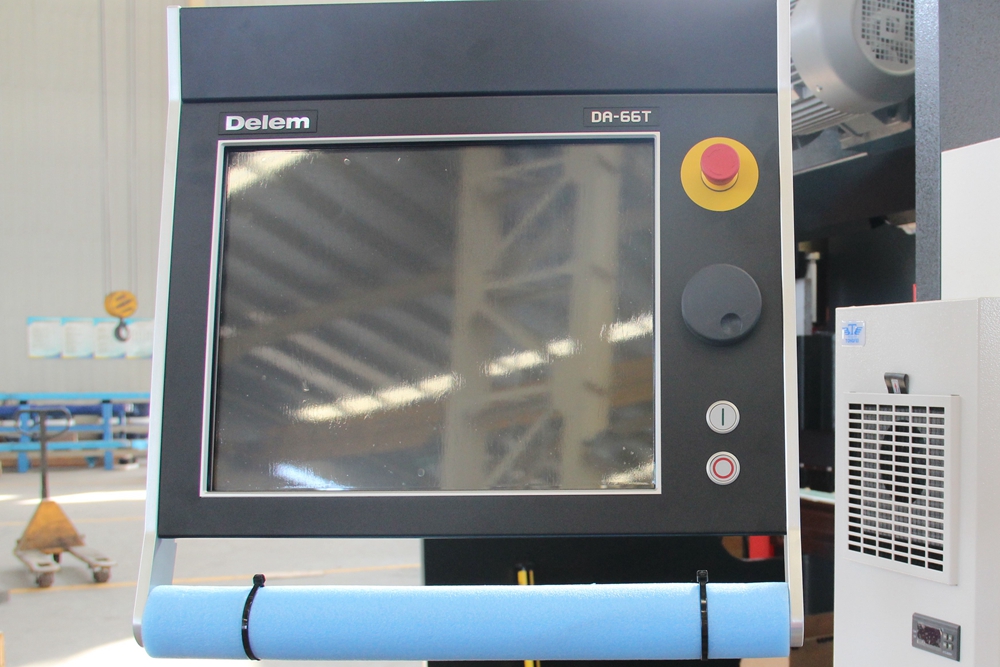

Voliteľný riadiaci systém:

(DA66T DA69T / Cybelec CT8 CT12 zo Švajčiarska)

Voliteľná os (3 1/4 1/6 1/8 1)

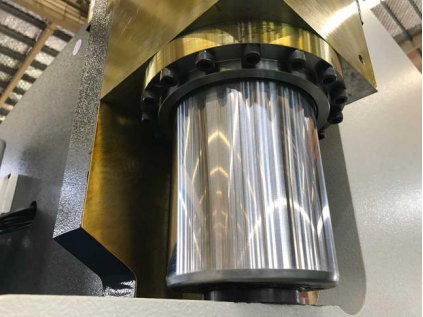

2. Valec
Ako čínska prémiová značka má životnosť viac ako 10 rokov

3. Proporcionálny ventil
Proporcionálny ventil presne reguluje pohyby osi Y1 Y2

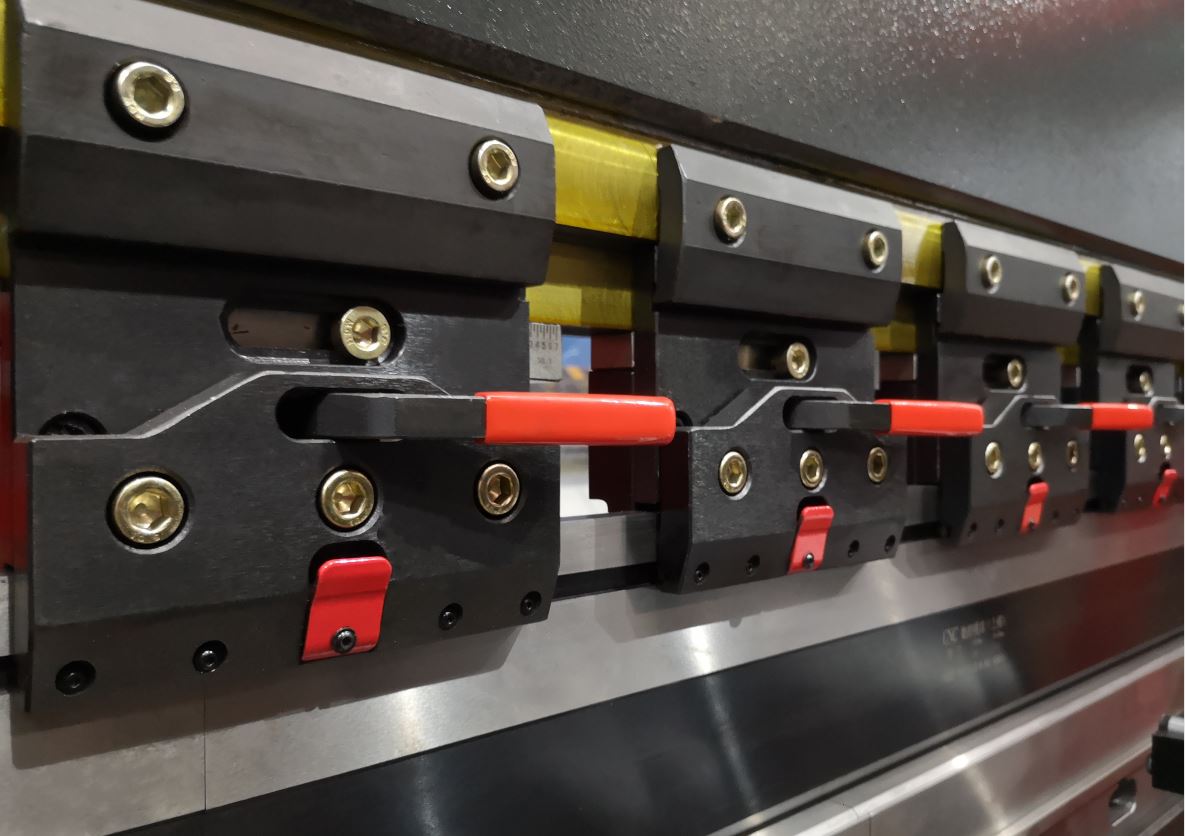

4. Quick Clip
Rýchla výmena nástrojov vďaka vertikálnemu nastaveniu, aby sa skrátil čas nastavenia

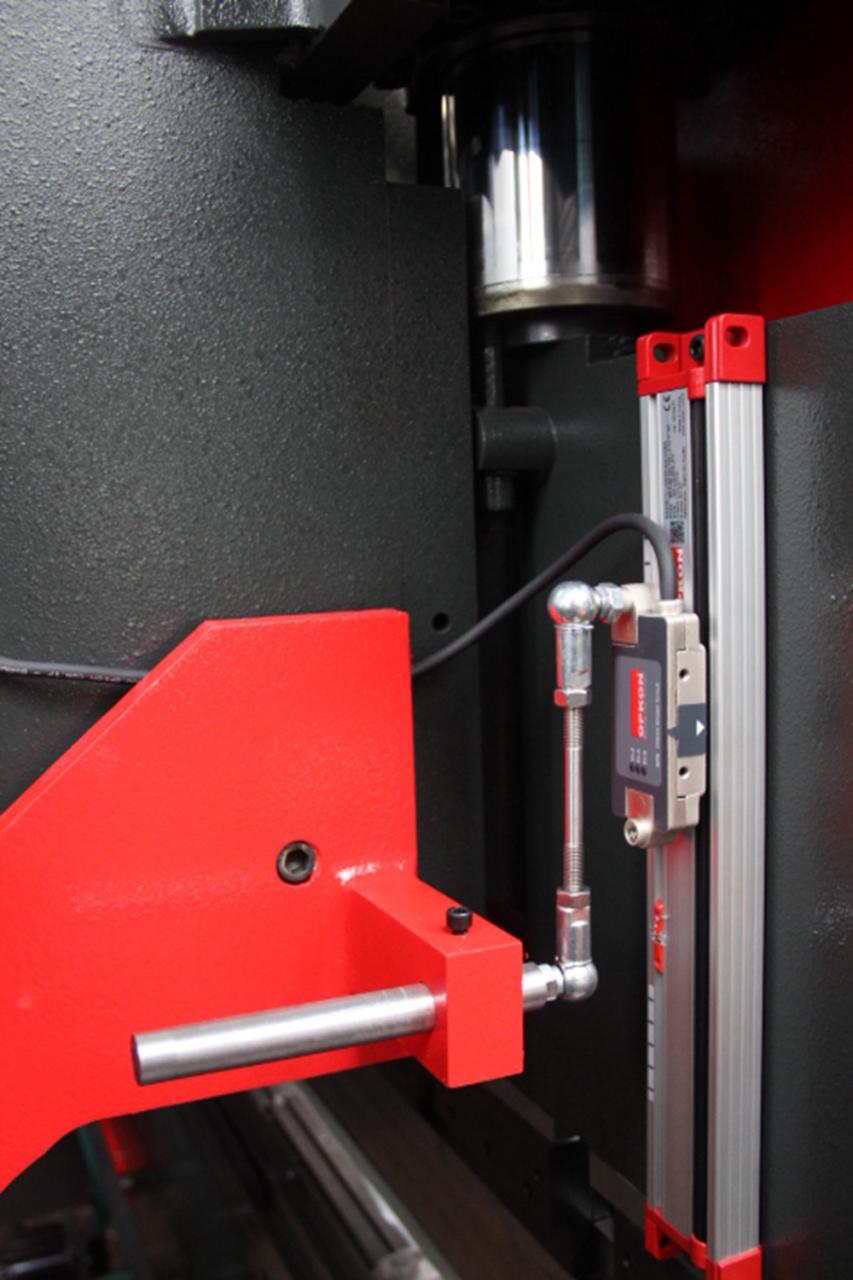

5. Roštové pravítko poskytuje presné umiestnenie
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

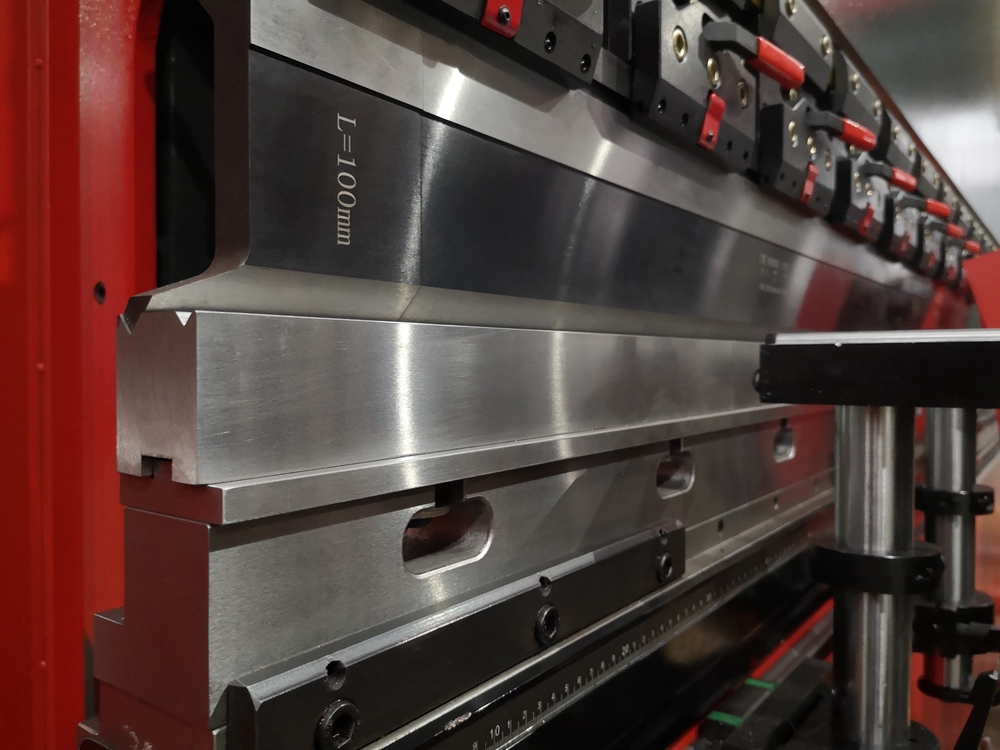

6. CNC forma (Golin)
CNC sústredná forma ， Multifunkčná, ľahko vymeniteľné strany

7. Systém automatického korunovania
Vyrovnaná kompenzácia, dokonalý uhol ohybu Riadenie pomocou CNC riadiaceho systému DA52s

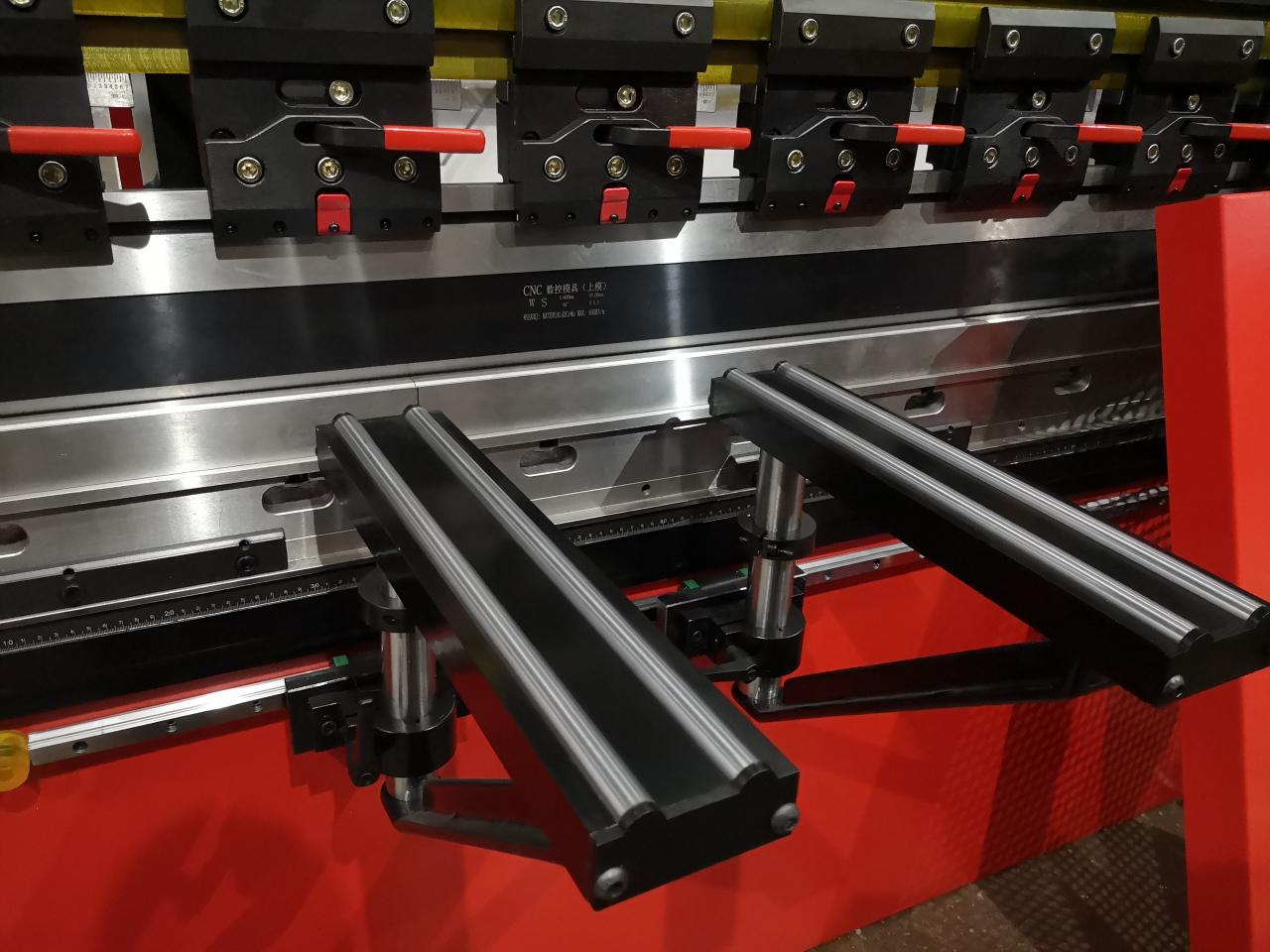

8. Podperné rameno
Ergonomické podporné konzoly a LED osvetlenie pracovného priestoru slúžia na maximalizáciu vašej jednoduchosti obsluhy

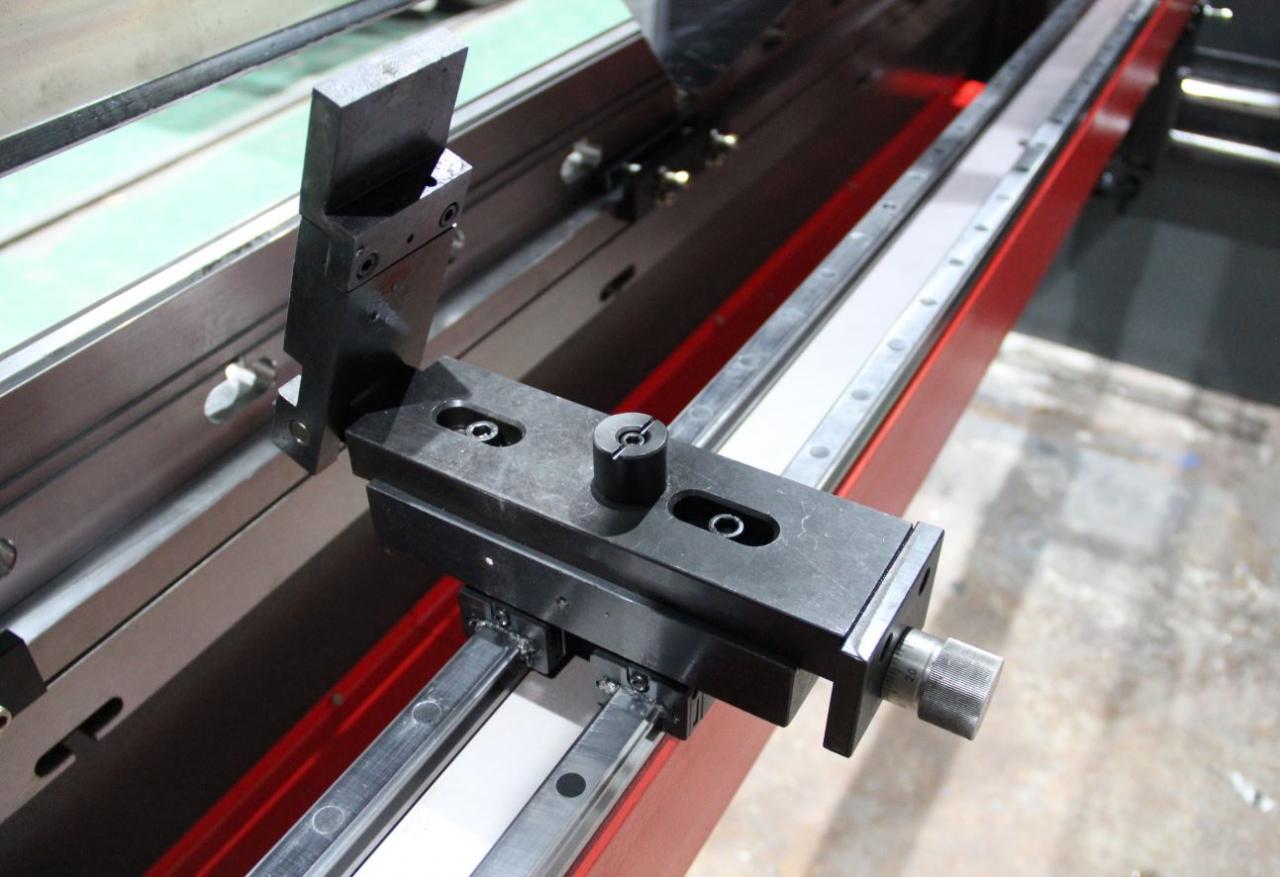

9. Dvojité lineárne vedenia a integrovaný podporný nosník
Na zlepšenie presnosti pohybu prstov

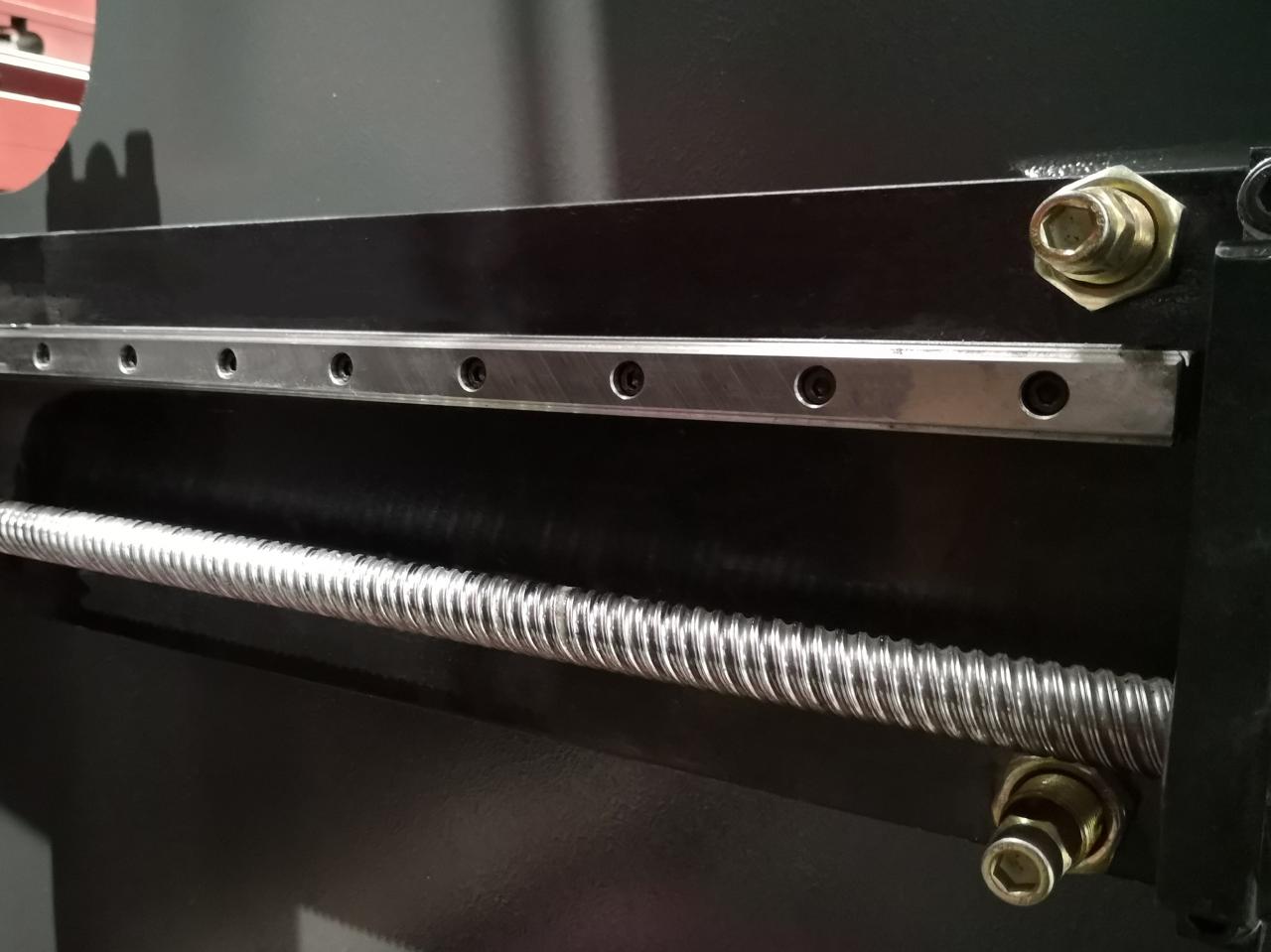

10. Guličková skrutka a lineárne vedenie
Dynamické zadné dorazy a vysokorýchlostná os vďaka guľôčkovej skrutke a lineárnemu vedeniu na zlepšenie presnosti pohybu zadného dorazu

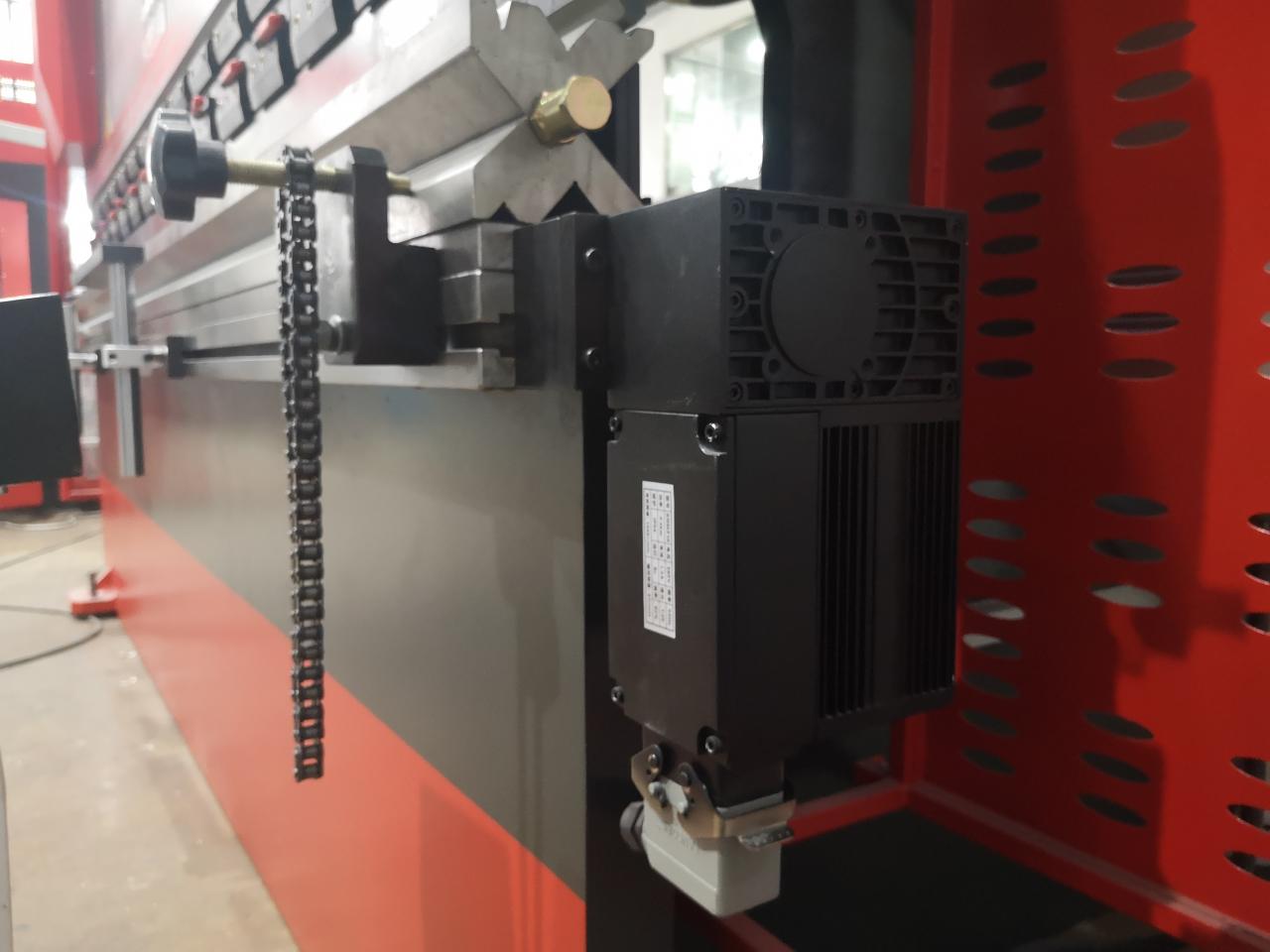

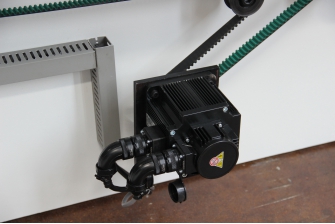

11. Servomotor
Polohovanie osí X a Y servopohonu na zvýšenie rýchlosti a presnosti.

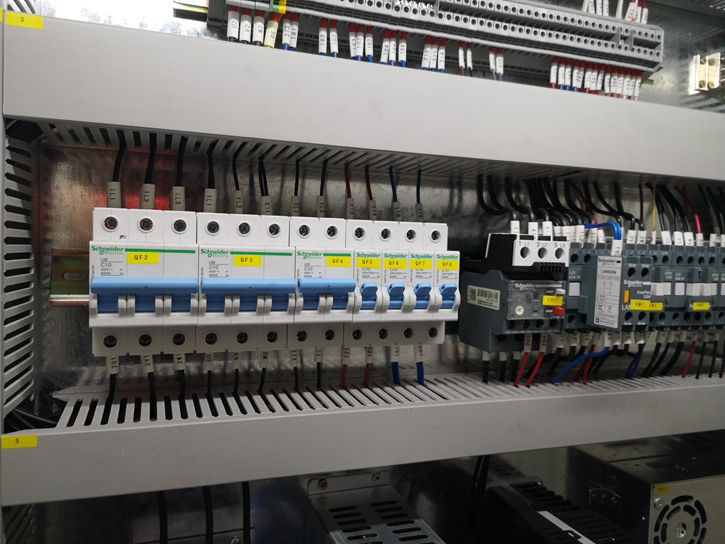

12. Hlavné elektrické komponenty
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

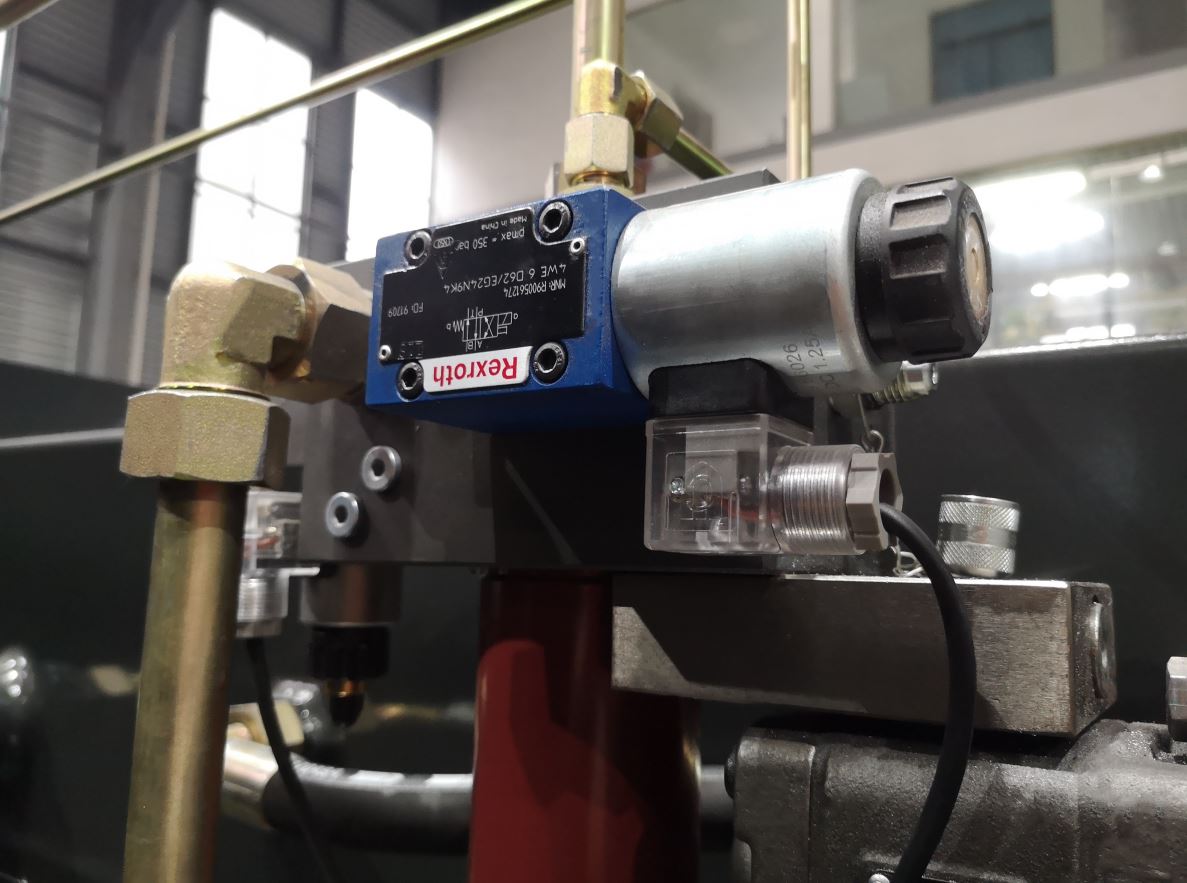

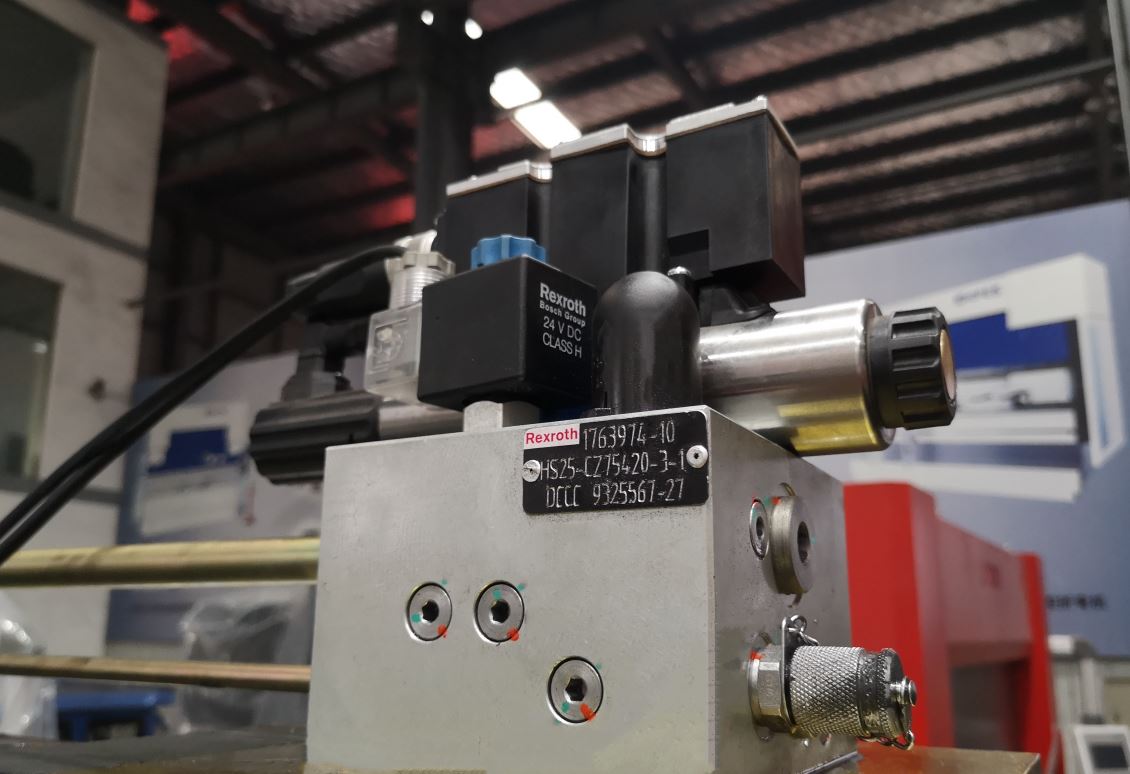

13. Hydraulický ventil
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

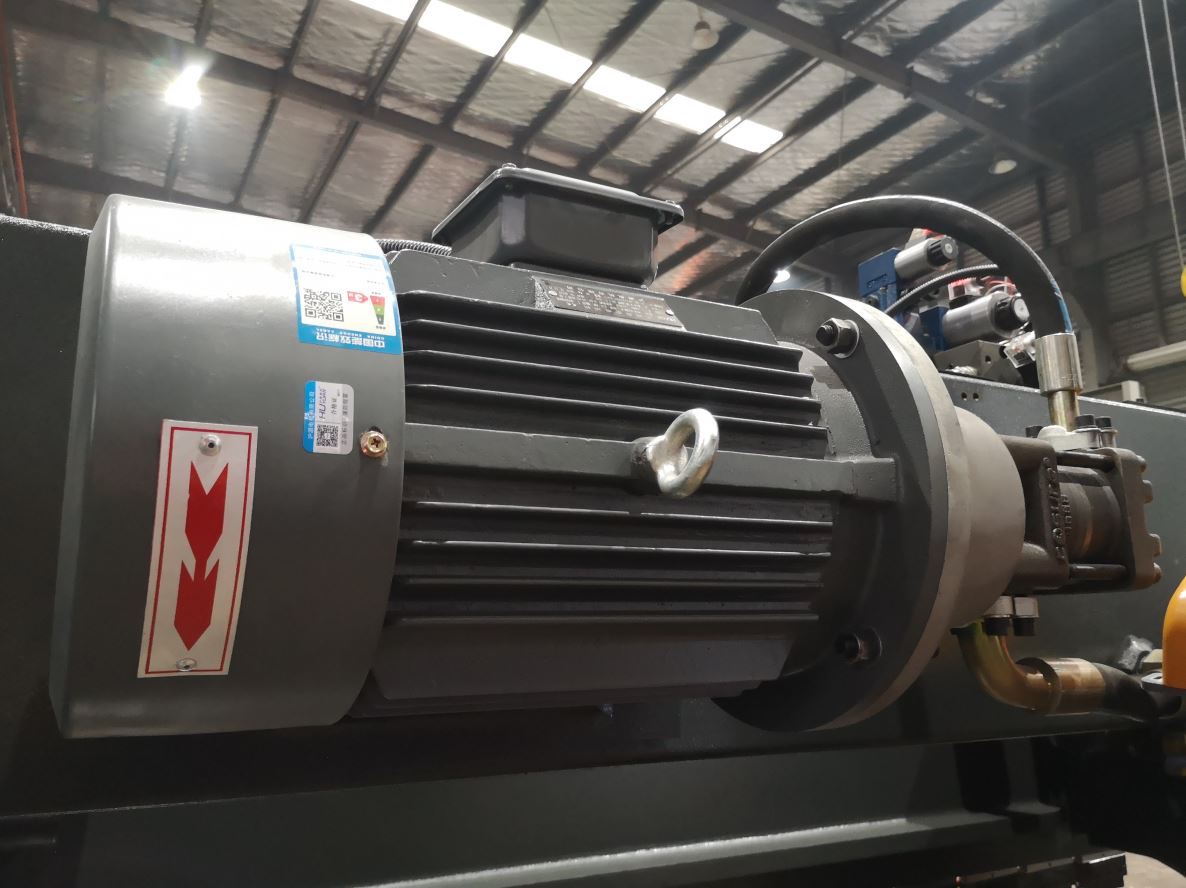

14. Hlavný motor (Siemens z Nemecka) Olejové čerpadlo (Sunny z Ameriky)
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

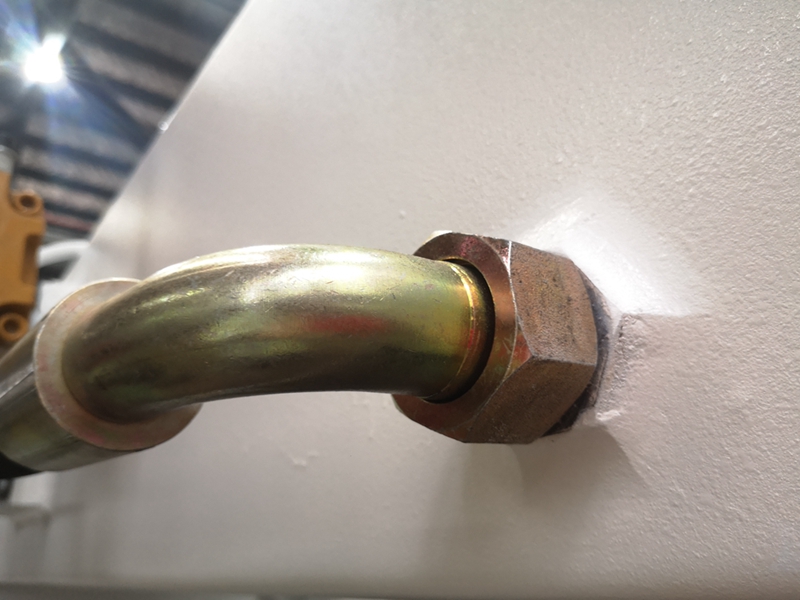

15. Trubkový spoj (EMB z nemčiny)
Aby sa zabránilo úniku oleja, ľahko sa opravuje

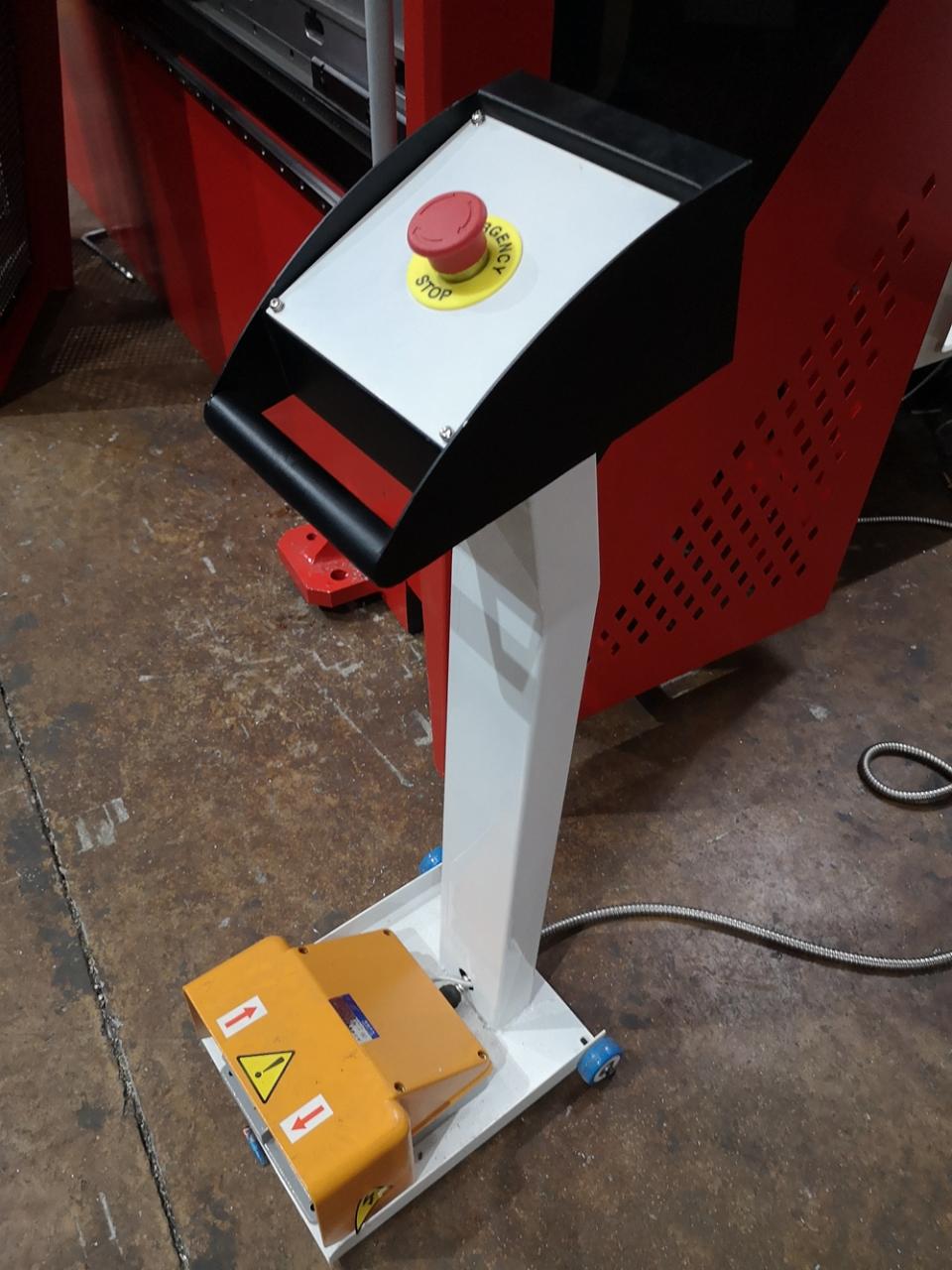

16. Elektrické komponenty nožného spínača（Schneider z Francúzska）

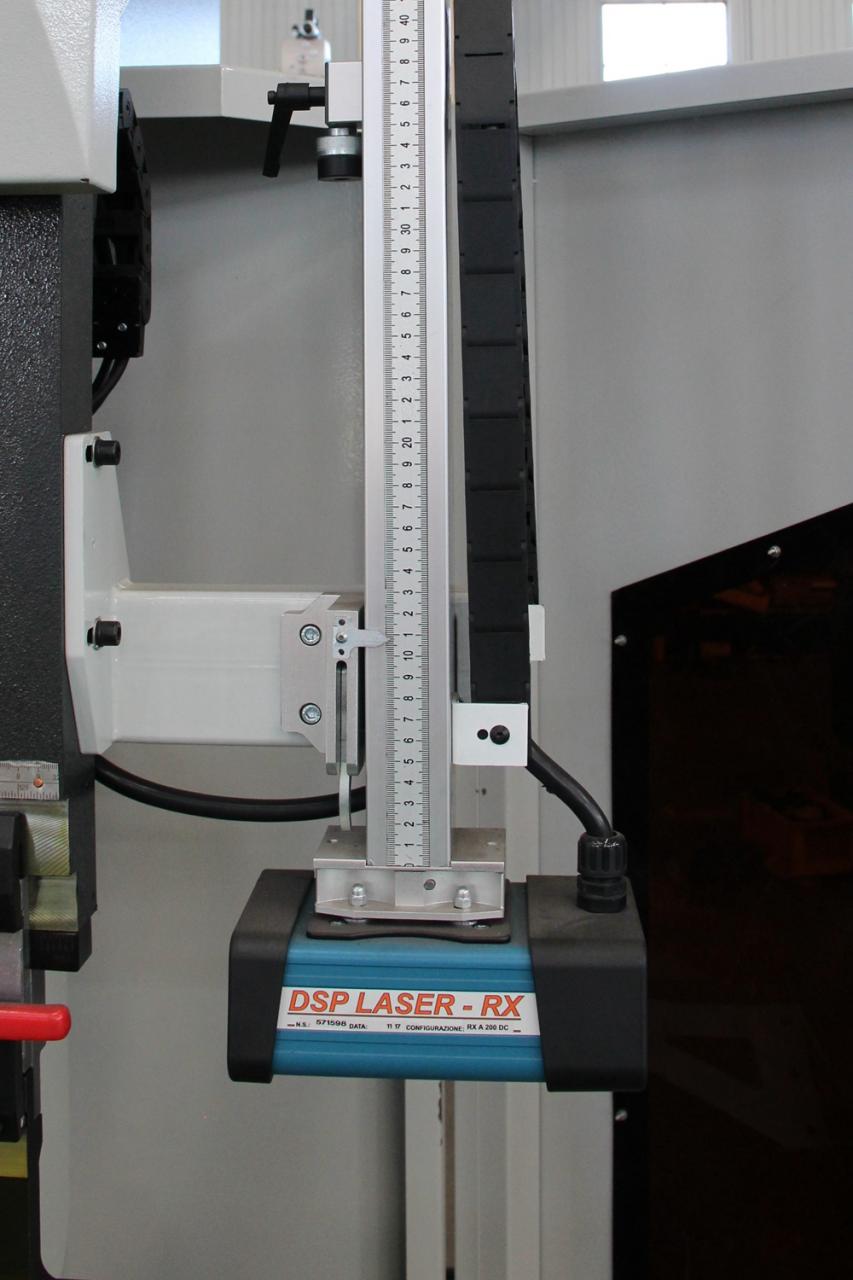

17. DSP Laser Safe (voliteľné)
Čepeľ sa zastaví, keď laser zaznamená prekážku.

Technické parametre

Model	Vzdialenosť pólov (mm)	Hĺbka hrdla (mm)	Zdvih posúvača (mm)	Maximálna výška (mm)	Výkon (kw)	Hmotnosť (kg)	Rozmer (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300 x 1900 x 3200
200T/3200	2480	320	200	460	11	11000	3200 x 1950 x 2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000 x 1950 x 3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200 x 2000 x 3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200 x 2180 x 3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000 x 2180 x 3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 320 mm
• Typ stroja: Synchronizovaný
• Dĺžka pracovného stola (mm): 3200 mm
• Šírka pracovného stola (mm): 150 mm
• Rozmer: 3200x1600x2600mm
• Stav: Nové
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Koncové tvarovanie
• Rok: 2020
• Hmotnosť (KG): 7000
• Výkon motora (kw): 7,5 kw
• Hlavné prednosti: Multifunkčné
• Záruka: 2 roky
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: Ložisko, Motor, Tlaková nádoba, Motor, Ostatné
• Model: WE67K Series-125T/3200
• Surovina: Valcovanie plechu / taniera
• Riadiaci systém: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• Elektrické komponenty: Schneider z Francúzska
• Hlavný motor: Siemens z Nemecka
• Dodacia lehota: 15 dní
• Použitie: Ohýbanie plechu
• Certifikácia: CE ISO
