CNC servo ohraňovací lis 250 t/3,2 m 3+1 os 3 metrový ohraňovací lis na plech

Hlavná prednosť

1. Zváraná oceľová konštrukcia, normalizáciou a vysokofrekvenčnými vibráciami na elimináciu napätia, na zabezpečenie celkovej presnosti obrábacích strojov, má vynikajúcu tuhosť, odolnosť proti skresleniu a proti nakloneniu.

2. Dva bočné hlavné valce patria k elektrohydraulickej CNC ohýbačke CNC os, kde osi Y1, Y2, synchronizované kompatibilné s hydraulickým servoventilom dovezeným z Nemecka a nemeckým mriežkovým riadením s uzavretou slučkou HEIDENHAIN, presná spätná väzba, posúvače bežia presne, opakujú presnosť posúvača a paralelná presnosť môže dosiahnuť /- 0,01 mm.

3. Automatický hydraulický konvexný kompenzačný systém pre pracovný stôl (os V) na riešenie deformačného vplyvu šmýkadla na obrobok počas ohýbania. Čísla kompenzácie automaticky upravované CNC systémom, pohodlné a presné. (mechanická kompenzačná štruktúra stola pre voliteľné)

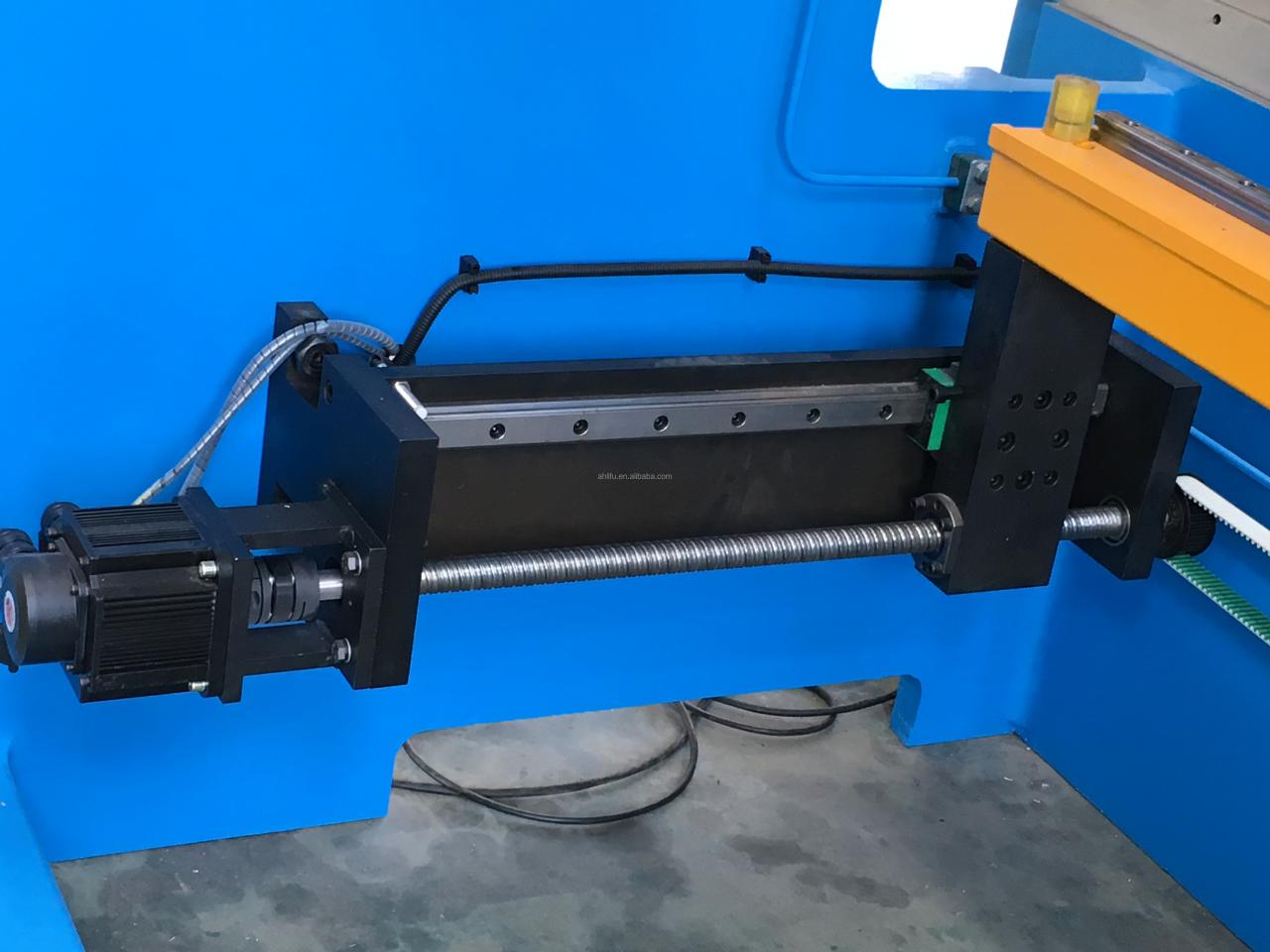

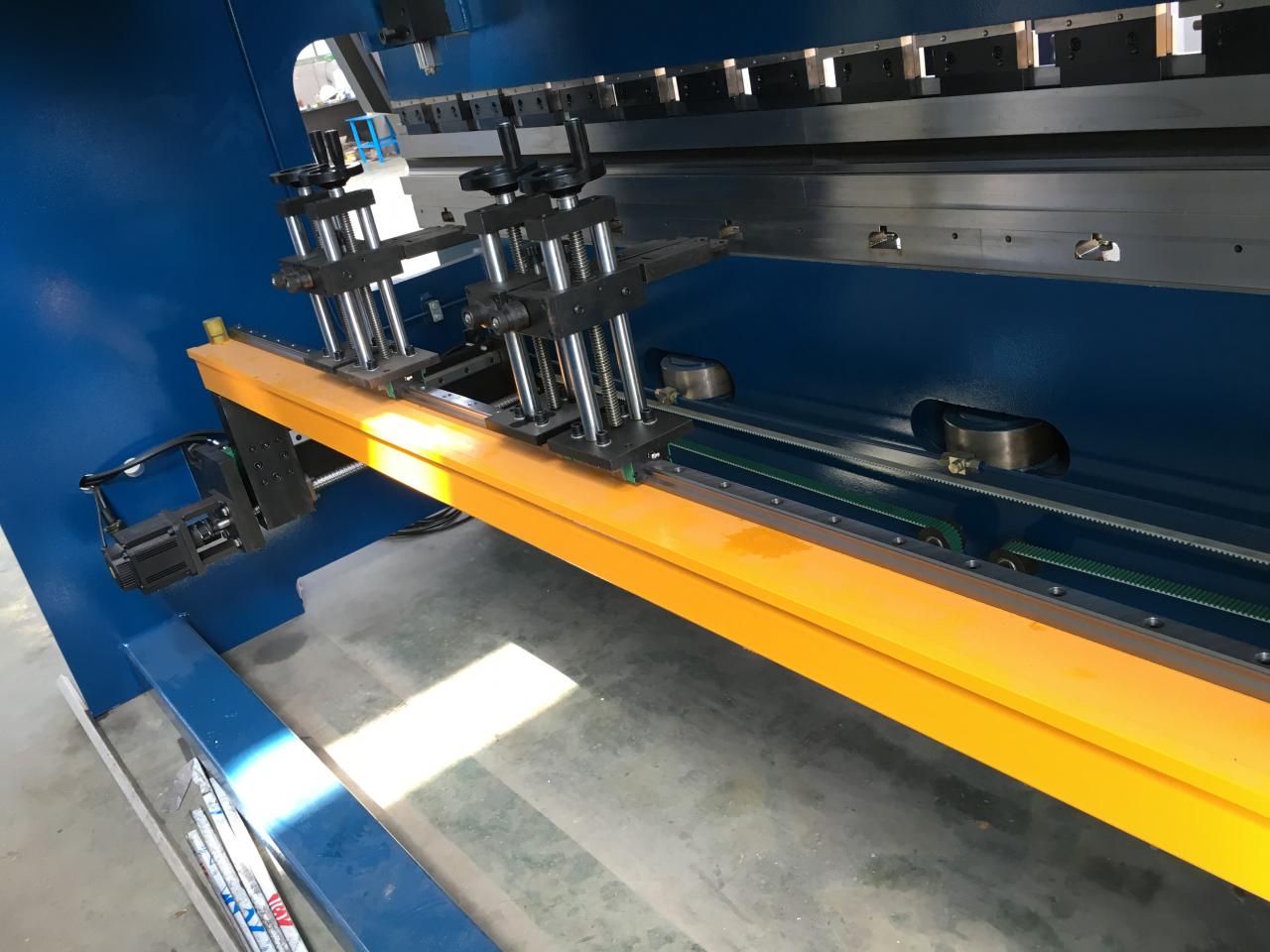

4. Zadný doraz (predné a zadné umiestnenie) je os X v CNC ohýbacom stroji, poháňaný servomotorom, CNC systémom, prenosom cez presnú guľôčkovú skrutku, lineárnym vedením, synchrónnym pásovým kolesom, rýchlym chodom a presným polohovaním. (Používatelia môžu rozšíriť os R alebo osi R1, os R2, os Z1, os Z2 atď.)

5. Predné podávacie zariadenie sa pohybuje bočne cez presné lineárne vedenie, ľahko ovládajte vzdialenosť medzi ramenami. Nastaviteľná výška, ktorá výrazne zlepšuje pohodlie pri ohýbaní obrobku.

6. S rýchloupínacou formou na ohýbanie paliet, kompatibilnou s mechanizmom kompenzácie vychýlenia. Kombinovaný typ modulárnej CNC ohýbacej formy za účelom zabezpečenia vysokej presnosti a vysokej účinnosti ohýbania. Nastavenie polohy spodnej formy je praktické v rôznych pracovných podmienkach.

7. Oba konce stroja sú vybavené strúhacím pravítkom, ktoré slúži na meranie presnej vzdialenosti medzi sklznicou a pracovným stolom. Rám stroja vybavený typovým štítkom C, mriežkou inštalovanou v doske C, aby sa eliminoval vplyv deformácie stĺpa na polohu posúvača. Údaje spätnej väzby polohy posúvača sa okamžite prenesú do systému numerického riadenia na odhadovaný riadiaci signál servoventilu S1 ~ S2 a výstup ovládajú výstupný prietok dvoch hydraulických servoventilov tak, aby došlo k synchronizácii dvoch valcov.

Aktivity nosníková štruktúra pre štvorbodové polohovanie, dobrá stabilita, osy Y1, Y2 možno individuálne naprogramovať, možno osadiť v čiastočnom stave, kužeľové ohýbanie ( šikmé ohýbanie).

Pozastavte udržiavanie tlaku po ohýbaní, aby ste znížili pružnosť obrobku, je možné nastaviť čas udržiavania tlaku.

8. Bezpečnostná bariéra okolo stroja a fotoelektrické ochranné zariadenie na zaistenie bezpečnosti práce. (voliteľné laserové ochranné zariadenie)

Technický parameter

NIE	Položka	Hodnota	Jednotka
1	Nominálna sila	1000	KN
2	Dĺžka pracovného stola	2500	mm
3	Vzdialenosť medzi otvormi	2020	mm
4	Hĺbka hrdla	320	mm
5	Ram cestovanie	120/150	mm
6	Maximálna výška otvárania	320/350	mm
7	Hlavná sila	7.5/11	KW
8	Hĺbka hrdla	320	mm
9	Hmotnosť	6000	kg
10	Rozmer	250016002400	mm

Hlavné časti outsourcingu

NIE	Názov časti	Výrobca outsourcingu
1	Synchrónny riadiaci proporcionálny ventil	Bosch Rexroth
2	Proporcionálny tlakový regulačný ventil	Bosch Rexroth
3	Olejova pumpa	Bosch Rexroth
4	Tesniaci krúžok	Japonsko VALQUA
5	Konektor hadice	EMB
6	Motor	Siemens
7	Elektrické	Schneider
8	Guličková skrutka	Taiwan HIWIN
9	Lineárne vedenie	Taiwan HIWIN
10	strúhacie pravítko	Heidenhain
11	Servo motor	ESTUN

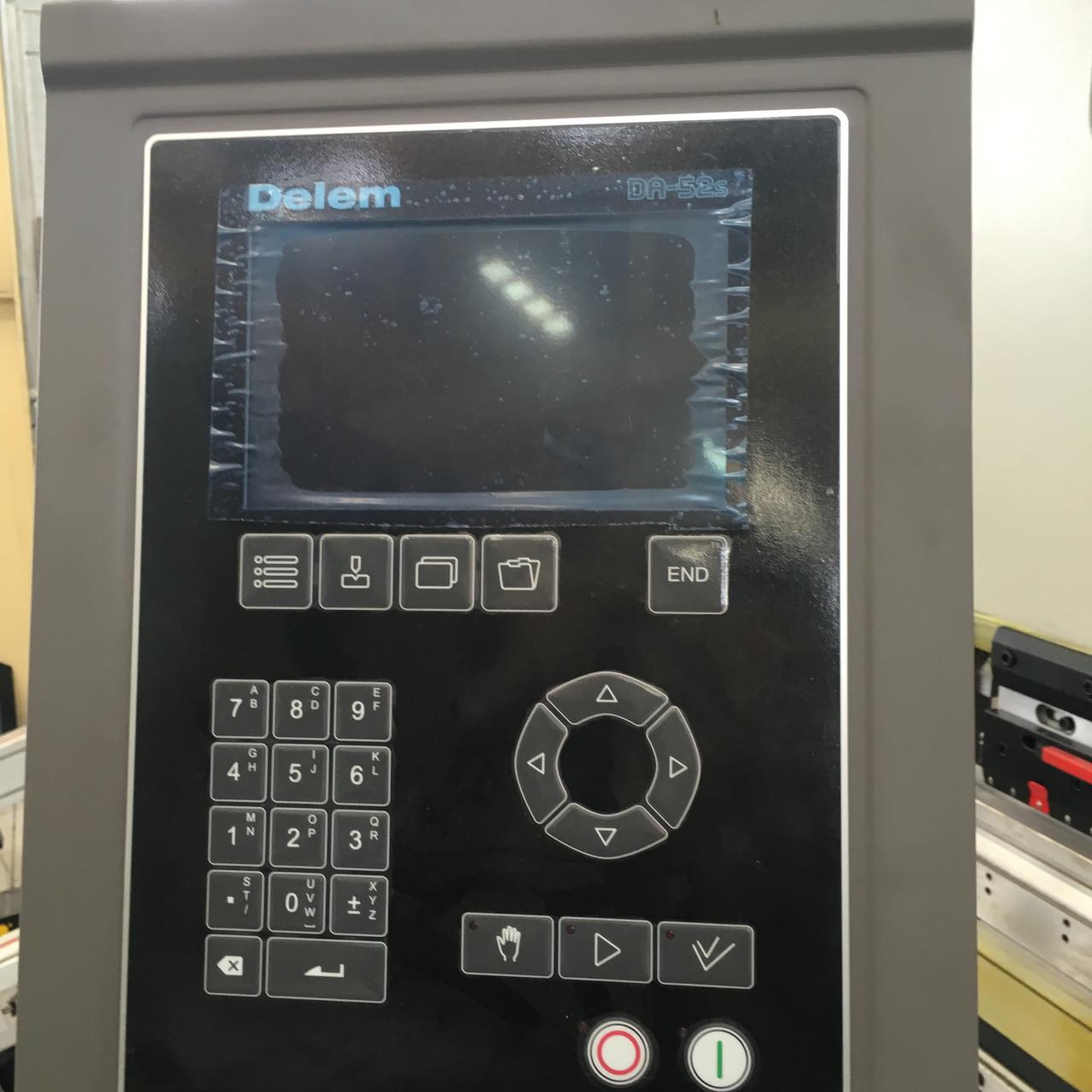

12	CNC systém	CNC systém DA52S

POZNÁMKA: cnc riadiaci systém ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S atď.

Podrobné obrázky

Naša služba

Predpredajný servis

1. 24 hodín online, odpoveď do 2 hodín, poskytnutie riešenia do 48 hodín.

2. Odporučte najvhodnejší stroj podľa účelu zákazníka,

3. Podpora testovania vzoriek,

4. Návšteva továrne je vítaná.

Popredajné služby

1. poskytnite riešenie do jedného dňa, vyriešte sťažnosť do 2 dní.

2. Školenie o inštalácii a používaní stroja

3. Inžinieri k dispozícii na servis strojov v zámorí

4. Zľava pre dlho spolupracujúceho zákazníka

5. Záruka 2 roky

Balenie a doručenie

1) pred balením bude obrábací stroj testovať 48 hodín, aby sa zabezpečilo, že všetko vybavenie je 100% kvalitné.

2) pred naložením, stabilný balík, profesionálny a kvalifikovaný nakladač znižuje poškodenie produktu počas prepravy.

3) náš stroj sme upevnili v kontajneri oceľovým drôtom vo vnútri, ktorý bude počas prepravy dobre chránený

4) vykladanie, používame drevenú skriňu, chránime stroj a na vykladanie stroja sa dá ľahko použiť vysokozdvižný vozík.

FAQ

1. A čo kvalita vášho stroja? Máme obavy o kvalitu.

RE: RAYMAX je vyspelá značka v ČÍNE, vďaka mnohoročnému výskumu v oblasti technológií sa náš dizajn vrátane štruktúry a detailnej bezpečnosti a presnosti výrazne zlepšil a môže zodpovedať všetkým normám CE alebo prísnejším štandardom. Naše stroje sú distribuované po celom svete do asi 50 krajín, kde sa vyrábajú plechy, existujú stroje Brilliant. A tam, kde sú naše stroje, je dobrá povesť a spokojnosť používateľov terminálov

2. Či môže byť cena stroja väčšia zľava?

RE: 1. RAYMAX vždy poskytuje vysoko kvalitný stroj, s 10-ročnými skúsenosťami, náš stroj má dostatočný štandard kvality, aby sa ubezpečil, že stroj môže fungovať viac ako skutočná záručná doba. Týmto spôsobom veľa ušetríme a vopred myslíme na klientov.

RE: 2. V skutočnosti RAYMAX myslí aj na našu cenovú hladinu, sme si istí, že poskytneme kvalitu=cena a cena=kvalita, zodpovedajúcu cenu a prijateľnú pre klientov a trvanlivosť pre naše stroje. Vítame, že s nami rokujete a získate dobrú spokojnosť.

3. A čo vaša manufaktúra v Číne?

RE: RAYMAX so sídlom v meste MaAnShan, provincia AnHui, ktorá je vedúcou oblasťou v Číne a tiež na celom svete ako centrum strojov na riešenie kovových dosiek, v tejto oblasti pracujeme asi 10 rokov. Bohaté skúsenosti v tejto oblasti s profesionálnou technickou podporou a orientovaným servisom.

Podrobnosti

Slider Zdvih (mm): 100 mm
Automatická úroveň: Plne automatická
Hĺbka hrdla (mm): 250 mm
Typ stroja: Torsion Bar, Press Brake
Dĺžka pracovného stola (mm): 3200
Šírka pracovného stola (mm): 160 mm
Stav: Nové
Miesto pôvodu: Anhui, Čína
Spracovaný materiál / kov: nehrdzavejúca oceľ, hliníková oceľ, legovaná oceľ, železná oceľ atď
Automatizácia: Automatická
Doplnkové služby: dierovanie
Rok: 2020
Hmotnosť (KG): 6000
Výkon motora (kw): 7,5 kw
Hlavné prednosti: Multifunkčné
Záruka: 3 roky
Použiteľné odvetvia: predajne stavebných materiálov, opravovne strojov, výrobný závod, farmy, domáce použitie, maloobchod, tlačiarne, stavebné práce, energetika a baníctvo
Umiestnenie showroomu: Egypt, Kanada, Turecko, Taliansko, Francúzsko, Vietnam, Peru, Saudská Arábia, Indonézia, Pakistan, India, Mexiko, Rusko, Španielsko, Thajsko, Maroko, Keňa, Južná Kórea, Čile, Spojené arabské emiráty, Kolumbia, Alžírsko, Rumunsko, Bangladéš, Južná Afrika, Kazachstan, Ukrajina, Nigéria, Uzbekistan, Tadžikistan
Typ marketingu: Nový produkt 2020
Správa o skúške strojového zariadenia: poskytnutá
Video výstupná kontrola: Za predpokladu
Záruka na základné komponenty: 3 roky
Hlavné komponenty: ložisko, motor, čerpadlo, tlaková nádoba, motor
Pohon: Hydraulický
Surovina: plech
Použitie: Ohýbanie plechu
Bezpečnostná ochrana: Ochranný kryt
Motor: SIEMENS BEIDE
Elektrický spotrebič: SCHNEIDER
Hydraulický systém: REXROTH
Menovitý tlak (kN): 10000
Certifikácia: ce
