Automatický stroj na rezanie rúr s malým pracovným stolom 1000w laserom na rezanie vlákien

Popis stroja

Rezanie laserom je najlepšia metóda rezania spomedzi rôznych technológií rezania, ktoré dnes ľudia ovládajú. Výhody rezania laserom sú: malá tepelná deformácia, vysoká presnosť rezania, nízka hlučnosť, žiadne znečistenie, ľahko realizovateľné automatické rezanie, hoci počiatočná investícia je veľká (nevýhoda), ale náklady na spracovanie sú o 50% nižšie ako mechanické spracovanie. Ako pokročilá výrobná technológia má laserové rezanie výhody širokého rozsahu použitia, flexibilného procesu, vysokej presnosti spracovania, dobrej kvality, čistého výrobného procesu a ľahkej realizácie automatizácie, flexibility, inteligencie a zlepšovania kvality produktov a produktivity práce.

Funkcia stroja

1. Stroj využíva otvorenú štruktúru pracovného stola, dovážaný vysoko presný dvojpohonový hrebeň a pastorok a lineárnu vodiacu koľajnicu, stabilný prenos a vysokú presnosť.

2. Lôžko aj pohyblivý nosník majú integrálnu zváraciu štruktúru. Lôžko je tepelne spracované pri 600°C a dokončené 12-metrovým portálovým frézovaním. Chladí sa v peci 24 hodín. Po žíhaní je zdrsnený a potom podrobený vibračnému starnutiu, ktoré môže úplne eliminovať prispôsobivosť zvárania a spracovania, dobrá tuhosť, vysoká presnosť, môže si udržať dlhodobé používanie bez deformácie.

3. Všetky osi X, Y a Z sa dovážajú z Francúzska so servomotormi s vysokou presnosťou, vysokou rýchlosťou, veľkým krútiacim momentom, veľkou zotrvačnosťou, stabilným a odolným výkonom. Zabezpečte vysokú rýchlosť a zrýchlenie celého stroja.

4. Prijíma špeciálny numerický riadiaci systém vláknového laserového rezacieho stroja CYPCUT založený na operačnom systéme Windows a integruje mnoho špeciálnych funkčných modulov na riadenie laserového rezania s výkonnými funkciami, dobrým rozhraním človek-stroj a jednoduchou obsluhou.

5. Vnorovací softvér CYPNEST Expert Edition je kľúčovou technológiou pre CNC rezacie stroje na realizáciu "nepretržitého rezania, vysokoúčinného rezania a rezania s vysokou rýchlosťou zakladania". Je to základná záruka pre efektívnu úsporu materiálov a zlepšenie účinnosti rezania.

6. Rezacia hlava využíva špeciálne vláknové laserové rezacie hlavy vyrábané medzinárodne uznávanými značkami a kapacitnými snímačmi, s vysokou presnosťou snímania, citlivou odozvou a najstabilnejším a najspoľahlivejším výkonom. 7. Vysoko presný elektronicky riadený proporcionálny ventil dovezený z Nemecka dokáže presne regulovať tlak vzduchu pomocného rezacieho plynu, aby sa dosiahol najlepší rezný efekt.

Komponenty stroja

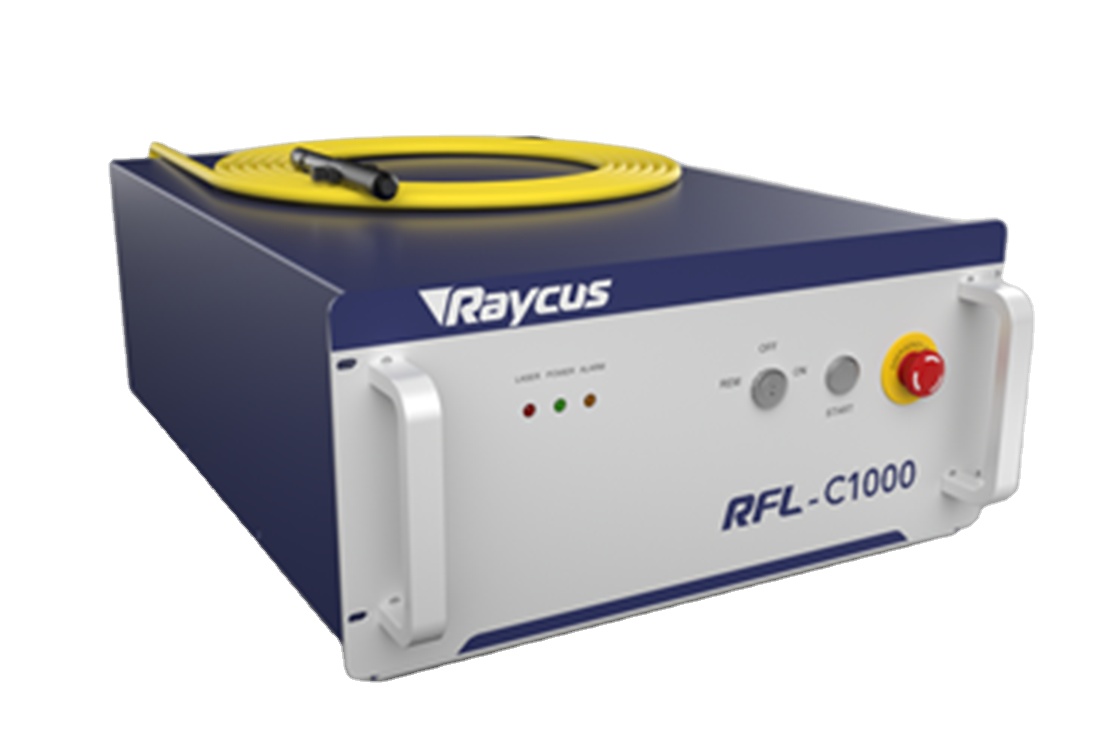

Vláknový laserový zdroj Raycus RFL-C1000

• Vynikajúca kvalita lúča (BPP)

• Konštantný BPP v plnom výkonovom rozsahu

• Použite dlhú ohniskovú vzdialenosť, aby ste získali malý bod

• Elektrooptická účinnosť konverzie > 25 %

• Bezúdržbová prevádzka

• Modulárny dizajn, „plug and play“

• Malé rozmery a jednoduchá inštalácia

• Životnosť zdroja čerpadla >100 000 hodín

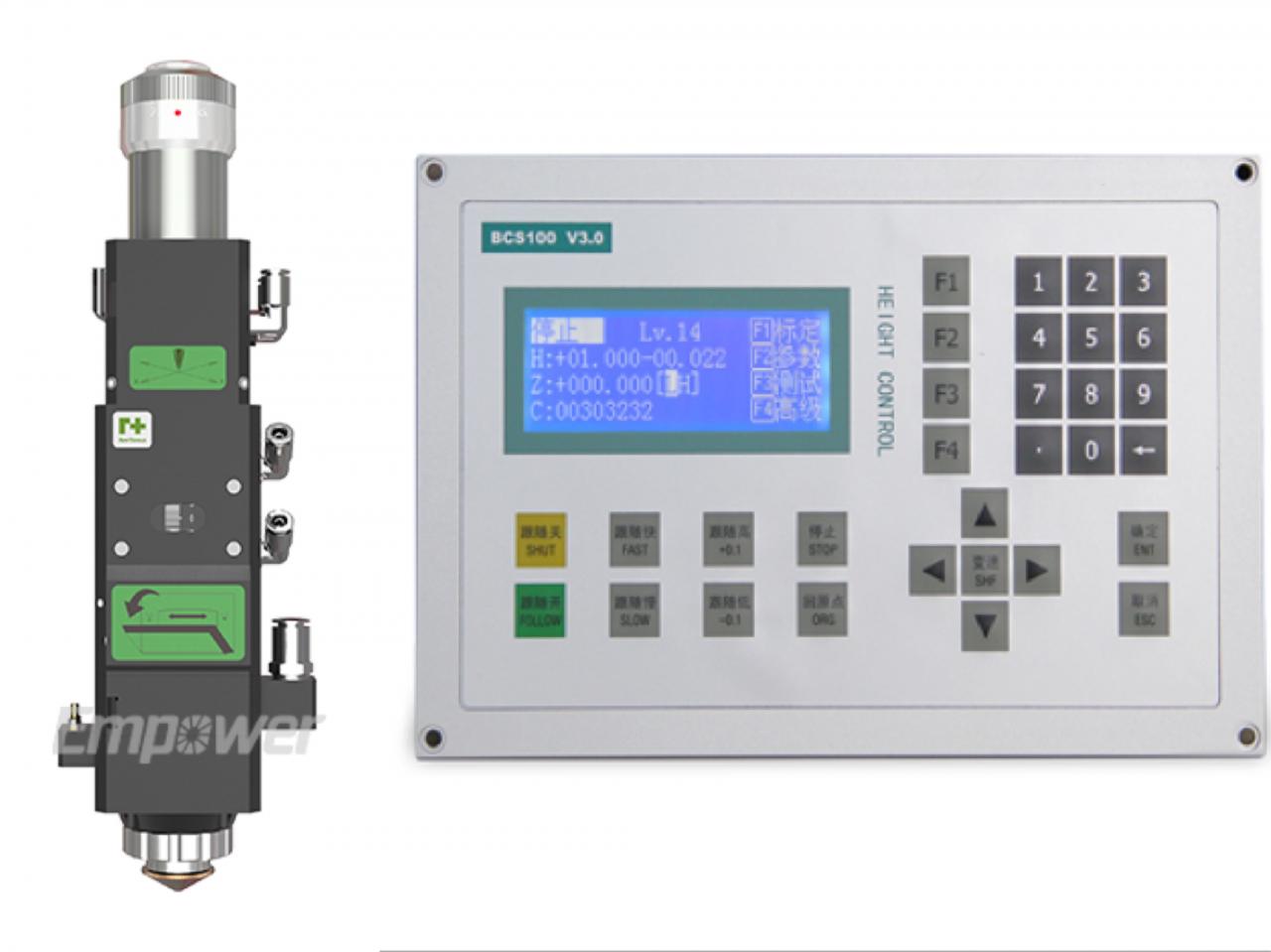

Regulátor reznej hlavy a výšky

• Dostupné s kapacitným snímaním výšky.

• Teplotné senzory chránia optiku a minimalizujú riziko prehriatia.

• 10 mm pohybu objektívu na nastavenie zaostrenia.

• Rýchly a jednoduchý prístup k kryciemu sklu.

• Flexibilný dizajn na optimalizáciu veľkosti bodu.

• Hladký pomocný prietok plynu.

• Kompaktný, ľahký dizajn.

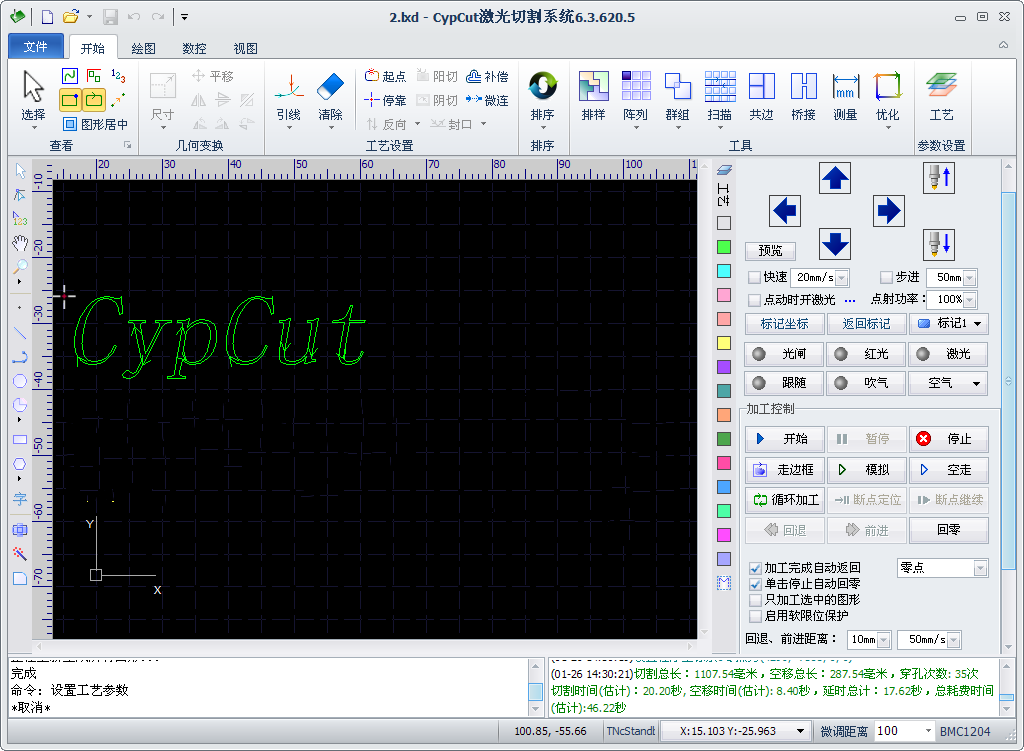

Cypcut rezací systém

• Automatické nastavenie výšky

• Ochrana softvéru

• Ovládanie výkonu laserového lúča

• Funkcia obnovenia bodu náhleho vypnutia

• Skok žaby a funkcia automatického polohovania hrán

• Reakcia v reálnom čase, aby sa predišlo oneskoreniu signálu, ktoré spôsobuje zaoblenie

Špecifikácia

Zoznam hlavných komponentov
Nie	Názov komponentu	Výrobca - Miesto pôvodu
1	Obrábací stroj	Obrábací stroj na zváranie plechov--Dahan
2	Strojový lúč	Hliníkový lúč - Dahan
3	Zdroj vláknového lasera	Raycus/Max 1000W--Čína
4	Laserová hlava	Raytools-- Čína
5	Systém rezania	Cypcut -- Čína
6	Servomotor a ovládač	Schneider - Francúzsko
7	Reduktor rýchlosti	Shimpo - Japonsko
8	Vodiace koľajnice	Hiwin - Taiwan
9	Hrebeň a pastorok	YYC z Taiwanu
10	Proporcionálny ventil	SMC - Japonsko
11	Chladič	Hanli - Čína

technické údaje
Výkon lasera	1000 W
Plocha rezu (mm) (D × Š)	3000 mm × 1500 mm
Maximálna rýchlosť rezania (m/min)	120 m/min
Maximálne zrýchlené	1,5G
Presnosť polohovania	± 0,03 mm mm
Presnosť opakovateľnosti	±0,02 mm
Min. šírka čiary	0,15 mm
Maximálna hĺbka rezu (mäkká oceľ)	12 mm
Nerezová oceľ N2	5 mm
hliník	3 mm
Driving Way	Dovezený servomotor
Prenosová cesta	Importovaný dvojitý ovládač ozubeného hrebeňa a pastorka
Elektrické požiadavky	380V/50Hz.60Amp
Spotreba energie	12 kW
Hmotnosť pracovného kusu	800 kg
Hmotnosť	5500 kg
Veľkosť obrysu (mm)	4800 mm × 2 700 mm × 1 900 mm (D × Š × V)
Obrysová veľkosť s meničom paliet (mm)	8400 mm × 3 000 mm × 2 100 mm (D × Š × V)

Výhody a aplikácie

VÝHODY:

1, Úspora nákladov na spotrebu energie / iba 20-30% laserového rezacieho stroja CO2 pri rovnakom výkone.

2, Flexibilita a presné rezanie jednoduchých alebo zložitých dielov

3, Prijíma dovážaný vláknový laser / životnosť viac ako 100 000 hodín

4, importovaný servomotor a prevodový systém zabezpečujú presné rezanie

5, Vysoko kvalitný rez bez potreby ďalšej povrchovej úpravy

6, Vyššia rýchlosť rezania a efektívnosť, rýchlosť reznej dosky nad 10 metrov za minútu

7, Bezkontaktný rez, čo znamená žiadne stopy alebo kontamináciu materiálu

8, Schopnosť rezať prakticky akýkoľvek plech

APLIKÁCIE:

POUŽITEĽNÉ MATERIÁLY: Nerezová oceľ, uhlíková oceľ, legovaná oceľ, kremíková oceľ, pružinová oceľ, hliník, hliníková zliatina, pozinkovaný plech a iné kovové rúry a rúrky.

UPLATNITEĽNÉ ODVETVIE: Je široko používaný pri spracovaní priemyselných potrubí, zariadení odolných voči výbuchu, vojenskom priemysle, chemickom priemysle, prieskume ropy, lampách a svietidlách, spracovaní kovov, železiarstve, budovách atď.

Naše služby a výhody

Naša služba

1. Dvojročná záruka na tento vláknový laserový stroj a diely vláknového lasera; Jednoročná záruka na ostatné stroje a diely.

2. 24-hodinová profesionálna online technická podpora.

3. Kvalifikovaný inžinier pomôže zákazníkovi vyriešiť problém pomocou TM, Whatsapp v čase, keď sa vyskytne problém.

4. Bezplatná aktualizácia softvéru.

5. Celoživotná údržba a dodávka náhradných dielov.

Naše výhody

1. Alibaba Authentication Enterprise

2. 12-ročné skúsenosti s exportom

3. 20-ročné skúsenosti s výrobou

4. Služba OEM a ODM

5. 24-hodinová online služba

6. Dealerská sieť po celom svete

Podrobnosti

• Aplikácia: REZANIE LASEROM
• Použiteľný materiál: kov
• Stav: Nové
• Typ lasera: Vláknový laser
• Plocha rezu: 3000 * 1500 mm
• Rýchlosť rezania: 120 m/min
• Podporovaný grafický formát: DXF
• Hrúbka rezu: 1-10 mm
• CNC alebo nie: Áno
• Režim chladenia: CHLADENIE VODOU
• Ovládací softvér: Cypcut
• Značka laserového zdroja: Raycus/IPG/Max
• Značka laserovej hlavy: Raytools/Precitec
• Značka servomotora: Yaskawa
• Značka vodiacej lišty: HIWIN
• Značka riadiaceho systému: Cypcut
• Hmotnosť (KG): 5500 KG
• Kľúčové prednosti: Dlhá životnosť
• Značka optických šošoviek: Raytools
• Záruka: 1 rok
• Použiteľné odvetvia: Výrobný závod, Spracovanie plechu
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 2 roky
• Hlavné komponenty: laserový zdroj
• Maximálna rýchlosť rezania (m/min): 120 m/min
• Maximálne zrýchlenie: 1,5G
• Presnosť polohovania: ±0,03 mm
• Presnosť opakovateľnosti: ±0,02 mm
• Minimálna šírka čiary: 0,15 mm
• Maximálna hĺbka rezu (mäkká oceľ): 12 mm
• Nerezová oceľ N2: 5 mm
• Hliník: 3 mm
• Elektrické požiadavky: 380V/50Hz.60Amp
• Obrysová veľkosť s meničom paliet (mm): 8400 mm * 3 000 mm * 2 100 mm (D * Š * V)
• Certifikácia: Sgs
• Poskytovaný popredajný servis: Online podpora, bezplatné náhradné diely, technická podpora videa
• Pozáručný servis: Video technická podpora, Žiadny servis, Online podpora, Náhradné diely, Údržba a oprava v teréne
