3+1 osový CNC hydraulický ohraňovací lis so systémom Esa

Hlavné rysy:

* 3 1 os, Y1 Y2 os X zakikiríkanie

* Rýchloupínacia svorka

* Synchronizované valce pre os Y1 a Y2. * Schneider Electrics, servomotor a ovládač Yaskawa

* Dovážaná vodiaca skrutka s guľôčkovým ložiskom a lineárna vodiaca koľajnica

Ovládač	DELEM 52S
Motor	Siemens
Ventil	BOSCH Rexroth
Elektrika	Schneider
Pumpa	Slnečno
Servo	Yaskawa
Nožný pedál	Kacon

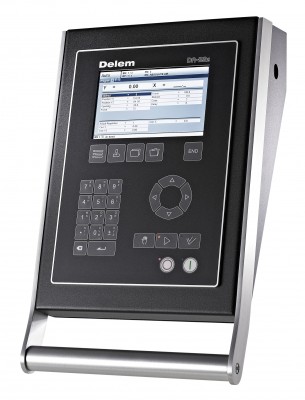

Ovládač

DELEM DA52S

* Rýchle programovanie na jednu stránku
* Navigácia pomocou klávesových skratiek
* 7" farebný TFT VGA
* Až 4 osi (Y1, Y2 a 2 pomocné osi)
* Ovládanie koruny* Knižnica nástrojov/materiálov/produktov
* USB, periférne rozhranie
* Pokročilé riadiace algoritmy osi Y pre ventily s uzavretou slučkou, ako aj s otvorenou slučkou

Hlavné parametre

séria	názov	PB-CNC 63T/1600	Jednotka
1	CNC ovládač	DA52S
2	Os	Y1 Y2 X Zaspievanie
3	Ohybová sila	63	Ton
4	Max. Šírka ohybu	1600	mm
5	Max. Hrúbka ohybu	5(MS,L=1600mm),3(SS,L=1600mm)	mm
6	Mŕtvica	200	mm
7	Vzdialenosť stĺpca	1000	mm
8	GAP	480	mm
9	Hĺbka hrdla	320	mm
10	Šírka pracovného stola	110	mm
11	Výkon hlavného motora	5.5	KW
12	Back Gauge Stroke	600	mm
13	Presnosť osi X	0.01	mm
14	Olejova pumpa	13-MCY
15	Max. Hydraulický tlak	30	Mpa
16	Potreba hydraulického oleja	100 (L-HM 46)	L
17	Zaspievanie	Elektrické zaspievanie
18	Napätie	220/380/415/440	V
19	Dĺžka	2000	mm
20	šírka	1700	mm
21	Výška	2100	mm
22	Hmotnosť	3000	KG

Podrobné obrázky

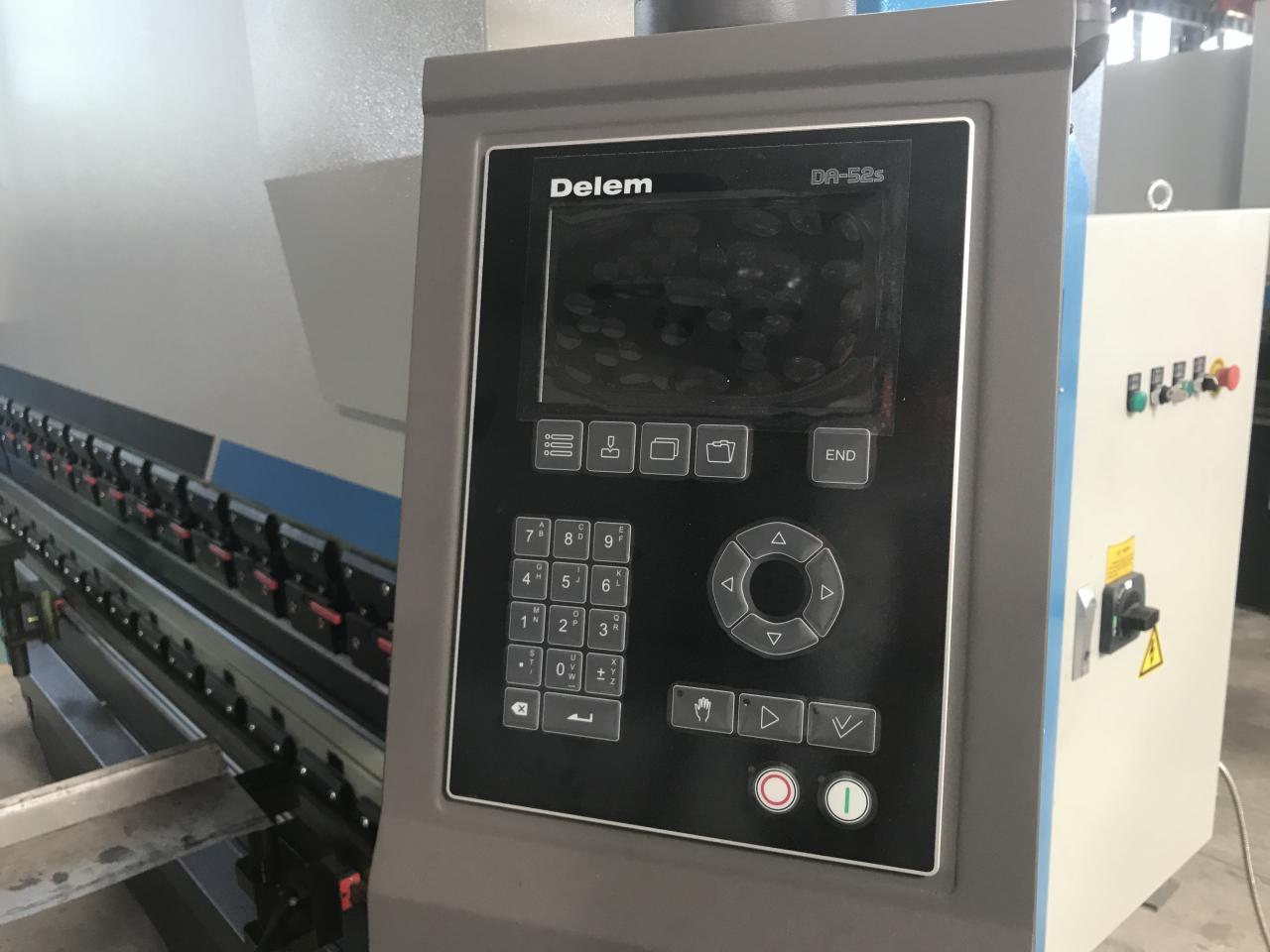

Ovládač DA52S

Špičková kvalita a trieda na svete

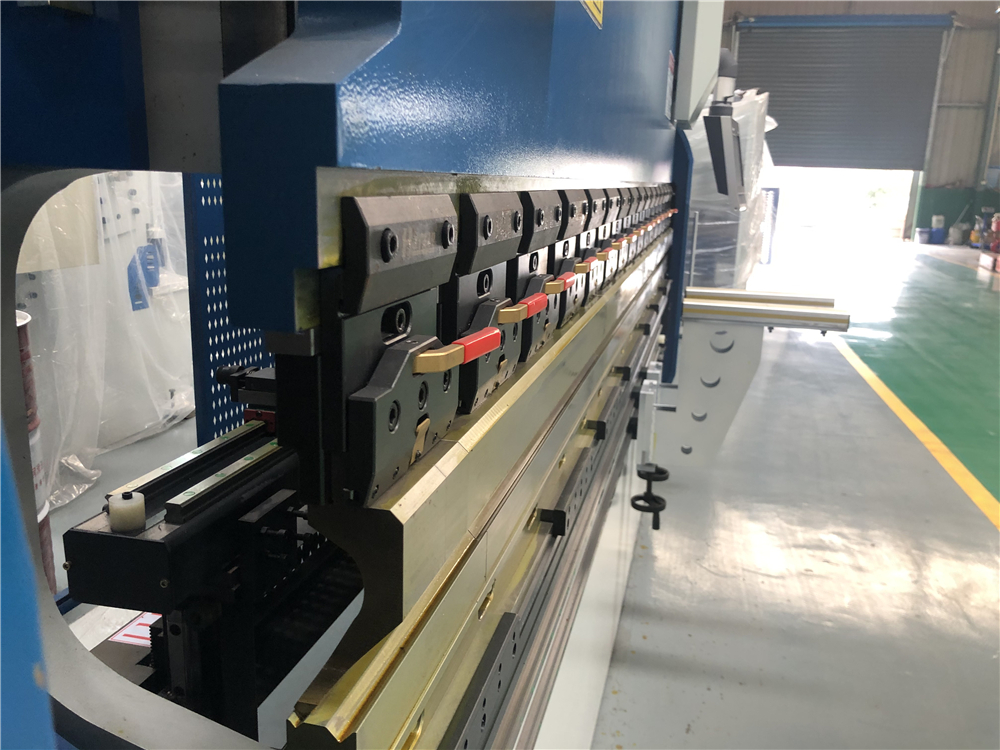

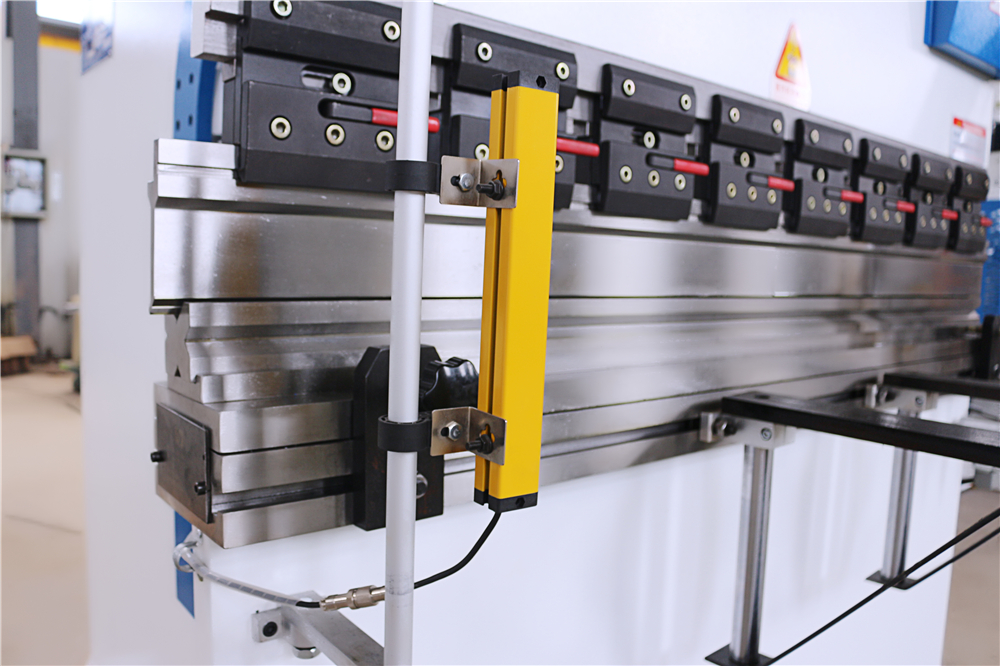

Rýchloupínacia svorka nástroja

Jeden kľúč uvoľnite a opravte

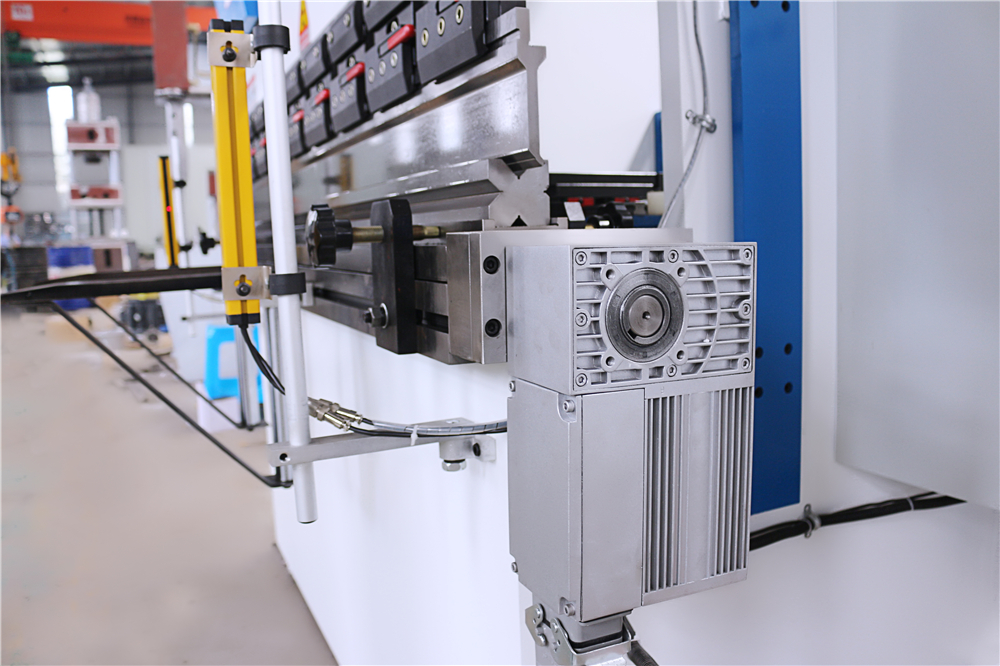

Elektrické zaspievanie

Automatický kŕmny stôl riadený systémom

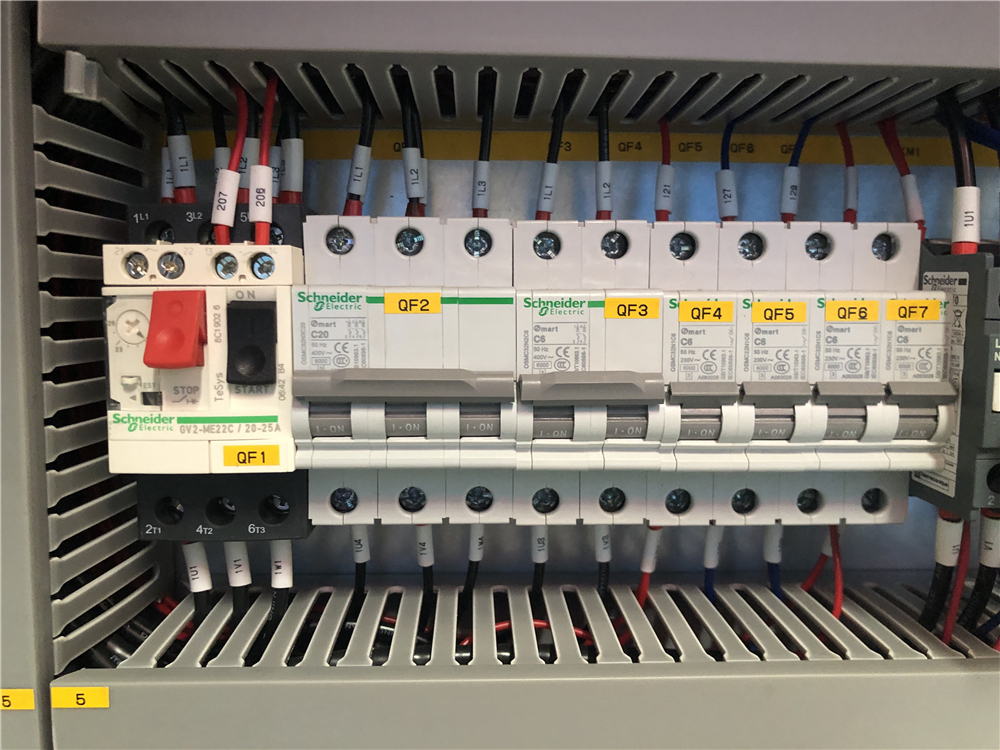

Schneider Electrics

Svetoznáme otruby, stabilná kvalita. ľahko dostupné náhradné diely

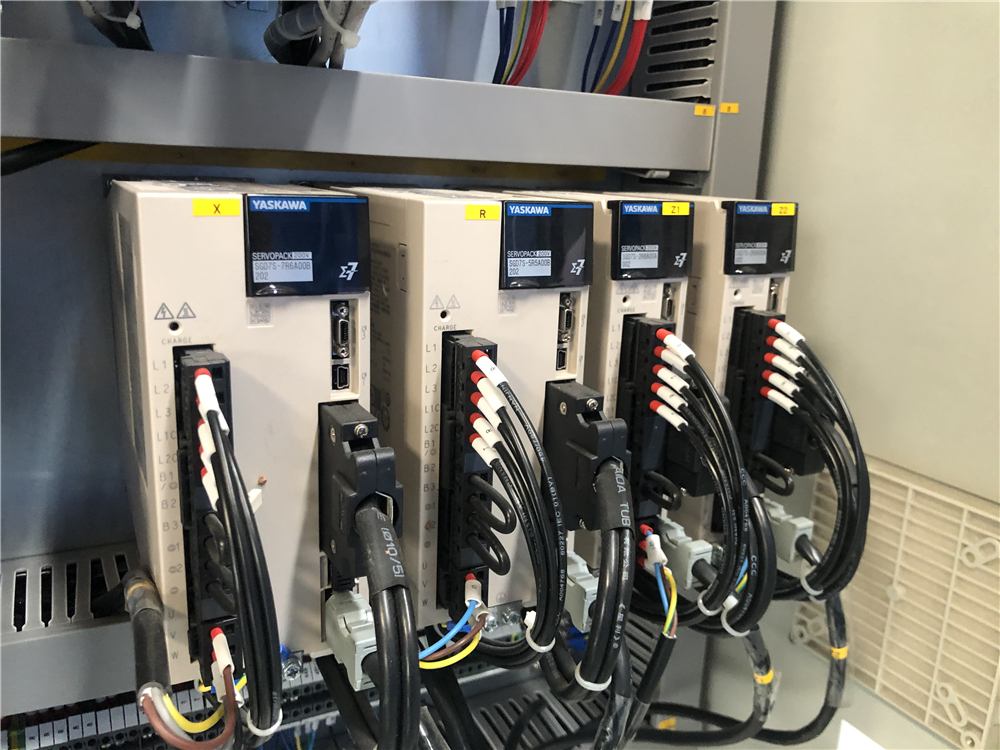

Servo Yaskawa

Japonská značka, vysoká kvalita.

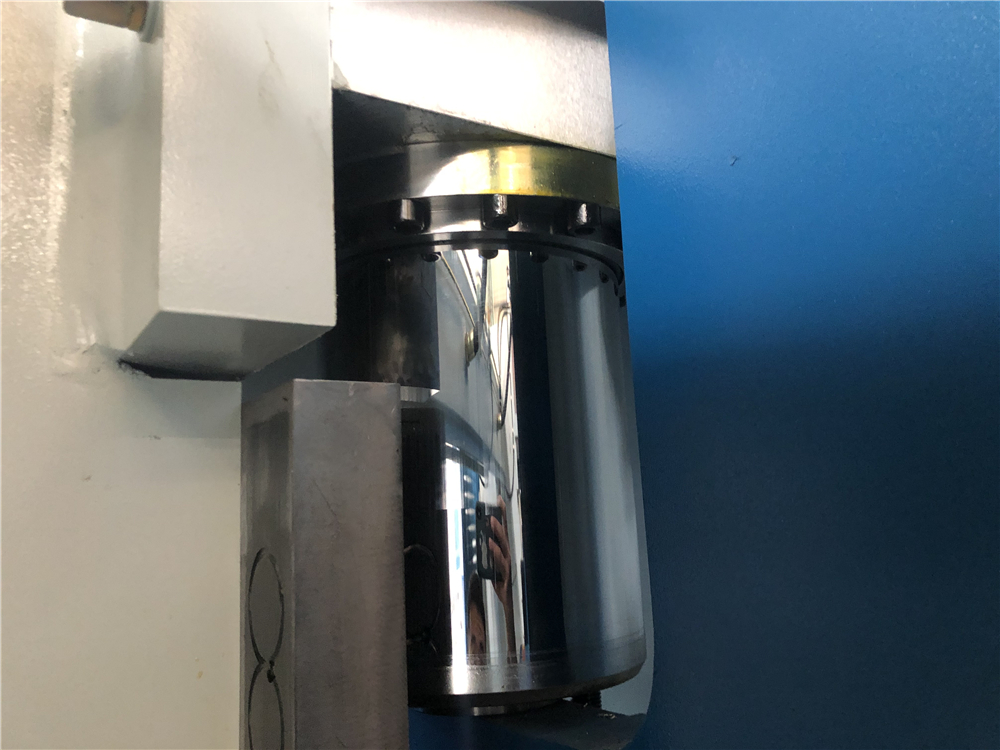

Taifengský valec

Najznámejšia značka v Číne. Doživotná popredajná údržba.

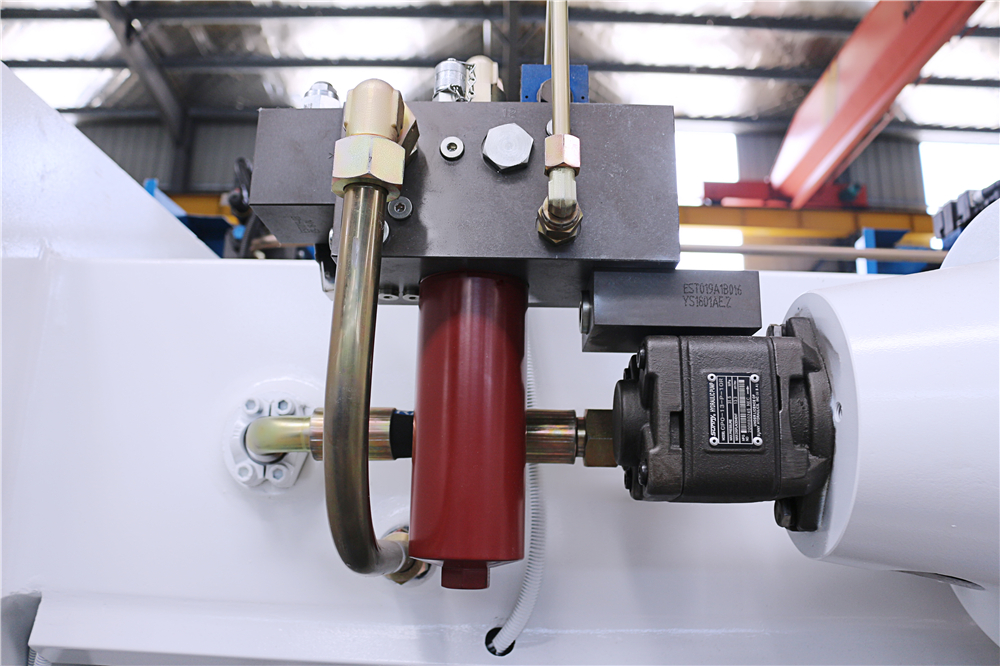

Ventil Rexroth

Nemecko Ventil BOSCH. Jednoduchá štruktúra, ľahká oprava

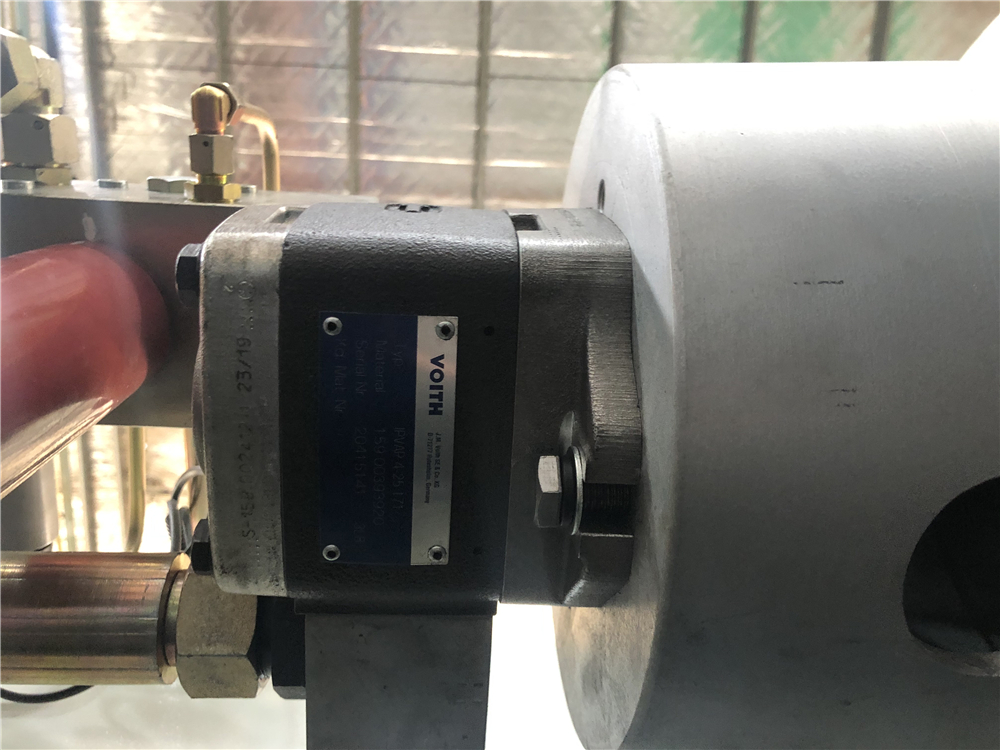

Olejové čerpadlo Sunny

Americká najznámejšia značka čerpadiel. Vysoká kvalita

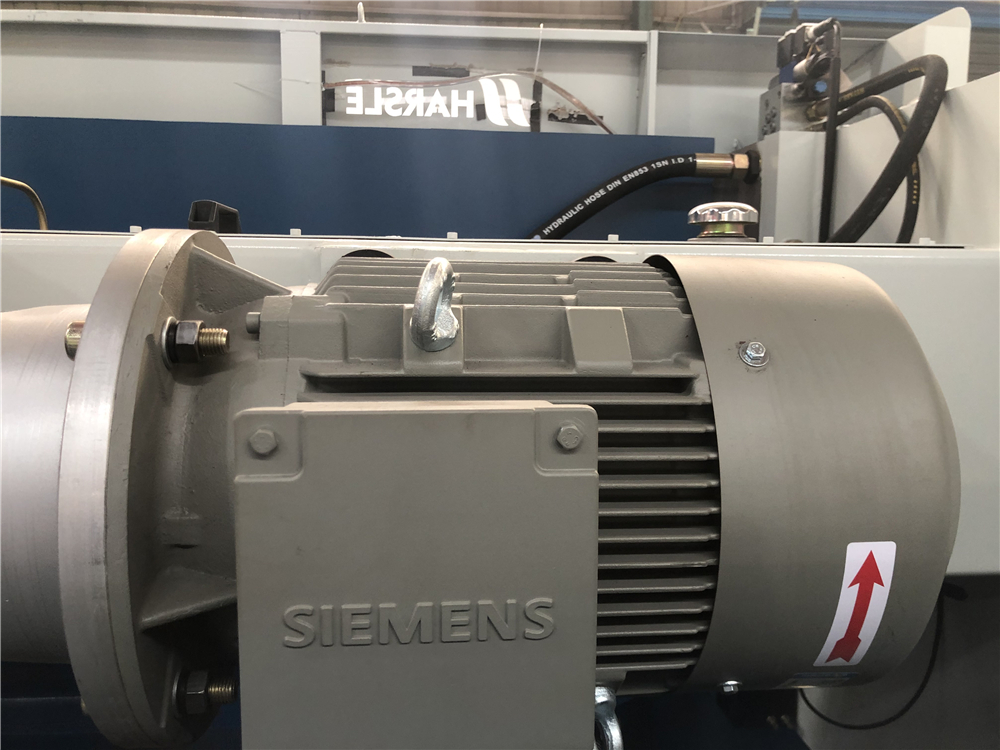

Motor Siemens

Pôvodný motor dovezený z Nemecka Siemens

Bočný svetelný záves

Značka SDKELI, CE štandard

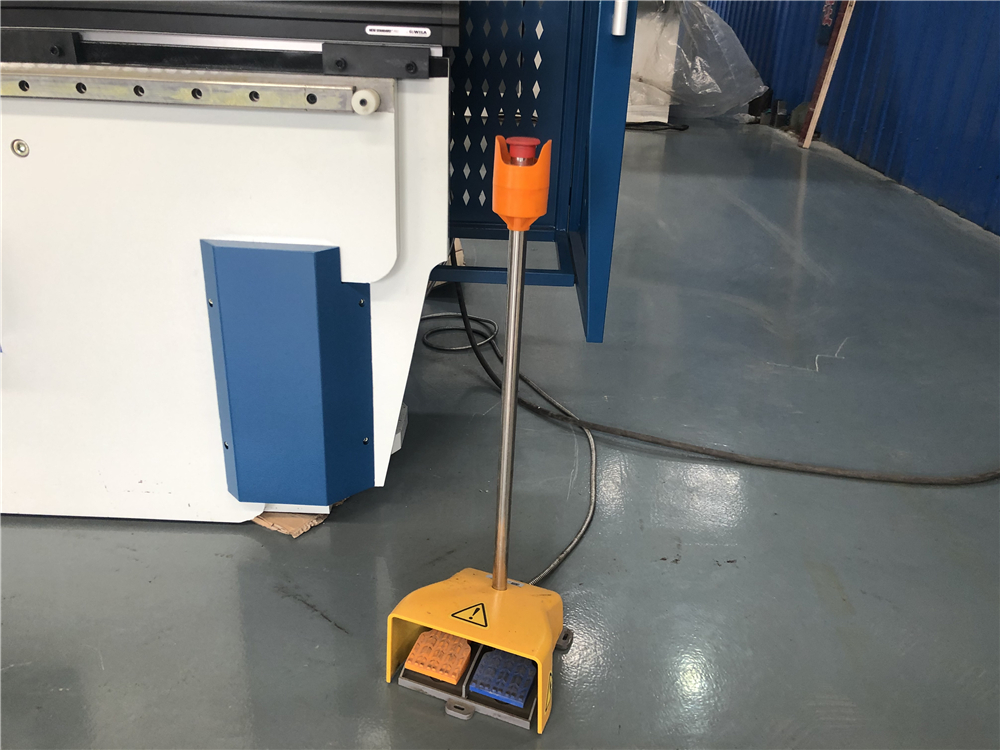

Nožný spínač Kacon

South Koera CE štandardný nožný spínač

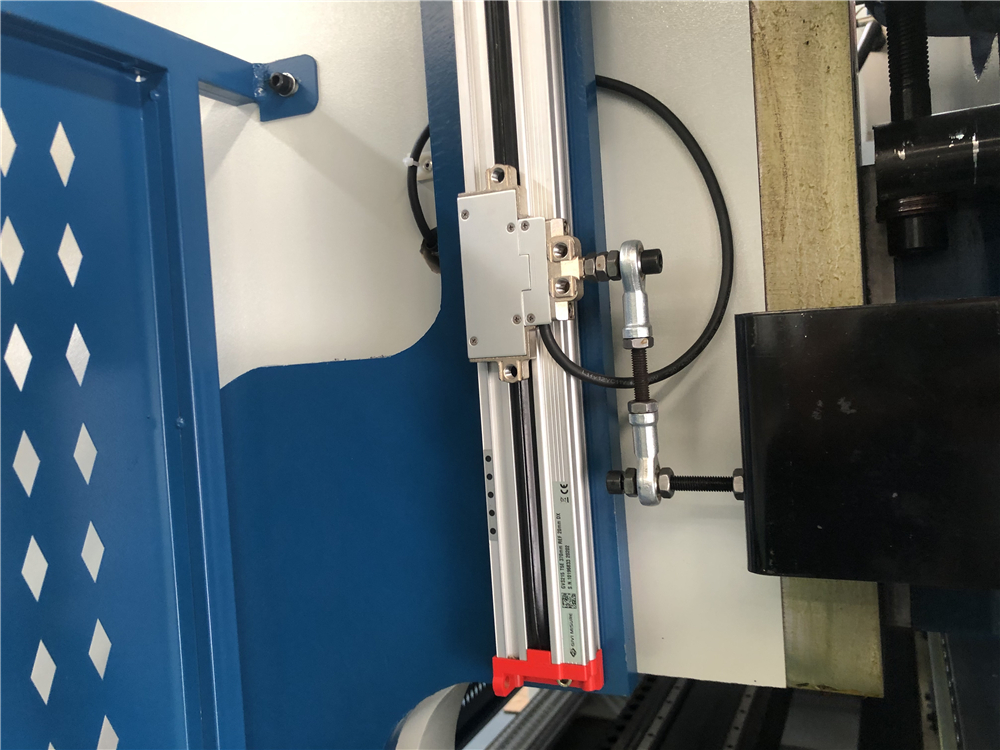

Lineárny kódovač GIVI

Vysoká presnosť, stabilná kvalita.

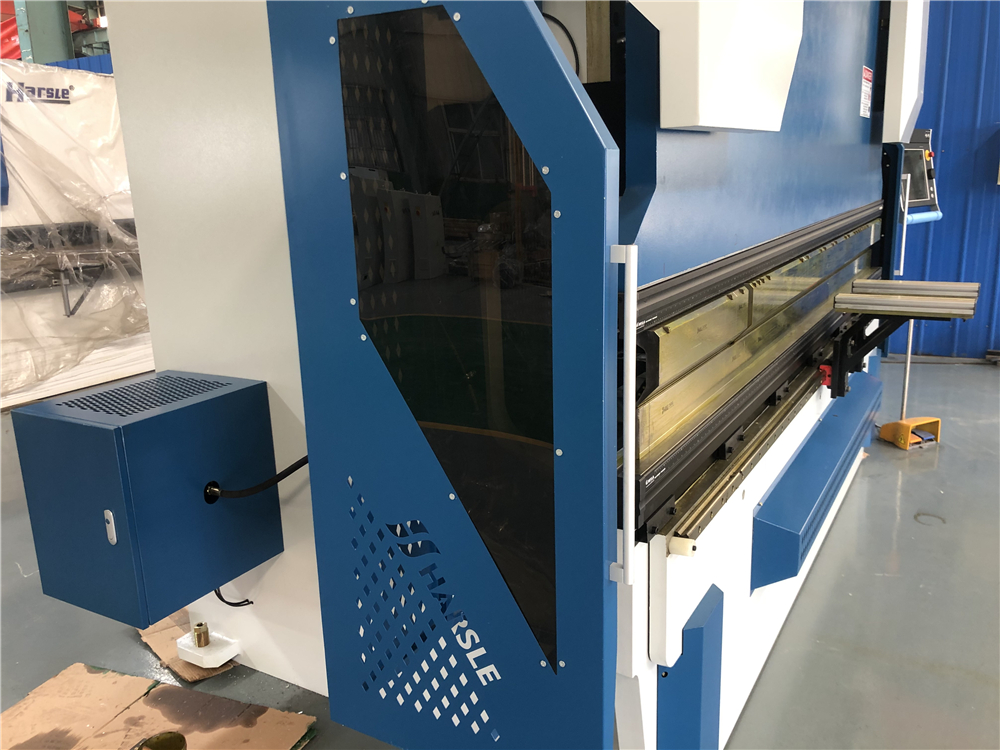

Bočný plot

Bezpečnostná norma CE. Pri otvorení vypnite

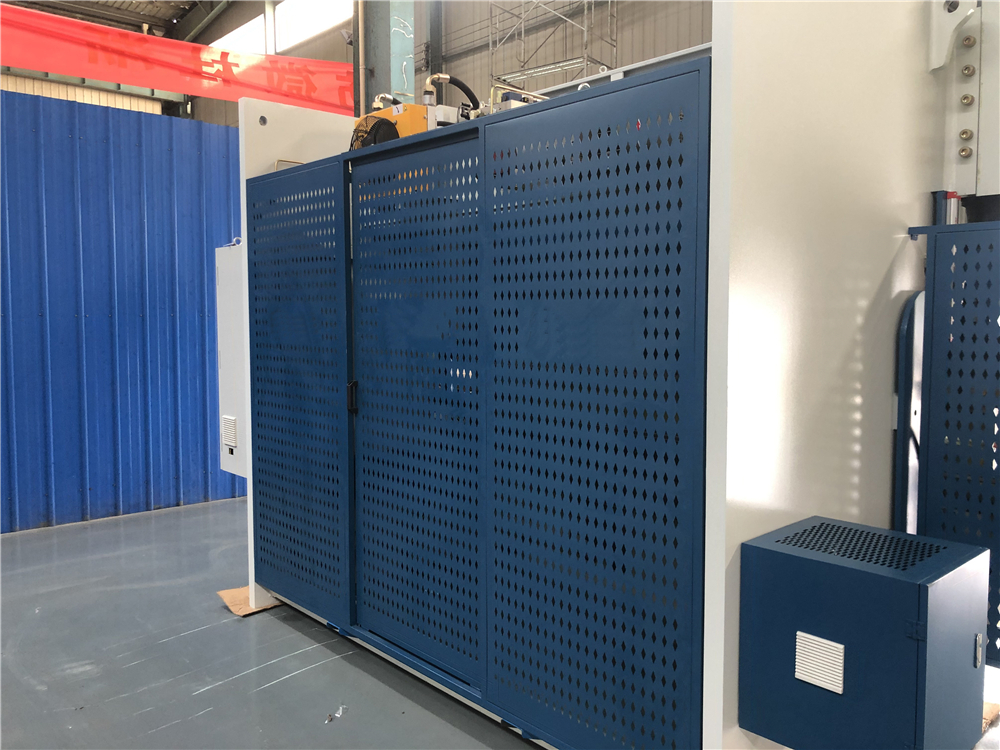

Zadný plot

Pohyblivé dvere. Vypnite pri otvorení dvierok

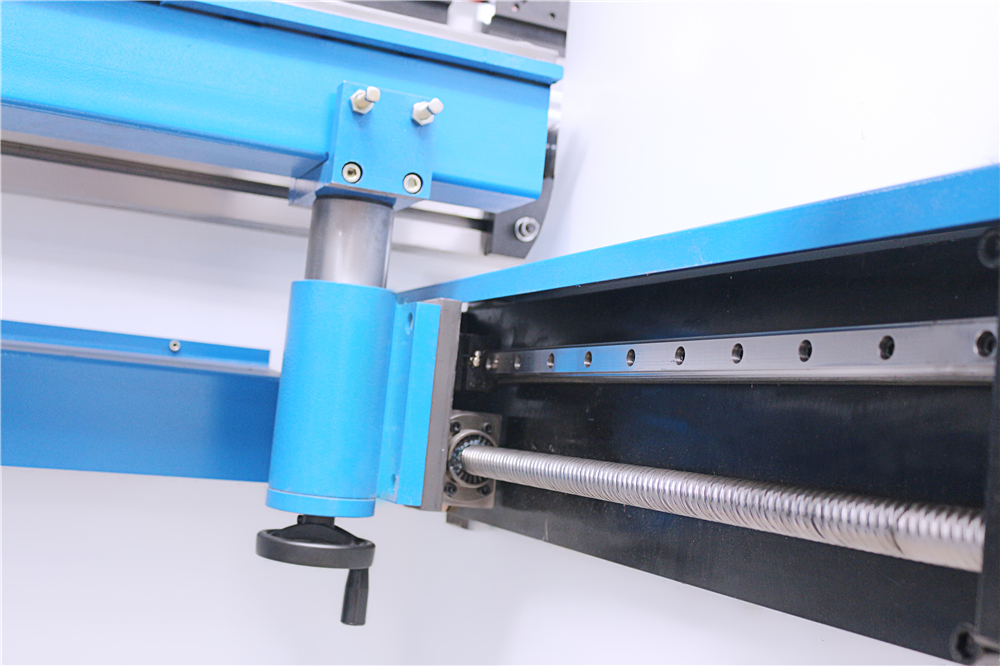

Hiwin Linear Guider a guľôčková skrutka

Taiwanská značka. Vysoká presnosť

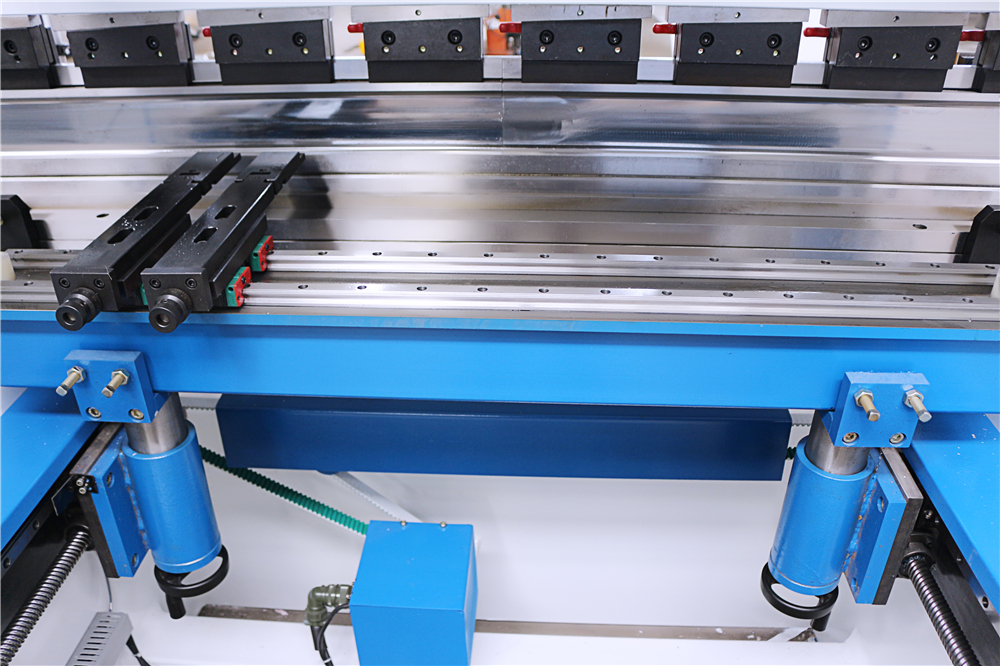

Backgauge

Ovládané servomotorom. os X

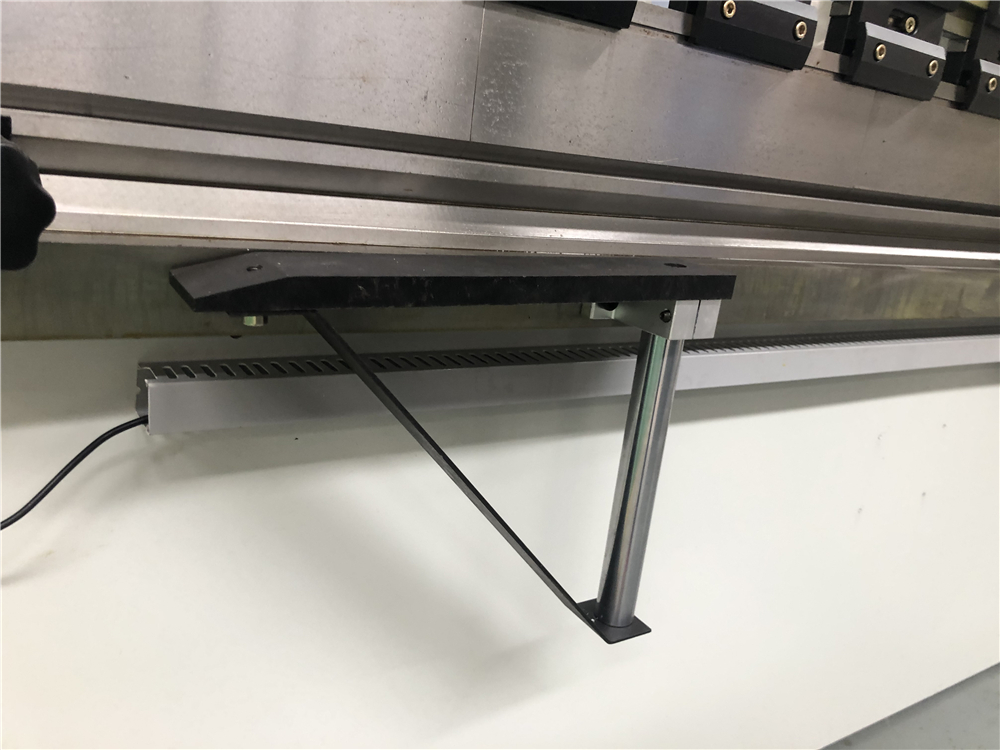

Predné podpery

2 pohyblivé ramená pre tanier

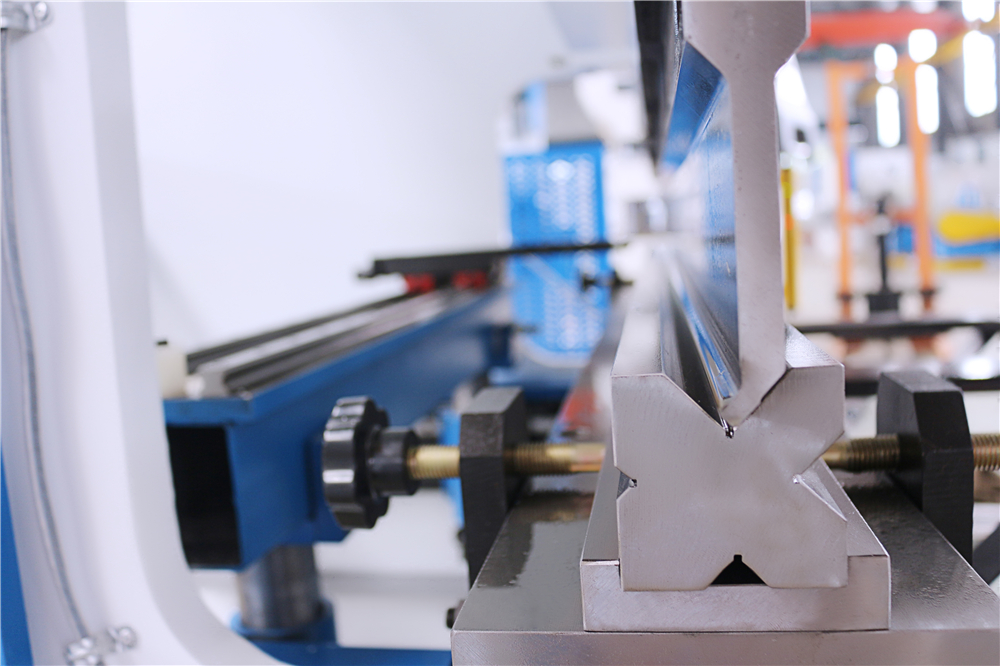

Štandardné nástroje

* Materiál Cr12MoV, HRC> 55
*Štandardne rozdelené na dĺžku 835 mm
*jeden kus rozdelený na malú časť
* Ľavá a pravá strana so strihom v tvare L
*Voliteľné náradie typu AMADA

Voliteľné diely

Zariadenie na ochranu pred laserom

Na použitie podľa normy CE. Dbajte na bezpečnosť prstov

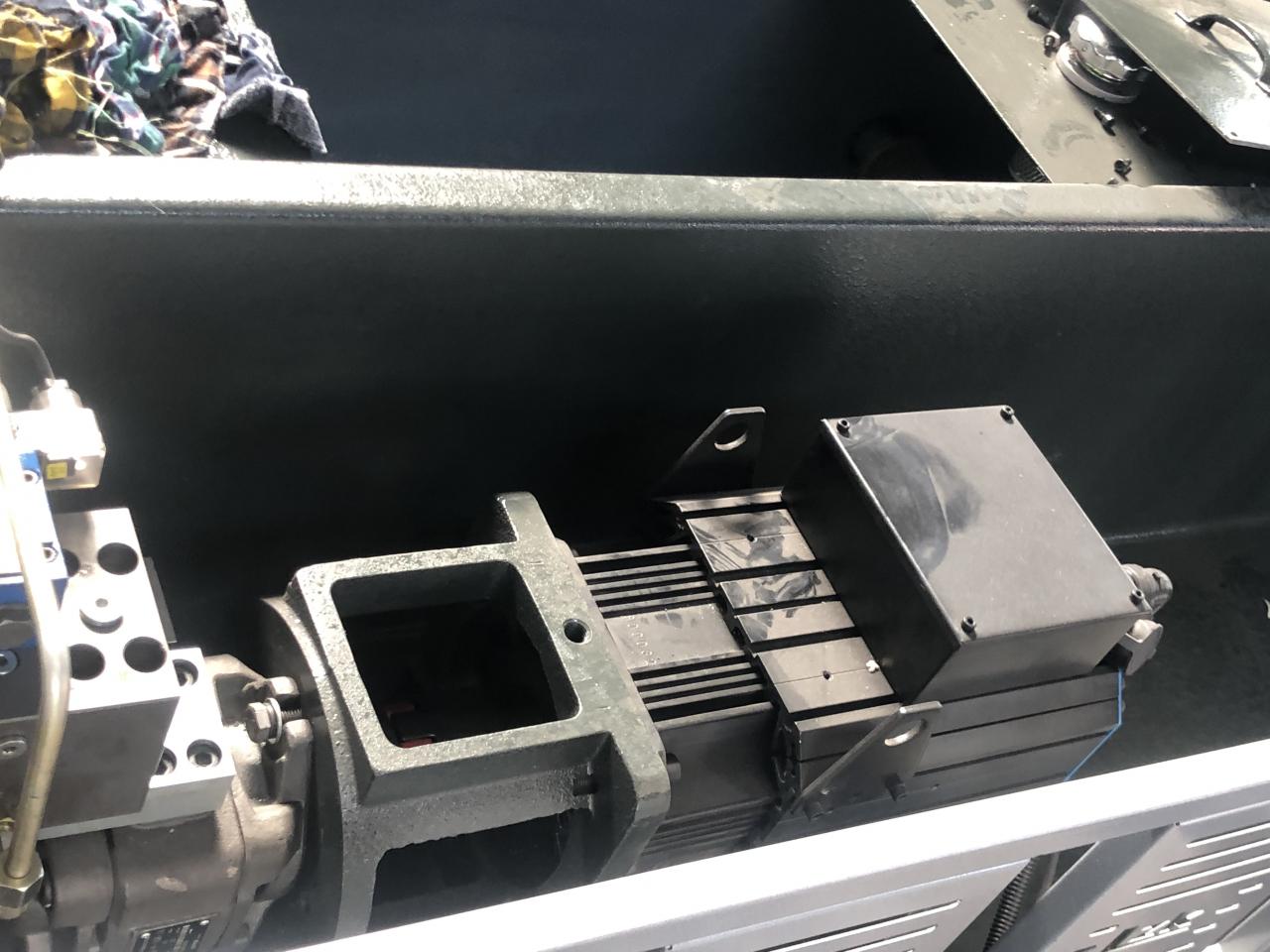

Hlavný servo motor

Rýchla rýchlosť. Žiadny hluk pri práci stroja. Potrebujete menej hydraulického oleja.

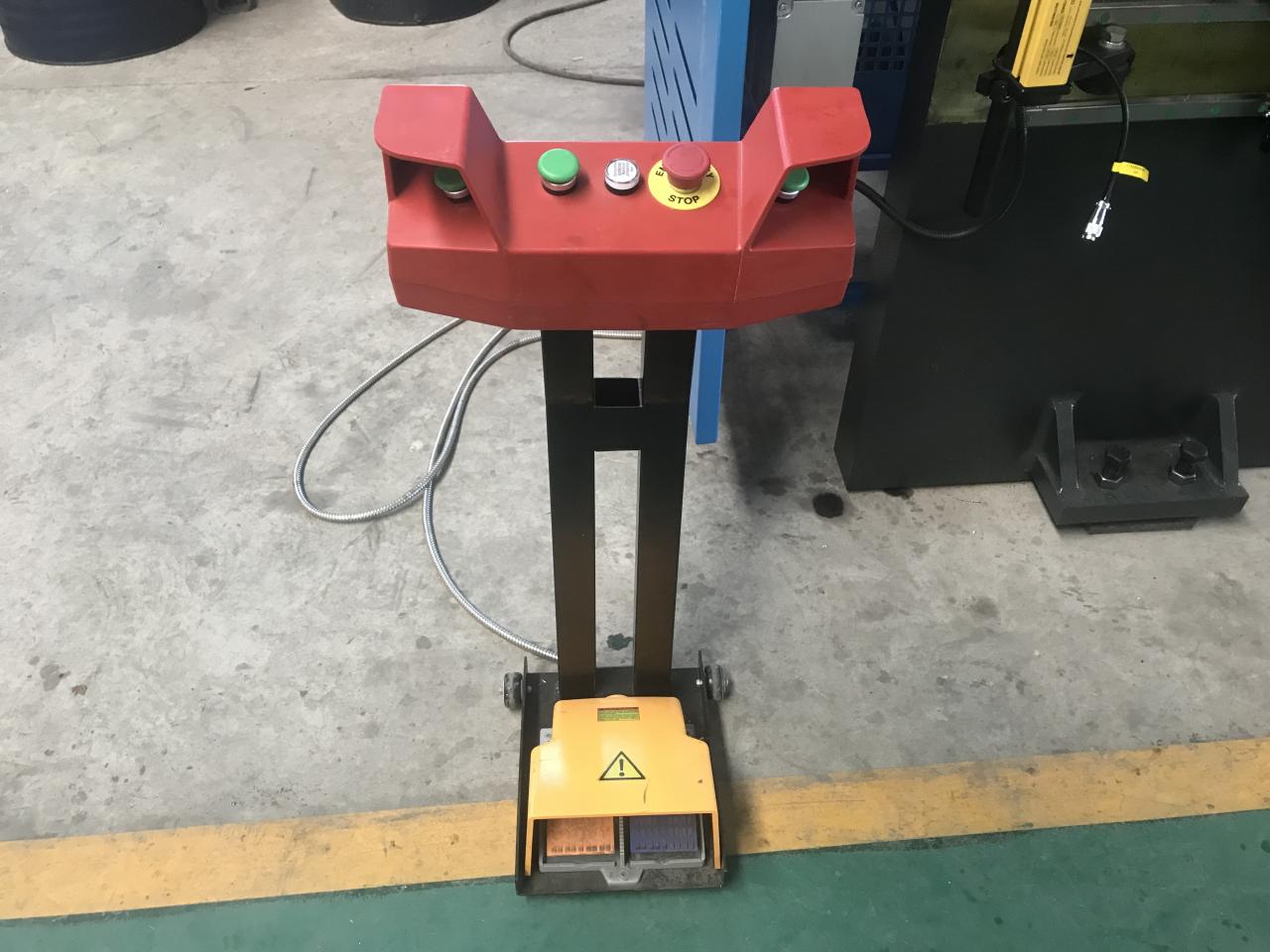

Dvojručný nožný spínač

V prípade normy CE dodržujte bezpečnosť.

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 200 mm
• Typ stroja: Synchronizovaný
• Dĺžka pracovného stola (mm): 1600 mm
• Šírka pracovného stola (mm): 180 mm
• Rozmer: 2200*1750*2000
• Stav: Nové
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník, mosadz
• Automatizácia: Automatická
• Doplnkové služby: Koncové tvarovanie
• Rok: 2020
• Hmotnosť (KG): 6600
• Výkon motora (kw): 5,5 kw
• Kľúčové predajné body: Jednoduchá obsluha
• Záruka: 1 rok
• Použiteľné odvetvia: predajne stavebných materiálov, opravovne strojov, výrobný závod, domáce použitie, stavebné práce, energetika a baníctvo, reklamná spoločnosť
• Umiestnenie showroomu: Egypt, Nemecko, Filipíny, Keňa, Južná Afrika
• Certifikácia: ce
• Poskytovaný popredajný servis: bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, technická podpora videa, podpora online
• Pozáručný servis: Video technická podpora, online podpora, náhradné diely, terénna údržba a oprava
• Lokalizácia miestnych služieb: Egypt, Nemecko, Vietnam, Filipíny, Bangladéš, Južná Afrika, Uzbekistan
• Menovitý tlak (kN): 1000 kN
