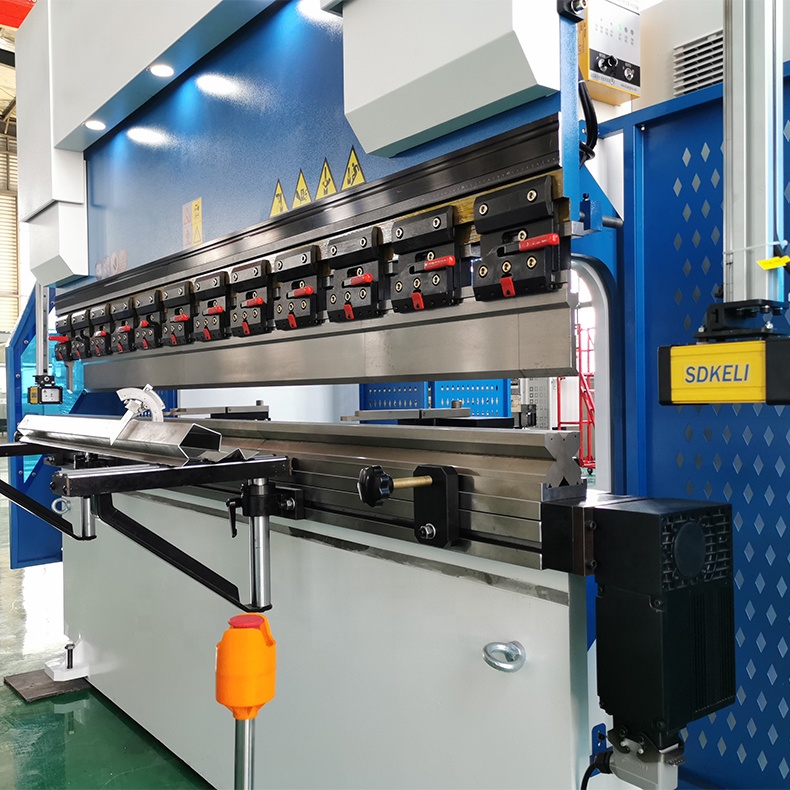

160t-4000 4-osový CNC ohýbací lis Hydraulický ohýbací stroj

Popis produktov

Press Brake je nový CNC ohýbací stroj uvedený na trh spoločnosťou RAYMAX v roku 2020 a je vhodný pre výrobcov s vysokými požiadavkami na presnosť a nákladový výkon. 4-osová CNC ohýbačka je náš najobľúbenejší model podľa objemu a skutočný pracant, ktorý je vyrobený z vysoko kvalitných dielov a ponúka vážnu spoľahlivosť. Technológia synchronizácie Y1 a Y2 zaisťuje vysokú rýchlosť nájazdu, ohybu a návratu. Jeho schopnosť dĺžky ohybu a rozsah tlaku je možné prispôsobiť tak, aby spĺňali rôzne výrobné požiadavky.

Stabilný a odolný výkon tela stroja

1, Integrované zváranie rámu stroja.

2, Rám stroja tvorený CNC trojrozmerným obrábacím centrom v jednom procese, ktorý zaisťuje rovnobežnosť a zvislosť každej montážnej plochy.

3, laminácia s vnútorným napätím temperovaním otryskaním na odstránenie hrdze a antikoróznej úpravy.

4, Výstrel na odstránenie hrdze a antikoróznej úpravy.

Vedecký dizajn

1, Synchrónny pohyb osí Y1 a Y2, každá riadená nezávislým valcom.

2, Možnosť pridať možnosti a upgrady do konfigurácie v neskoršej fáze.

Šetrný k životnému prostrediu

Nízka hlučnosť pri čakaní a rýchlom dole (menej ako 25 decibelov), stláčaní a vracaní, pretože tlak v hydraulickom systéme je reguláciou v uzavretej slučke hlavného motora serva. Spotreba energie nižšia ako bežný stroj o 60% vďaka použitiu servomotora.

Technické parametre

Pre viac modelov strojov nás prosím kontaktujte, odpovieme vám ASAP!
Model	Vzdialenosť pólov (mm)	Hĺbka hrdla (mm)	Zdvih posúvača (mm)	Maximálna výška (mm)	Moc (kw)	Hmotnosť (kg)	Rozmer (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Kontrolný systém

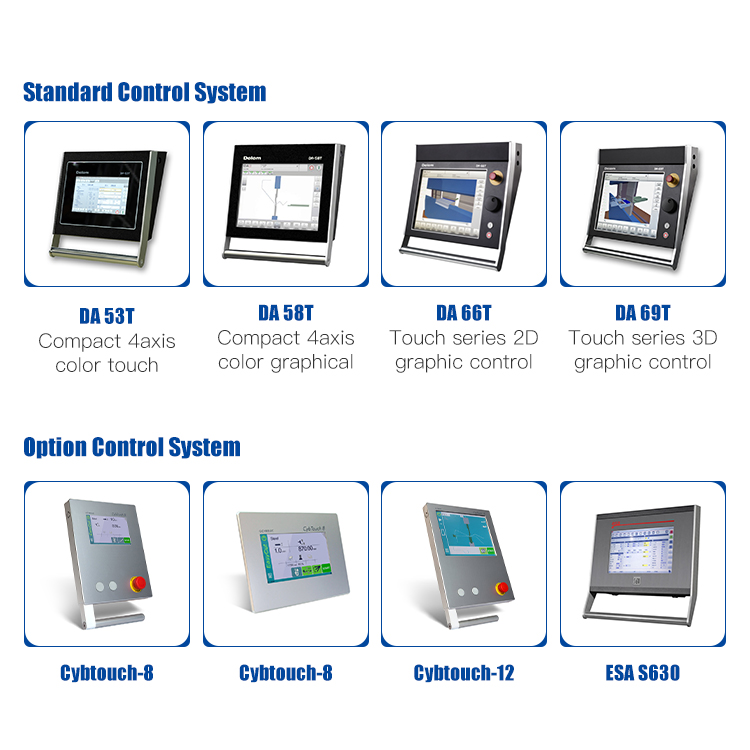

CNC ohýbačka Amuda môže byť vybavená rôznymi riadiacimi systémami. Náš vysoko účinný systém zadného dorazu poskytuje našim zákazníkom rôzne automatizačné riešenia.

Displej stroja

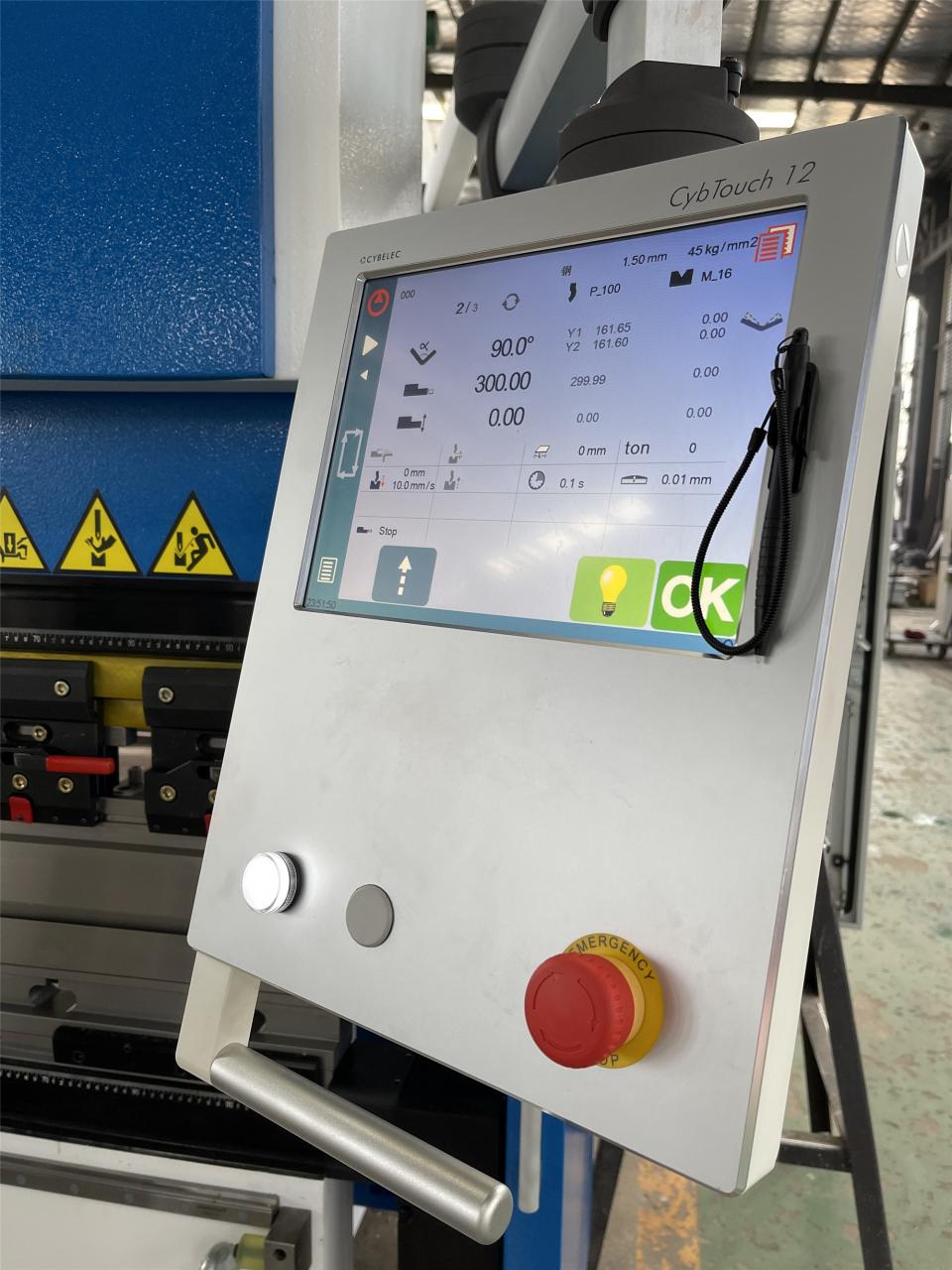

Systém ovládača Cybtouch-12

1. Ovláda 4 osi.

2. Automatické poradie ohybov (voliteľné).

3. Výpočet prídavku na ohyb.

4. Výpočet tlaku - koruny.

5. Modulárne nástroje pre každý diel alebo ohyb.

6. Korekcia uhla a zadného dorazu.

7. Tele-údržba prostredníctvom bezdrôtového pripojenia k PC alebo notebooku.

8. USB port pre pamäťovú kartu na prenos/zálohovanie dát.

Vysoko efektívny pracovný stôl

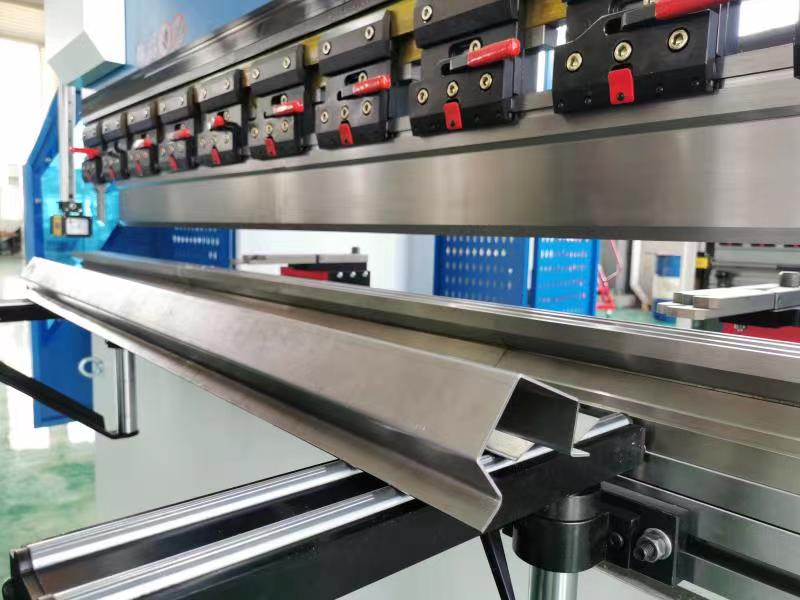

1, Môžete použiť celú dĺžku ohybu, pretože neexistujú žiadne interferenčné obrysy.

2, CNC prispôsobená forma

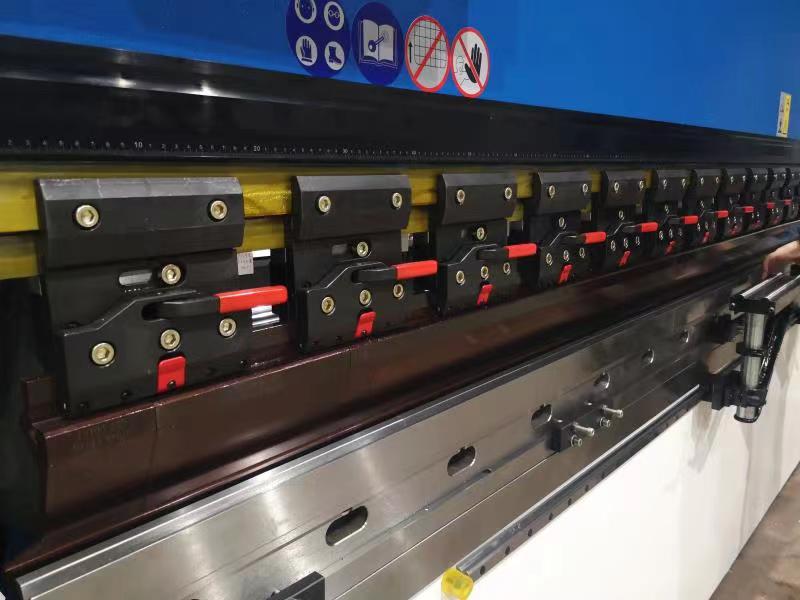

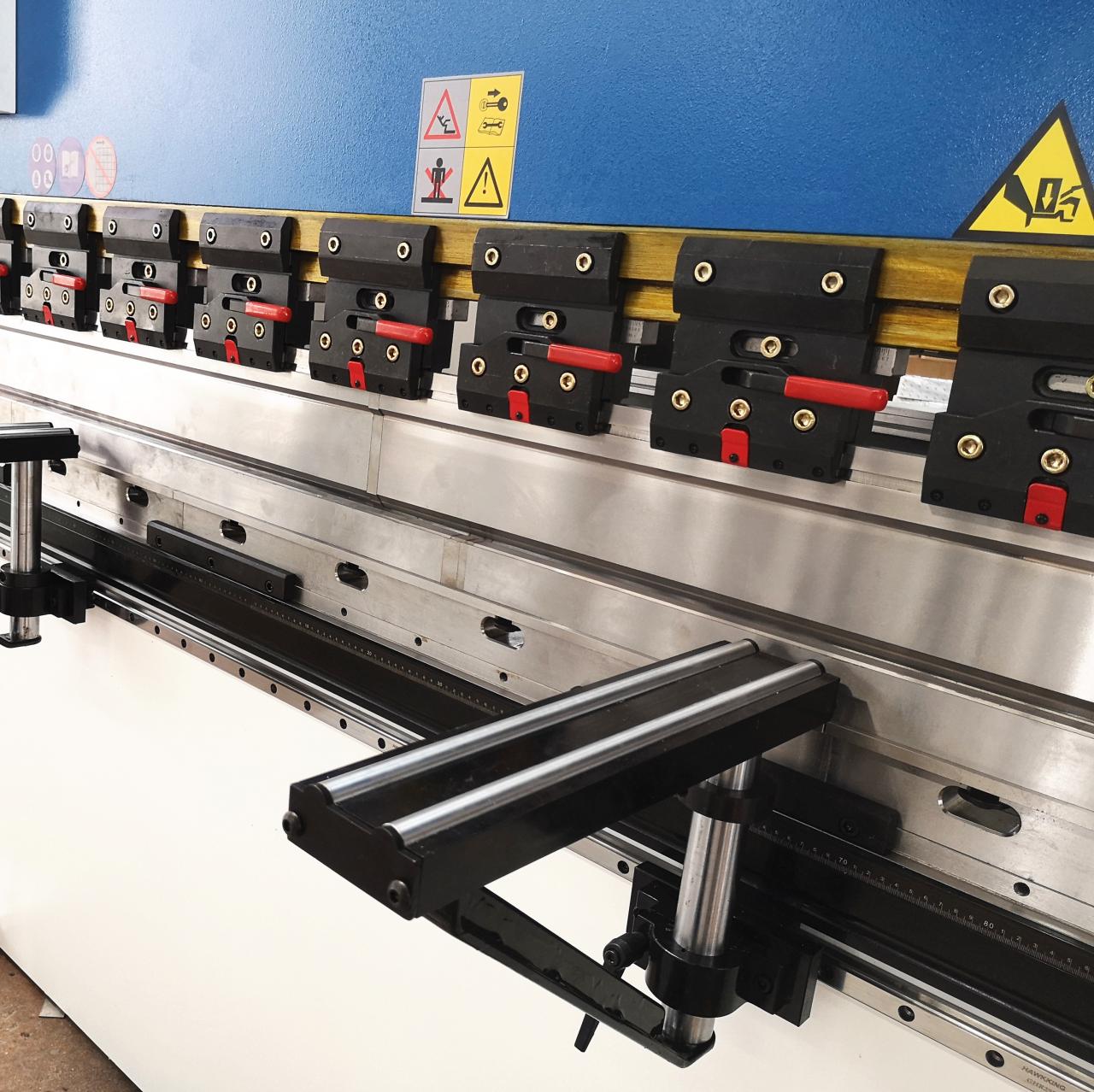

3, Quick clip: rýchla výmena nástroja vďaka vertikálnemu nastaveniu, aby sa skrátil čas nastavenia.

4, Nosné ramená: Ergonomické podporné konzoly a LED osvetlenie pracovného priestoru slúžia na maximalizáciu vašej jednoduchosti obsluhy.

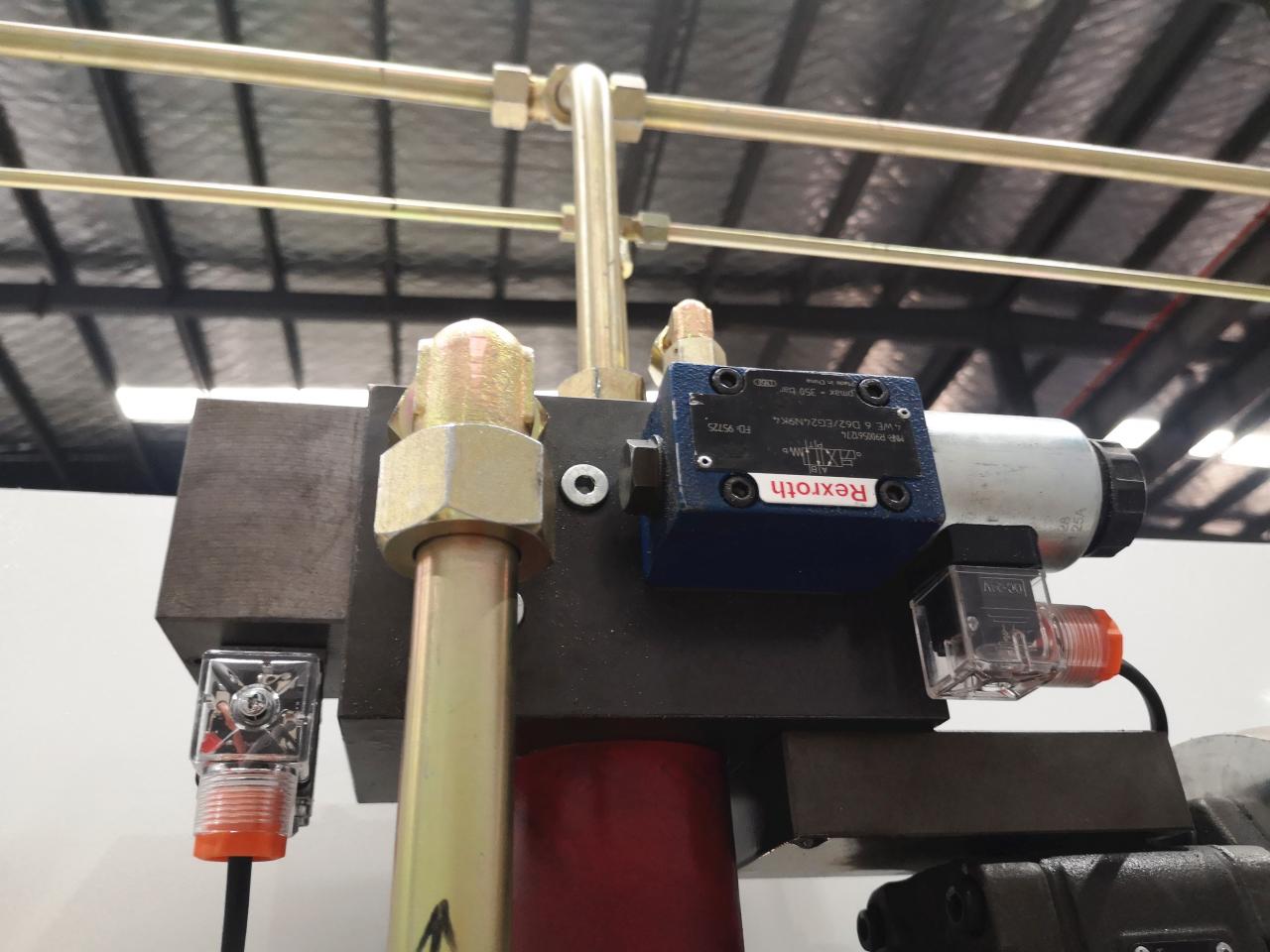

5. Hydraulický ventil (Rexroth z Nemecka)

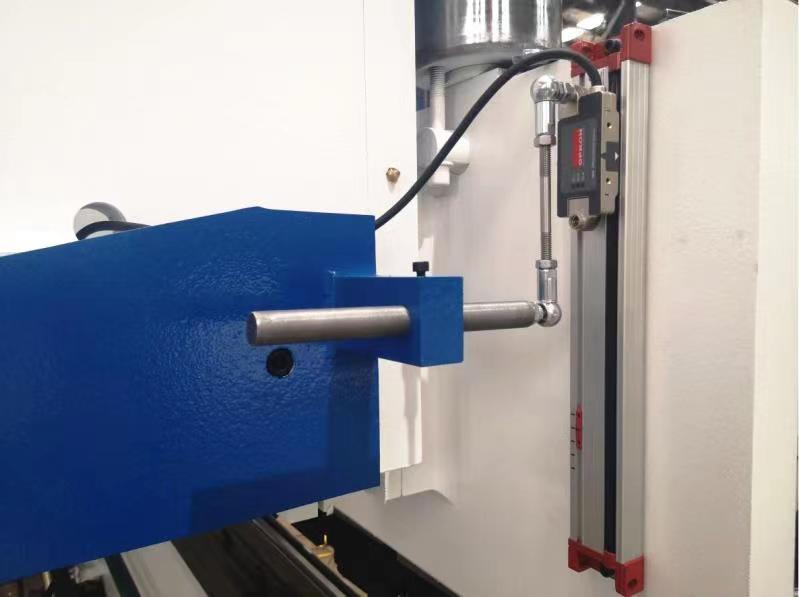

6, GIVI Roštové pravítko (z Talianska): presné polohovanie dráhy zdvihu

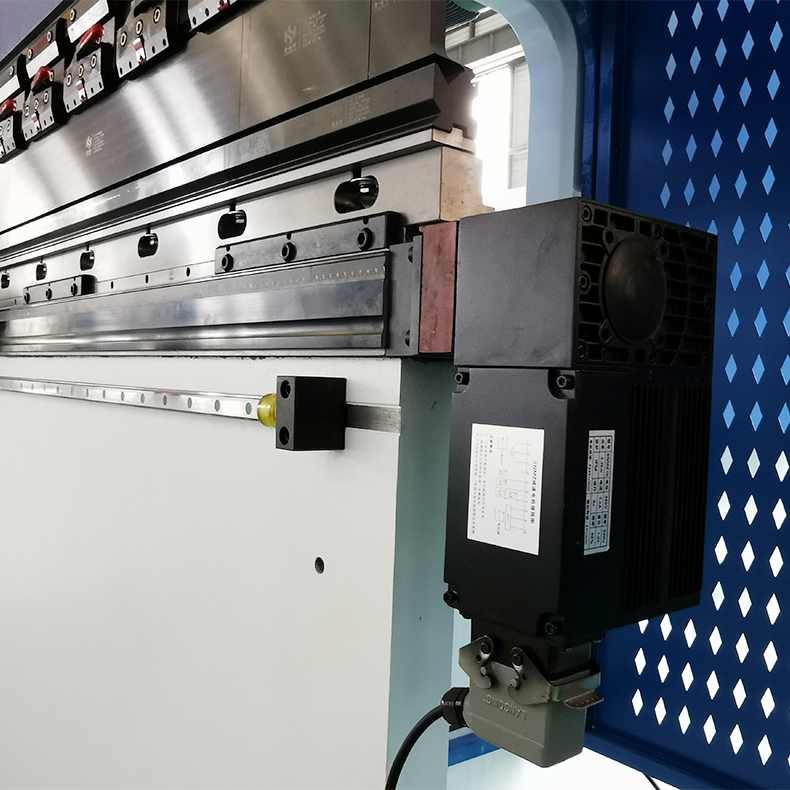

7, Automatický korunkový systém: Pre presnejší uhol ohybu

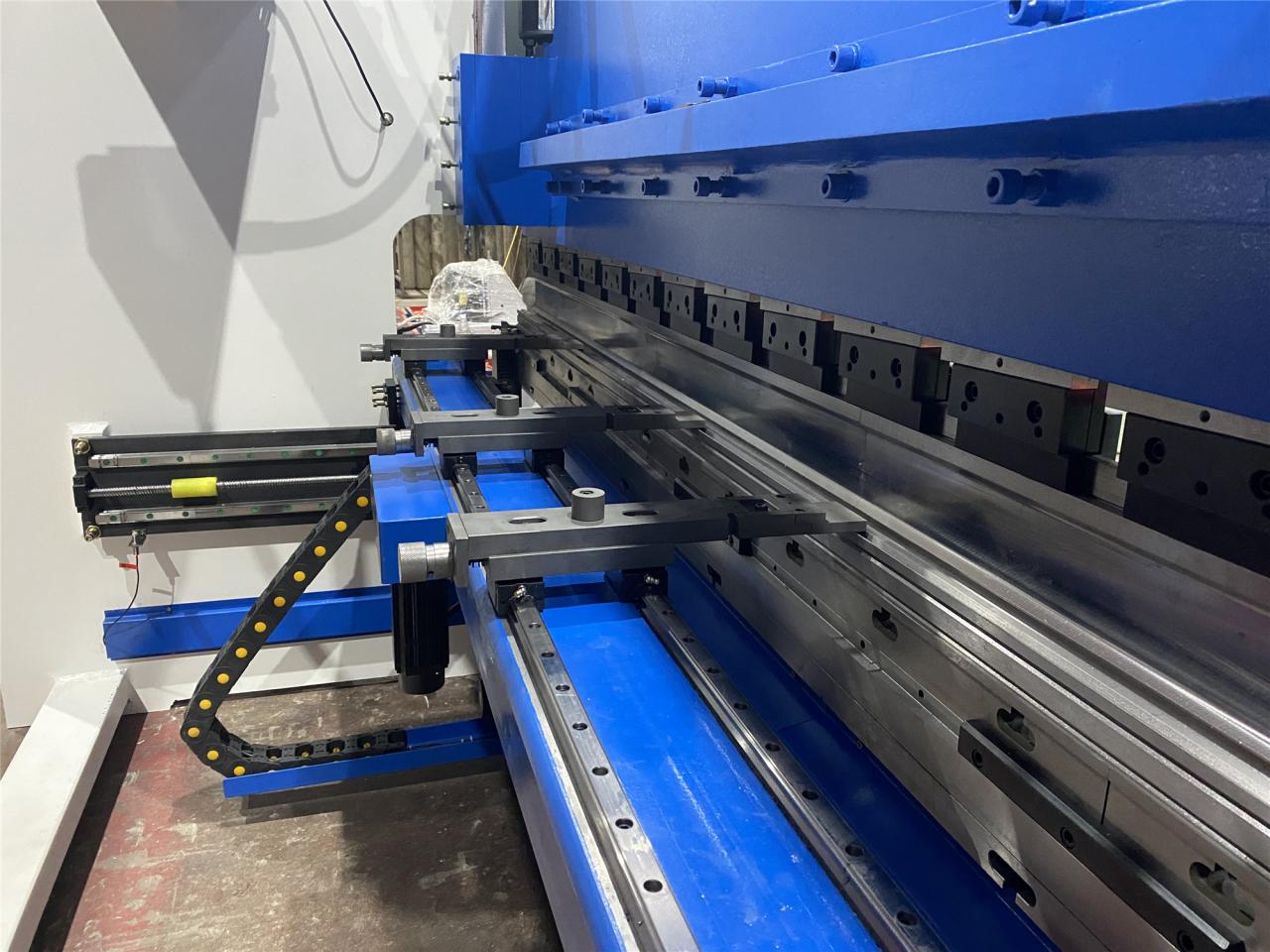

8, Bezpečný laserom Vysoko účinný a výkonný zadný doraz

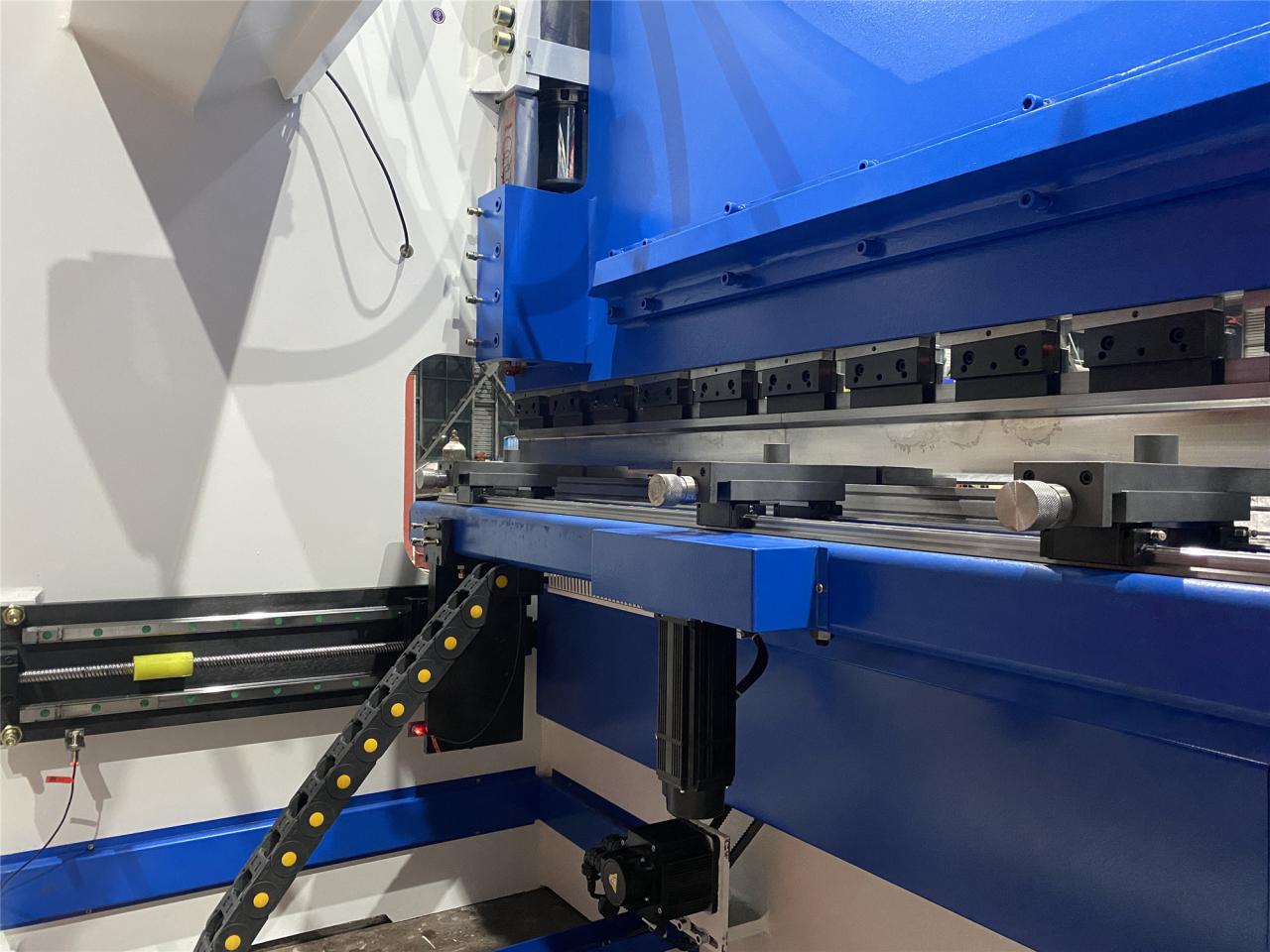

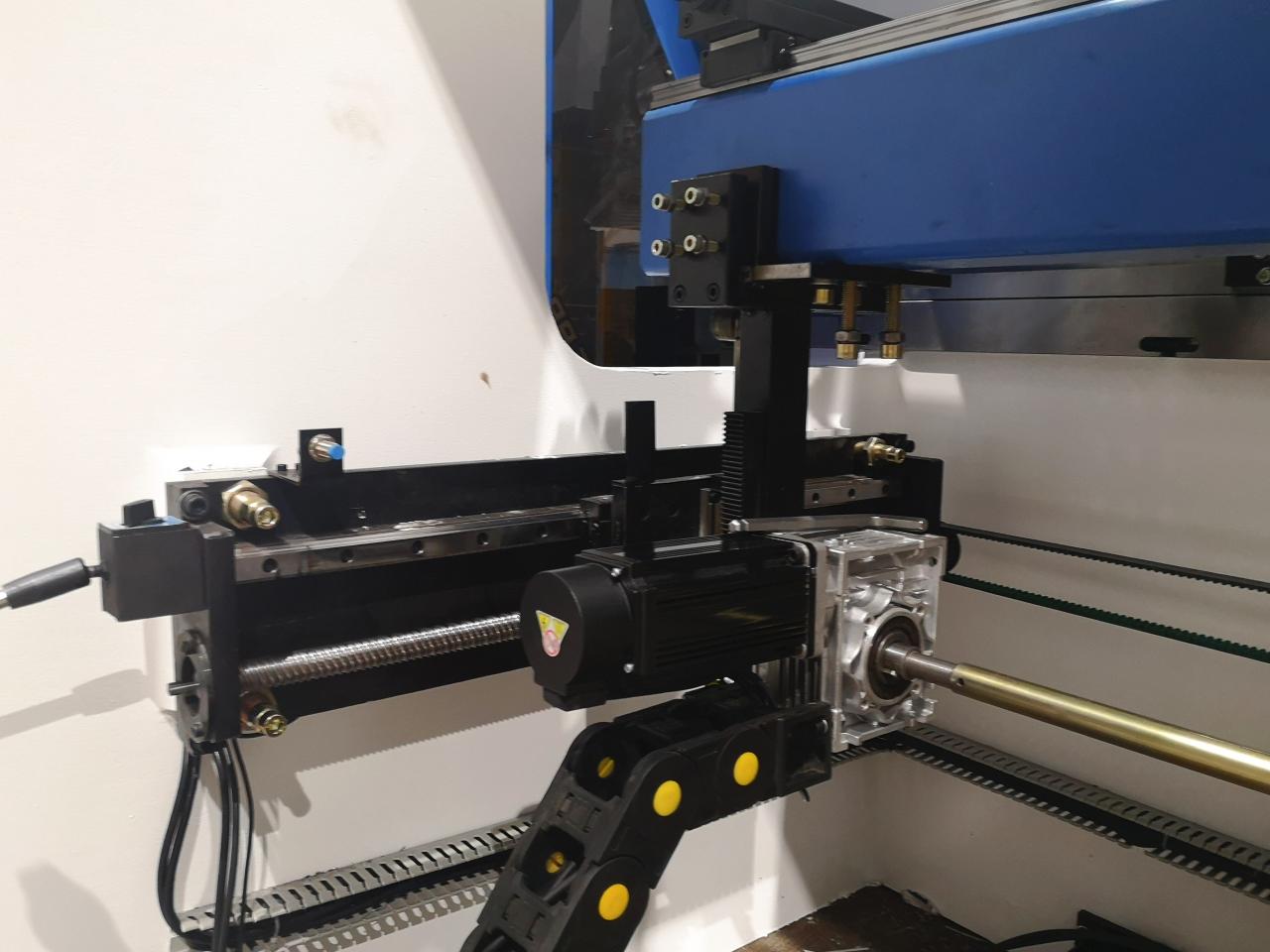

1, Zadný doraz pohonu servomotora: Systém spätného dorazu servopohonu na zvýšenie rýchlosti a úspory energie.

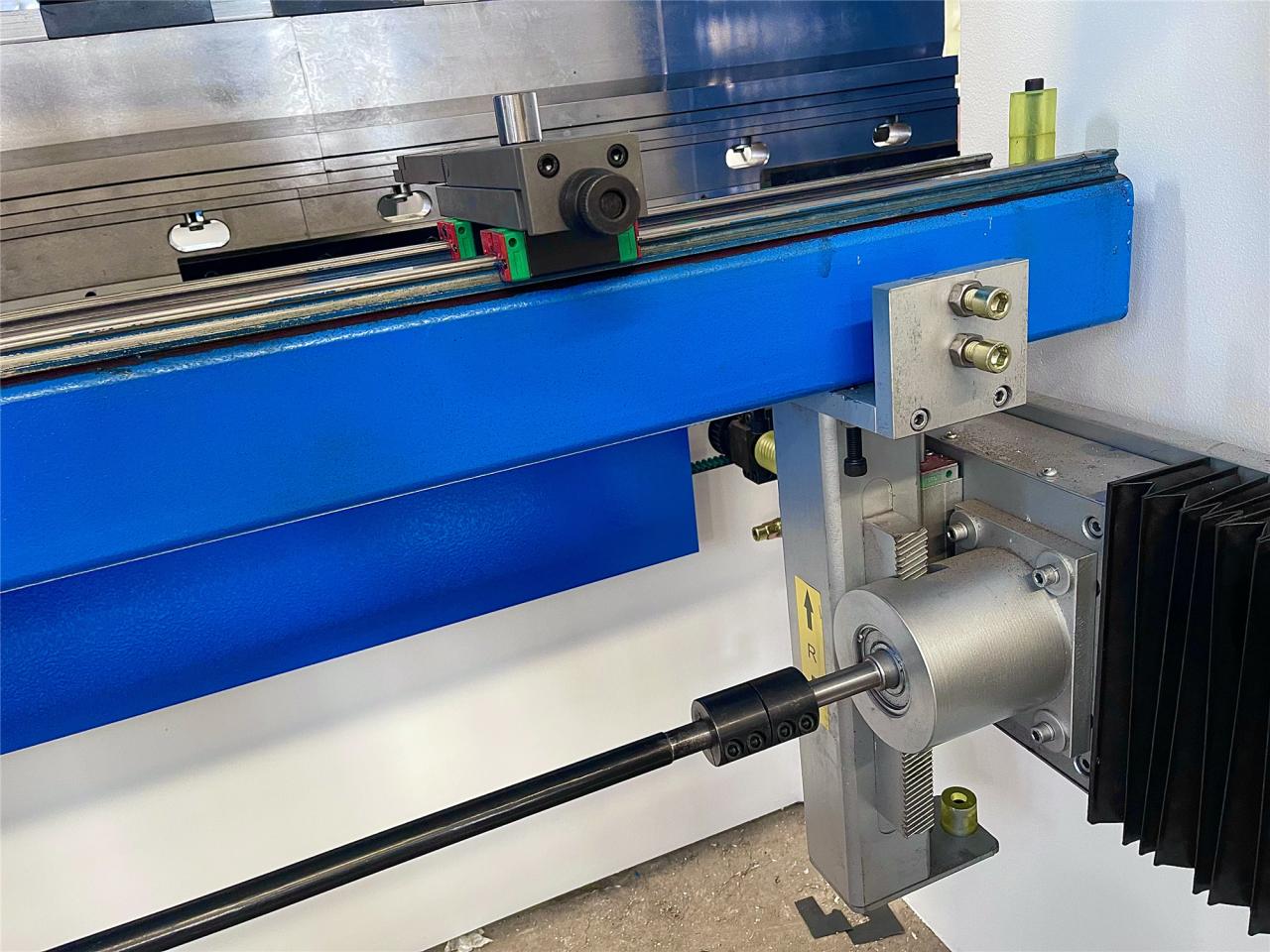

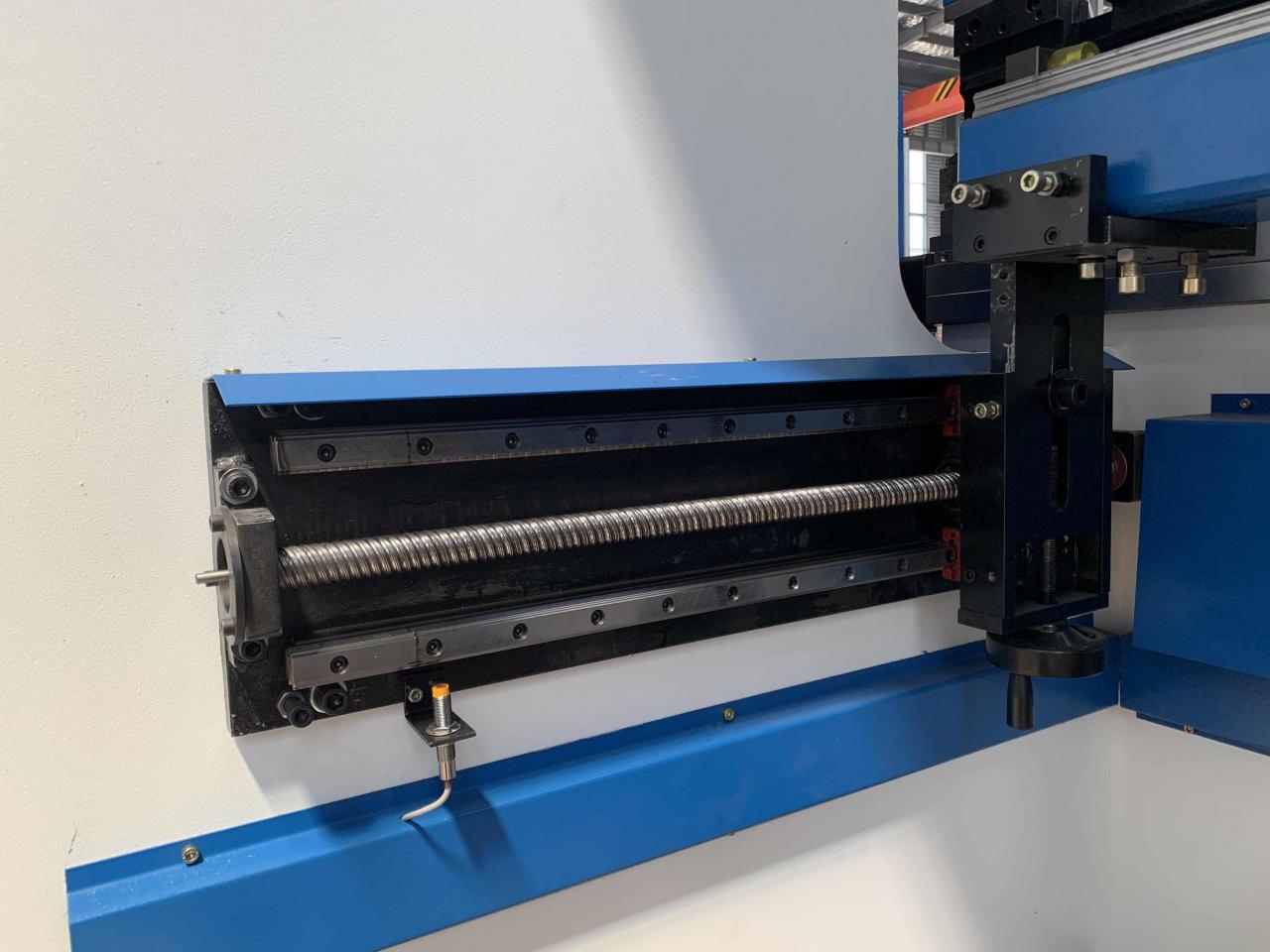

2, Guličková skrutka a lineárne vedenieDynamické zadné meradlá a vysokorýchlostná os vďaka guľôčkovej skrutke a lineárnemu vedeniu.

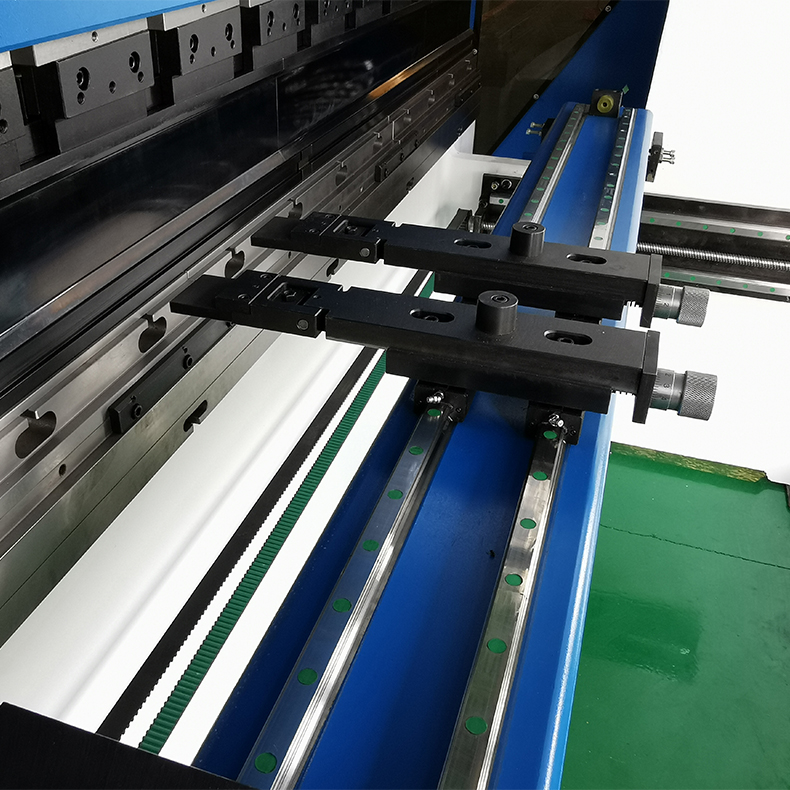

3, dvojité lineárne vedenia a integrovaný podporný nosník na zlepšenie presnosti pohybu prstov.



Medzinárodné značky

Hlavná konfigurácia

Hlavný motor	Siemens, Nemecko
Elektrika	Schneider, Francúzsko
Hydraulický ventil	Rexroth, Nemecko
Olejova pumpa	Sunny, USA
Tesniaci krúžok	EMB, Nemecko
Ovládač	DELEM DA66T
Nožný spínač	Sanyuan Hongkong
Valec	Jining Taifeng, Shandong
Guličková skrutka a lineárne vedenie	HIWIN, Taiwan
Servovodič	DELTA, Taiwan
Pravítko na strúhanie	GIVI, Taliansko

Bezpečnosť a spoľahlivosť

Všetky komponenty sú certifikované podľa európskych noriem hlavne z Nemecka, USA, Holandska, Talianska a Švajčiarska. Všetky konštrukčné diely sú vypočítané metódou konečných prvkov a používa sa len vysokokvalitná oceľ S275 a S355 JR a to J2 (N).

Ochrana pracovného stola

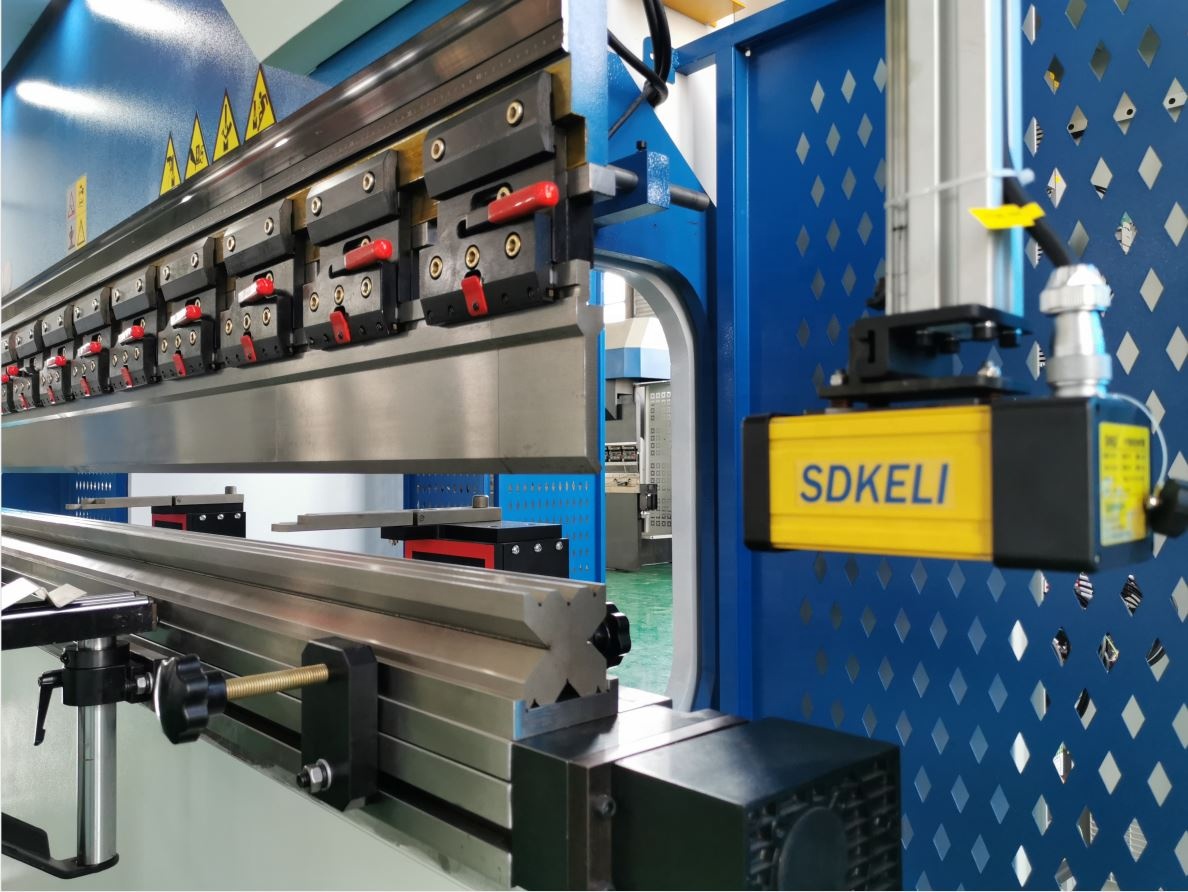

Ochrana pred laserom: Čepeľ sa zastaví, keď laser zistí prekážku.

Mechanický chrbát

Ochrana pred svetelnou clonou alebo bodová ochrana alebo bezpečnostný plot na varovanie ľudí pred nebezpečnými pracovnými oblasťami.

Strany pracovného stola

Bezpečnostný plot na zabránenie neopatrnému vstupu ľudí.

Podrobnosti

• Slider Zdvih (mm): 160 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 320 mm
• Typ stroja: Synchronizovaný
• Dĺžka pracovného stola (mm): 4000
• Šírka pracovného stola (mm): 140 mm
• Rozmer: 4000 x 1700 x 2800 mm
• Stav: Nové
• Miesto pôvodu: Anhui, Čína
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Obrábanie
• Rok: 2022
• Hmotnosť (KG): 11000
• Výkon motora (kw): 11 kw
• Kľúčové predajné body: Konkurenčná cena
• Záruka: 2 roky
• Použiteľné odvetvia: hotely, odevné obchody, predajne stavebných materiálov, opravovne strojov, výrobný závod, továreň na potraviny a nápoje, farmy, reštaurácie, domáce použitie, maloobchod, predajne potravín, tlačiarne, stavebné práce, energetika a baníctvo, predajne potravín a nápojov , Reklamná spoločnosť
• Umiestnenie showroomu: Kanada, Rusko
• Typ marketingu: Nový produkt 2022
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 2 roky
• Hlavné komponenty: ložisko, motor, čerpadlo, ozubené koleso, PLC, tlaková nádoba, motor
• Riadiaci systém: DELEM CT8
• Model: 160T-4000
• Elektrické komponenty: Schneider z Francúzska
• Farba: prispôsobená
• Použitie: Ohýbanie plechu
• Kontrolné osi: 4 1
• Certifikácia: CE ISO SONCAP
• Hlavný motor: Siemens z Nemecka
• Dodacia lehota: 30 dní
• Poskytovaný popredajný servis: Bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie
