12 mm 3200 mm Hydraulický stroj na rezanie gilotínou CNC stroj na rezanie oceľových plechov

Vlastnosti:

1. Plošina s predným podávaním je vybavená pravítkom na podávanie taniera a tiež hladkým povrchom na ochranu taniera pri akomkoľvek poranení povrchu pri podávaní. Pravítko môže byť presné na MM alebo viac jednotiek na kontrolu a kontrolu presnosti.

2. Pracovný stôl je vybavený guľôčkovou alebo kruhovou tyčovou oceľou na podopretie dosky pri podávaní a tiež ochranou proti poškodeniu povrchu.

3. Elektronická skrinka bola vybavená dobrými certifikovanými komponentmi. Väčšinou používame komponenty SIEMENS alebo Schneider s certifikátom CE pre exportné stroje a tiež niektoré vysokokvalitné komponenty s certifikátom CCC na výber pre klientov s rôznymi štandardnými potrebami.

4. Oceľové teleso stroja, väčšinou si vyberáme poskytovateľa špičkových oceľových dosiek v Číne Shanghai BAOSTEEL s dobrou kvalitou a pred posledným náterom boli ošetrené antikoróznou farbou. Takže stroj bude mať v prvom rade dobré trvalé používanie a tiež dokonalý vonkajší vzhľad.

5. Čepeľ: Materiál čepele je 9CrSi alebo 6CrW2Si, materiál je vysoko testovaný materiál s tisíckrát pre vysokú tuhosť a rezný výsledok. Horná čepeľ je obdĺžniková čepeľ so štyrmi hranami čepele, ktorá sa líši od nožnicového stroja QC12Y Swing Beam (podrobné informácie si pozrite na čepeli SIECC/SIECCTECH vysvetľujúcu fotografiu a pokyny). Vôľu čepele je možné nastaviť ručne alebo motoricky. Oba majú indexový volič na zobrazenie vôle, takže ovládanie a zobrazenie môžu byť jednoduché. A hriadeľ horného čepele využíva naklápaciu štruktúru na podporu presnosti strihania.

6. Stroj je vybavený prítlačnou pätkou na stabilné stláčanie dosky pri rezaní, pätka je vybavená plastovým povrchom s vysokou frakciou bez povrchovej deštrukcie dosky. Pre dosku s otvormi vybavíme štvorcovú nohu pre stabilný štvorcový lis.

7. Zubové čerpadlo: Používame dobrú značku "priame konjugované vnútorné zubové čerpadlo" v Číne značky Shanghai chengjie alebo v Nemecku Eckerler. Vnútorné zubové čerpadlo je v priemysle ošetrené ako neopotrebiteľné čerpadlo a bolo široko používané vo vysoko presných hydraulických strojoch s charakterom nízkej hlučnosti, bez pulzácií a dlhej životnosti. Zubové čerpadlo Shanghai Chengjie sa používa aj v čínskom leteckom priemysle, takže je dôveryhodné a spoľahlivé. Pri vysokorýchlostnej práci je zvuk plochý a plynulý, dokonca bez prerušenia. Dlhá životnosť závisí od jeho brúsneho výkonu, vnútorné komponenty stroja majú ochrannú vrstvu olejového filmu, takže aj použitie bežného hydraulického oleja, dokonca bez oderu.

8. Hydraulický systém môže používať systém Nemecko Rexroth alebo USA OMG. Návrat je riadený dusíkovým spätným valcom so stabilným pracovným procesom a jednoduchou obsluhou. Hydraulický lis posilnil prevod a dusík vynútil vytlačenie s dobrou spoluprácou. (Princíp činnosti sa môže vrátiť k výkresu technológie SIECC QC11Y a QC12Y)

9. Zadné dorazy sú počítané počítadlom a môžu byť mikro-nastavené a sú poháňané motorom.

10. Stroj bude vybavený dvierkami na ochranu plotu pred rezným kotúčom a prítlačnou pätkou. V prípade potreby je možné plot otvoriť. V blízkosti hrdla vybavíme otvorenými dverami pre bezpečnosť osôb, ale otvárateľnými v prípade potreby vnútornej kontroly.

11. Použitie valčekovej dráhy s tromi ložiskami na odstránenie medzery v koľajnici a zvýšenie kvality strihu. (K dispozícii je strojové kreslenie pre
jasne vysvetliť)

Špecifikácia

ModelMax. HrúbkaMedza klzuMax. DĺžkaUholX.ŤahFrekvenciaMocD*Š*V(mm)Hmotnosť
QC12Y-4*25004 mm≤ 450 kN/cm2500 mm1°30'20-600 mm16-krát/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004 mm≤ 450 kN/cm3200 mm1°30'20-600 mm14-krát/min5,5 kW3840*1610*16205000 kg
QC12Y-4*40004 mm≤ 450 kN/cm4000 mm1°30'20-600 mm10-krát/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004 mm≤ 450 kN/cm6000 mm1°30'20-600 mm8-krát/min7,5 kW6460*2100*320011000 kg
QC12Y-6*25006 mm≤ 450 kN/cm2500 mm1°30'20-600 mm14-krát/min7,5 kW3040*1610*16205000 kg
QC12Y-6*32006 mm≤ 450 kN/cm3200 mm1°30'20-600 mm12-krát/min7,5 kW3840*1610*16206000 kg
QC12Y-6*40006 mm≤ 450 kN/cm4000 mm1°30'20-600 mm8-krát/min7,5 kW4620*1750*17008200 kg
QC12Y-6*50006 mm≤ 450 kN/cm5000 mm1°30'20-600 mm6-krát/min11 kW5400*1800*190010500 kg
QC12Y-6*60006 mm≤ 450 kN/cm6000 mm1°30'20-600 mm5-krát/min11 kW6480*2100*230016500 kg
QC12Y-8*25008 mm≤ 450 kN/cm2500 mm1°30'20-600 mm10-krát/min11 kW3040*1700*17006000 kg
QC12Y-8*32008 mm≤ 450 kN/cm3200 mm1°30'20-600 mm8-krát/min11 kW3860*1700*17007200 kg
QC12Y-8*40008 mm≤ 450 kN/cm4000 mm1°30'20-600 mm8-krát/min11 kW4640*1700*17008800 kg
QC12Y-8*50008 mm≤ 450 kN/cm5000 mm1°30'20-600 mm8-krát/min11 kW5400*2100*200011500 kg
QC12Y-8*60008 mm≤ 450 kN/cm6000 mm1°30'20-600 mm8-krát/min11 kW6480*2100*235018000 kg
QC12Y-10*250010 mm≤ 450 kN/cm2500 mm2°20-600 mm9 krát/min11 kW3040*1700*17007300 kg
QC12Y-10*320010 mm≤ 450 kN/cm3200 mm2°20-600 mm9 krát/min11 kW3860*1700*17008000 kg
QC12Y-10*400010 mm≤ 450 kN/cm4000 mm2°20-600 mm8-krát/min11 kW4650*2100*200012050 kg
QC12Y-10*600010 mm≤ 450 kN/cm6000 mm2°20 ~ 1000 mm5-krát/min15 kW6500*2100*230024000 kg
QC12Y-12*250012 mm≤ 450 kN/cm2500 mm1°40'20-600 mm9 krát/min18,5 kW3140*2150*20009000 kg
QC12Y-12*320012 mm≤ 450 kN/cm3200 mm1°40'20-600 mm9 krát/min18,5 kW3880*2150*200010800 kg
QC12Y-12*400012 mm≤ 450 kN/cm4000 mm1°40'20 ~ 1000 mm8-krát/min18,5 kW4680*2150*200013000 kg
QC12Y-12*500012 mm≤ 450 kN/cm5000 mm2°20 ~ 1000 mm6-krát/min18,5 kW5900*2150*200016000 kg
QC12Y-12*600012 mm≤ 450 kN/cm6000 mm2°20 ~ 1000 mm5-krát/min18,5 kW6900*2600*270029500 kg
QC12Y-12*800012 mm≤ 450 kN/cm8000 mm2°20 ~ 1000 mm5-krát/min18,5 kW9000*3500*350046500 kg
QC12Y-16*250016 mm≤ 450 kN/cm2500 mm2°30'20-600 mm9 krát/min22 kW3140*2150*200011000 kg
QC12Y-16*320016 mm≤ 450 kN/cm3200 mm2°30'20-600 mm8-krát/min22 kW388
0*2150*2000		13000 kg
QC12Y-16*400016 mm≤ 450 kN/cm4000 mm2°30'20 ~ 1000 mm8-krát/min22 kW4650*2150*220016300 kg
QC12Y-16*500016 mm≤ 450 kN/cm5000 mm2°30'20 ~ 1000 mm6-krát/min22 kW5900*2600*270020 000 kg
QC12Y-16*600016 mm≤ 450 kN/cm6000 mm2°30'20 ~ 1000 mm5-krát/min22 kW6900*2700*270036000 kg
QC12Y-16*800016 mm≤ 450 kN/cm8000 mm2°30'20 ~ 1000 mm5-krát/min22 kW9000*3500*350075000 kg
QC12Y-20*250020 mm≤ 450 kN/cm2500 mm3°20 ~ 1000 mm8-krát/min22 kW3440*2300*250015800 kg
QC12Y-20*320020 mm≤ 450 kN/cm3200 mm3°20 ~ 1000 mm8-krát/min22 kW4150*2350*270018500 kg
QC12Y-20*400020 mm≤ 450 kN/cm4000 mm3°20 ~ 1000 mm5-krát/min22 kW4850*2600*270021500 kg
QC12Y-20*600020 mm≤ 450 kN/cm6000 mm3°20 ~ 1000 mm4-krát/min30 kW6700*3000*300047000 kg
QC12Y-25*250025 mm≤ 450 kN/cm2500 mm3°20 ~ 1000 mm8-krát/min37 kW3200*2700*290019000 kg
QC12Y-25*320025 mm≤ 450 kN/cm3200 mm3°20 ~ 1000 mm5-krát/min37 kW4200*2700*290023000 kg
QC12Y-30*250030 mm≤ 450 kN/cm2500 mm3°20 ~ 1000 mm4-krát/min37 kW3300*2900*300023500 kg
QC12Y-30*320030 mm≤ 450 kN/cm3200 mm3°30'20 ~ 1000 mm4-krát/min40 kW4200*2900*320026000 kg
QC12Y-40*250040 mm≤ 450 kN/cm2500 mm4°20 ~ 1000 mm3-krát/min55 kW3200*3300*300038000 kg
QC12Y-40*320040 mm≤ 450 kN/cm2500 mm4°1000 mm3-krát/min55 kW4300*3300*320049000 kg

Podrobnosti

PROCES STRIEHANIA

Dokonalý dizajn v každom smere; Výberom novej a vylepšenej CNC gilotíny dosiahneme maximálnu bezpečnosť, vysokú presnosť a jedinečnú jednoduchosť použitia.

Medzera čepele, uhol rezu a dĺžka rezu sa nastavujú automaticky na základe výberu materiálu a hrúbky.

Kritické časti ohraňovacích a strihacích strojov KEC sa vyrábajú v Nemecku.

Starostlivo vybrané komponenty pochádzajú od dlhodobých partnerov z celého sveta.

Zakladáme si na našej kvalite, a preto dávame na našu gilotínu 3-ročnú záruku.

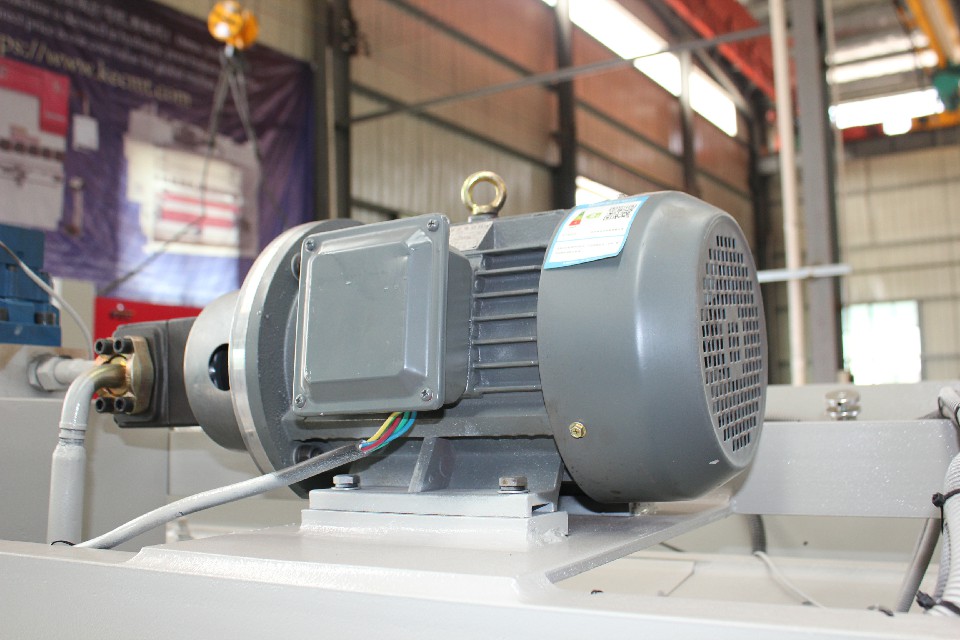

Hlavný motor Siemens

Použitie motora Siemens zaručuje životnosť stroja a znižuje hluk pri práci.

Blade Clourancan Rýchle nastavenie

Mechanizmus rýchleho nastavenia na preskupenie vôle čepele. Jednoduchá ručná obsluha. realizovanie plynulého nastavenia vôle čepele .

Predný regulátor vertikálnej polohy

Predné polohovacie zariadenie, nastavenie zvislosti a polohovacie zariadenie na ľavej prednej podpere, zaručujúce presnosť rezu, jednoduché ovládanie, praktické a efektívne.

Pracovný stôl Valcovanie oceľovej gule

Valcujúca sa oceľová guľa pracovného stola môže znížiť trenie a chrániť povrch obrobku.

12 mm 3200 mm Hydraulický stroj na rezanie gilotínou CNC stroj na rezanie oceľových plechov

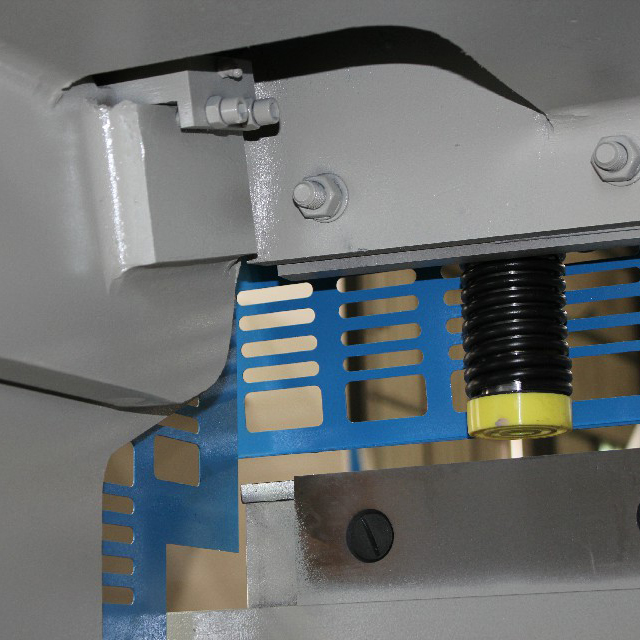

Vstavaný pružinový tlakový valec

Jeho spodný koniec vybavený špeciálnym materiálovým tesnením, oddelene reguluje tlak, vyhýba sa hliníkovej zliatine alebo inému mäkšiemu materiálu
potlačované materiály.

Vysoko presný zadný doraz

Jedinečný a nový zadný doraz s lineárnou vodiacou štruktúrou s guľôčkovou skrutkou zaisťuje vysokú presnosť polohovania. Nastaviteľné vodiace pravidlo lúča a synchrónna prevodová štruktúra, stabilné a spoľahlivé. Voliteľná konštrukcia zdvíhacieho mechanizmu na odrezanie obrobku mimo rozsah zadného dorazu. Pri rezaní tenkých a širokých kovových dosiek je možné zvoliť pneumatické podporné zariadenie. Vďaka zväčšenému rozsahu polohovania je rezanie efektívnejšie a presnejšie.

Stabilná elektrická skriňa

Odolná elektrika France Schneider zaisťuje stabilnú prevádzku stroja. Rozumné pripojenie a usporiadanie vedenia výrazne znižuje poruchovosť. A operátor a všetky časti stroja hrali dobrú ochranu. Voliteľné servo a pohon na zlepšenie presnosti polohovania zadnej osi (X).

KONFIGURÁCIA

CNC riadiaci systém: Estun E21S Control od Nanjing

Elektrické komponenty : Schneider Electrical z francúzštiny

Hlavný motor: nemecká značka Siemens

Meranie uhla Senzor: OPKON od značky Türkçe

Invertorový pohon: Taiwanský servomotor DELTA a systém pohonu

PLC: Schneider Electrical z francúzštiny

Rezacie čepele: Shark Toolings z Číny

Hydraulický systém: Bosch-Rexroth z Nemecka

Hydraulické čerpadlo: SUNNY z USA Značka alebo ekvivalentná značka

Hadicová spojka: Značka EMB z Nemecka

Vedenie guľôčkovej skrutky/vložky: HIWIN z oblasti TaiWan

12 mm 3200 mm Hydraulický stroj na rezanie gilotínou CNC stroj na rezanie oceľových plechov

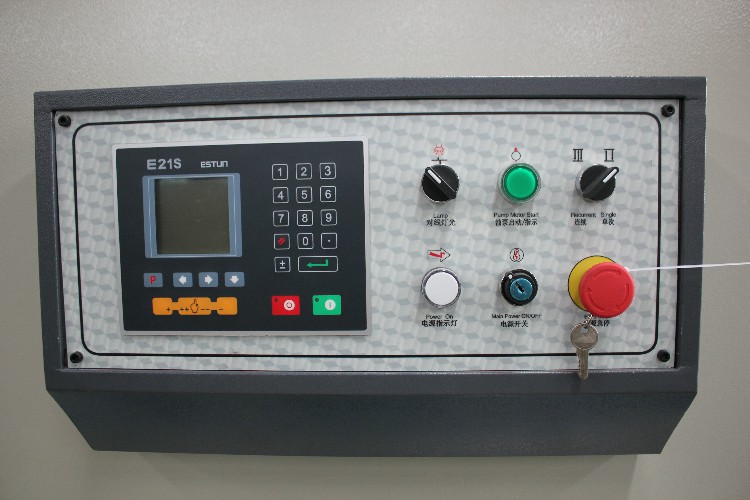

Ovládač E21S

* Ovládanie zadného dorazu a bloku
* Riadenie pre všeobecné AC motory, frekvenčný menič
* Inteligentné polohovanie
* Skladový pult
* Nastavenie doby držania / dekompresie
* Programová pamäť až na 40 programov
* Až 25 krokov na program
* Jednostranné polohovanie
* Funkcia stiahnutia
* Jeden kľúč zálohovanie / obnovenie parametrov
* mm/palec
* čínština/angličtina

12 mm 3200 mm Hydraulický stroj na rezanie gilotínou CNC stroj na rezanie oceľových plechov

FAQ

1. Otázka: Na trhu vidíme veľa čínskych značiek, sú to všetci výrobcovia? A čo KEC/yaduan?

Odpoveď: Je pravda, že spomedzi všetkých tých čínskych značiek je väčšina obchodných značiek.
Ale KEC/yaduan je skutočný výrobca, ktorý vyrába hydraulické ohraňovací lisy a nožnice od roku 2008.

2. Otázka: Ako získať presnú cenovú ponuku od KEC?

Odpoveď: Jednoducho nám poskytnite podrobnosti o materiáli, maximálnej hrúbke a maximálnej šírke, s ktorou by ste chceli pracovať.

3. Otázka: Môžete urobiť službu OEM?

A: Jasné. váš dizajn alebo iné požiadavky sú akceptované, na stroji môže byť vykonané vaše vlastné logo.

4. Otázka: Aké sú náklady na dopravu z Číny do vašej krajiny?

Odpoveď: Môžeme poslať stroj na vašu adresu prístavu alebo dverí po mori.

Prosím, povedzte nám svoj najbližší prístav alebo adresu s poštovým smerovacím číslom.

Spolupracujeme s niekoľkými spoľahlivými prepravnými agentmi, aby sme zabezpečili globálnu prepravu rôznymi spôsobmi.

5. Otázka: Aký je priemerný dodací čas?

Odpoveď: V prípade zásob je dodacia lehota približne 7 dní. Pre sériovú výrobu je dodacia lehota 20-30 dní po prijatí zálohy. Dodacie lehoty nadobudnú platnosť po prijatí zálohy. Ak naše dodacie lehoty nefungujú s vaším termínom, mohli by sme zabezpečiť špeciálnu urgentnú výrobu, aby sme stihli termín. Vo všetkých prípadoch sa budeme snažiť vyhovieť vašim potrebám. Vo väčšine prípadov vieme zabezpečiť rýchle dodanie.

6. Otázka: Môžete dodať príslušnú prepravnú dokumentáciu?

Odpoveď: Áno, môžeme poskytnúť väčšinu dokumentov vrátane
Nákladný list;
Certifikáty analýzy/zhody;
certifikát CE, certifikát COC;
poistenie;
Krajina pôvodu;
Obchodná faktúra;
Baliaci list a ďalšie exportné dokumenty podľa potreby.

7. Otázka: Prijímate platbu LC?

Odpoveď: Áno, zvyčajne je naša platba 30% 70% T / T, platba LC je tiež prijateľná

8. Otázka: Ako obsluhovať objednané stroje?

Odpoveď: Videá strojov pred odoslaním v našej továrni vám budú zaslané priamo.

9. Otázka: A čo služba uvedenia do prevádzky?

Odpoveď: Môžeme ponúknuť službu uvedenia do prevádzky, kupujúci si musí dovoliť letenky.

10. Otázka: Aká je záruka na produkt?

A: Normálne 3 roky. Naším záväzkom je vaša spokojnosť s našimi produktmi. Či už v záruke alebo nie, je kultúrou našej spoločnosti riešiť a vyriešiť všetky problémy zákazníkov k spokojnosti všetkých.

11. Otázka: Zaručujete bezpečné a bezpečné doručenie produktov?

Odpoveď: Áno, vždy používame vysoko kvalitné exportné balenie. Používame tiež špecializované pevné obaly pre nebezpečný tovar a overených prepravcov v chladiarenských skladoch pre položky citlivé na teplotu. Špeciálne balenie a neštandardné požiadavky na balenie budú účtované dodatočne.

Podrobnosti

  • Max. Šírka rezu (mm): 3200
  • Max. Hrúbka rezu (mm): 12 mm
  • Automatická úroveň: Plne automatická
  • Uhol strihu: 1,5 stupňa
  • Dĺžka čepele (mm): 2400 mm
  • Zdvih zadného dorazu (mm): 20 - 600 mm
  • Hĺbka hrdla (mm): 150 mm
  • Stav: Nové
  • Výkon (kW): 18,5 kW
  • Hmotnosť (KG): 10800 KG
  • Napätie: 380V/50HZ/3PH
  • Rozmer (D*Š*V): 3880*2150*2000
  • Rok: 2021
  • Záruka: 3 roky
  • Kľúčové predajné body: Vysoká presnosť
  • Použiteľné odvetvia: Predajne stavebných materiálov, Opravovne strojov, Výrobný závod, Stavebné práce, Energetika a baníctvo
  • Umiestnenie showroomu: Kanada, Spojené kráľovstvo, Spojené štáty americké, Francúzsko, Nemecko, Rusko, Japonsko, Austrália
  • Typ marketingu: Nový produkt 2021
  • Správa o skúške strojového zariadenia: poskytnutá
  • Video výstupná kontrola: Za predpokladu
  • Záruka na základné komponenty: 3 roky
  • Hlavné komponenty: ložisko, motor, čerpadlo, ozubené koleso, PLC, tlaková nádoba, motor, prevodovka
  • Riadiaci systém: Estun E21 NC Control
  • Rezný materiál: Kov Nerezová oceľ uhlíková oceľ
  • Poskytovaný popredajný servis: bezplatné náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, servis a opravy v teréne, online podpora, technická podpora videa
  • Pozáručný servis: Video technická podpora, online podpora, náhradné diely, terénna údržba a oprava
  • Lokalizácia servisu: Kanada, Spojené kráľovstvo, Spojené štáty americké, Francúzsko, Pakistan, Mexiko, Rusko, Austrália, Južná Afrika
  • Certifikácia: CE
