125 ton 4100 mm 5-osový CNC servohydraulický lis na ohýbanie bŕzd

CNC ohraňovací lis používa formu (všeobecnú alebo špeciálnu formu) na ohýbanie studeného plechu do obrobku rôznych geometrických tvarov prierezu. Je to stroj na tvárnenie plechu určený na spracovanie plechu valcovaním za studena. Je široko používaný pri ohýbaní plechov, ako je automobilový priemysel, výroba lietadiel, ľahký priemysel, stavba lodí, kontajnery, výťahy, železničné vozidlá a ďalšie priemyselné odvetvia.

1. Vysoká presnosť ohýbania, rýchla pracovná rýchlosť a efektívna, prevádzková bezpečnosť, stabilný výkon.

2. Dobrý antidetonačný rám (konštrukcia zo zváranej ocele), celý rám je temperovaný, znížte modifikáciu, pomocou veľkej CNC frézky, spracujte naraz, zaistite vysokú presnosť.

3. Použitie medzinárodných značkových dielov a cnc.

4. Vizuálny operačný systém, jednoduchá obsluha, pohodlné, multifunkčné a praktické.

5. Všetky diely vyrába QAWELL cnc výrobné centrum, podľa štandardného výkresu.

6. Vysoká výkonná sila, vysoký štandard a vysoko profesionálny stroj zostavený tím.

7. Dizajn zabezpečenia napájania, s ochranou proti svetelnej clone, funkcia vypnutia otvorených dverí, väčšia bezpečnosť pri prevádzke.

8. Módny výhľad, jemné a krásne stroje majú kompaktný dizajn, malú podlahovú plochu, jednoduchú obsluhu.

9. Poskytovanie komplexného ohýbacieho programu pre všetkých užívateľov ohraňovacích lisov, nožníc.

10. Vymeniteľný pracovný stôl a horný a spodný kopec, žiadne zváranie, kovanie a presné brúsenie.

11. Zahustenie posúvača a vertikálnej dosky, aby sa zabezpečila stabilita obrábacieho stroja a znížila sa elasticita.

12. Racionálne usporiadanie konštrukcie ropovodu, aby sa zabránilo rýchlemu zvýšeniu teploty oleja.

13. Podobnosť obrázkov a prepravného stroja môže dosiahnuť 99,5%.

14. Včas rýchle dodanie.

Hlavné rysy:

1. Celý rám ohraňovacieho lisu využíva integrované zváranie a temperovaním na odstránenie vnútorného napätia.

2. Hlavný rám ohýbačky je vybavený špeciálnym numerickým riadiacim systémom.

3. Funkcia programovania viacerých pracovných krokov je schopná dosiahnuť automatickú prevádzku a nepretržité polohovanie viackrokových postupov, ako aj automatické presné nastavenie polohy zadnej zarážky a klzného bloku.

4. Stroj je vybavený funkciou počítania ohybov, pre zobrazenie množstva spracovania v reálnom čase a pamäte výpadku prúdu, polohy zátky a klzného bloku, ako aj postupov a parametrov.

5. Importovaná vodiaca skrutka s guľôčkovým ložiskom a lineárna vodiaca lišta sa používajú na zadnú zátku, aby sa zabezpečila presnosť polohovania zadnej zátky, aby bola presnosť stroja vyššia.

Časti

Celkový vzhľad

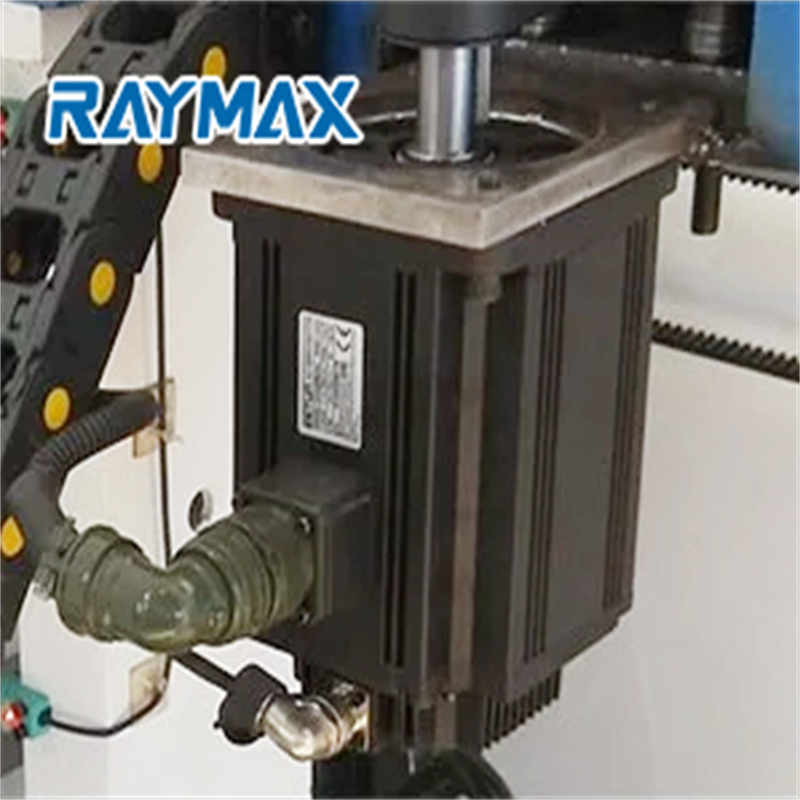

Hlavný servomotor

Motor-Crowniing je riadený CNC

Cybelec Touch8p CNC ovládanie

Hydraulický ventilový blok Bosch Rexroth

Motor-Crowniing je riadený CNC

Hlavný motor je servomotor, ktorý šetrí palivo a elektrinu. Úspora energie 45 % každý deň, stroj beží rýchlo

Stroj so spracovaním celej konštrukcie, aby sa zabezpečila presnosť strojového spracovania; Stroj s Vsr (Vibration Stress Relief) Ošetrením, aby sa zabezpečilo, že stroj sa počas dlhodobého používania nezmení;

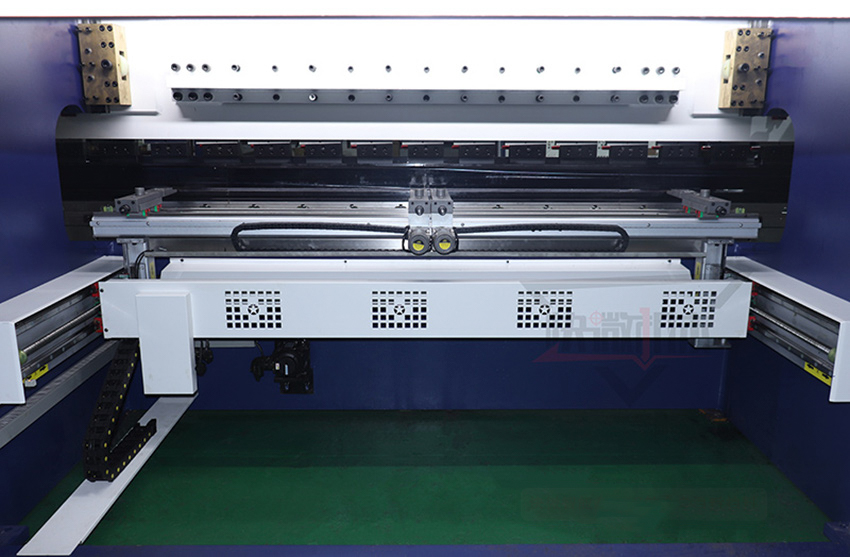

CNC zadný doraz

4-osový CNC zadný doraz, vrátane R; X ; Z1 Z2, môže sa pohybovať hore a dole; vpredu a vzadu, vľavo a vpravo, jemné nastavenie s vysokou presnosťou až do ± 0,02 mm. Funkcia polohovania plechu, aby sa dobre kontrolovala poloha spracovania kovovej dosky. Veľmi dôležitá súčasť ohýbacieho stroja.

1. Importovaná vodiaca skrutka s guľôčkovým ložiskom a lineárna vodiaca koľajnica sa používajú na zadnú zátku, aby sa zabezpečila presnosť polohovania zadnej zátky, aby bola presnosť stroja vyššia.

2. 4-osový CNC zadný doraz, vrátane R; X ; Z1 Z2, môže sa pohybovať hore a dole; vpredu a vzadu, vľavo a vpravo, jemné nastavenie s vysokou presnosťou až ± 0,02 mm

3. Systém zadného dorazu, rýchle a presné polohovanie, využíva zváranie oceľovej konštrukcie, vysokú tuhosť, pohon servomotora, guľôčkovú skrutku a lineárne vedenie na zabezpečenie vysokej presnosti prevádzky. Štvorhranné montážne polohovacie skrutky možno rýchlo nastaviť.

Systém zadného dorazu, rýchle a presné polohovanie

CNC ohraňovacie lisy sú vybavené zadným dorazom tvoreným pevnou konštrukciou, aby sa zaistilo čo najlepšie. opakovateľnosť a vysoká presnosť polohovania osí. Využíva zváranie oceľovej konštrukcie, vysokú tuhosť, pohon servomotora, guľôčkovú skrutku a lineárne vedenie na zaistenie vysoká presnosť prevádzky. Štvorhranné montážne polohovacie skrutky možno rýchlo nastaviť.

FAQ

Otázka: Ako od nás získať presnú cenovú ponuku?

Odpoveď: Uveďte podrobnosti o materiáli, maximálnej hrúbke a maximálnej šírke.

Otázka: Môžete urobiť službu OEM?

Odpoveď: Áno, môžeme. váš dizajn je akceptovaný, na stroji je možné použiť vaše vlastné logo.

Otázka: Aké sú náklady na dopravu z Číny do vašej krajiny?

Odpoveď: Môžeme poslať stroj na adresu vášho prístavu alebo dverí po mori alebo lietadlom. prosím, povedzte nám svoj najbližší prístav alebo adresu s poštovým smerovacím číslom. máme spoľahlivého prepravného agenta, ktorý zaisťuje bezpečné pohodlné a včasné doručenie.

Otázka: Prijímate platbu LC?

Odpoveď: Áno, zvyčajne je naša platba 50% 50% T / T, LC platba je tiež prijateľná

Otázka: Ako obsluhovať tento stroj?

Odpoveď: Video linka našej továrne alebo vám pošleme video priamo.

Otázka: A čo služba uvedenia do prevádzky?

Odpoveď: Môžeme ponúknuť službu uvedenia do prevádzky, kupujúci si musí dovoliť letenky.

Otázka: Ponúkate výučbu a školenia?

A: Školenie v závode dodávateľa

Naša služba

1. Inštalačné služby

Inštalačné služby sú dostupné pre všetky naše stroje. Vyšleme technika do továrne zákazníka na inštaláciu a predprevádzku strojov. (Zákazníci musia zaplatiť iba letenku a hotel)

2. Školiaca služba

Náš technik je k dispozícii vašej továrni a ponúka školenie, ako používať naše stroje. Môžete tiež poslať svojho technika do našej spoločnosti, aby sa naučil obsluhovať stroje.

3. Záruka kvality

Garantujeme kvalitu stroja (napr. rýchlosť spracovania a pracovný výkon je zhodný s údajmi pri výrobe vzoriek). Zmluvu podpisujeme s podrobnými technickými údajmi. Záruka na stroj je 5 rokov.

Podrobnosti

• Slider Zdvih (mm): 200 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 400 mm
• Typ stroja: Synchronizovaný
• Dĺžka pracovného stola (mm): 4000
• Šírka pracovného stola (mm): 200 mm
• Rozmer: 4400*1800*2800mm
• Stav: Nové
• Miesto pôvodu: Anhui, Čína
• Materiál / spracovanie kovu: nehrdzavejúca oceľ, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Koncové tvarovanie
• Rok: 2021
• Hmotnosť (KG): 8700
• Výkon motora (kw): 9 kw
• Kľúčové predajné body: Vysoká presnosť
• Záruka: 1 rok
• Použiteľné odvetvia: Výrobný závod, Maloobchod, Stavebné práce
• Umiestnenie showroomu: Rusko, Kazachstan, JUŽNÁ KÓREA
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: Ložisko, motor, čerpadlo, ozubené koleso, PLC
• NÁZOV: 130tonový ohraňovací lis s dĺžkou 4,1 metra Hydraulická CNC ohýbačka
• Pojazdová os: 5 os
• Os X Zdvih: 500 mm
• Y OS Zdvih: 200 mm
• Dĺžka pracovného stola: 4100 mm
• šírka pracovného stola: 200 mm
• motor: 9 kW
• hmotnosť: 10300 kg
• rýchla rýchlosť: 350 mm/s
• rýchlosť: 150 mm/s
• Certifikácia: ISO 9001:2000
• Poskytovaný popredajný servis: Technická podpora videa
• Pozáručný servis: Video technická podpora
• Miesto miestnych služieb: Rusko, Kazachstan, JUŽNÁ KÓREA","attrValueId":3869247}
